Continuitatea conductorului de protectie confirma ca exista o legatura electrica neintrerupta intre tabloul electric, contactele de protectie ale prizelor, carcasele metalice si sistemul de impamantare. Aceasta legatura permite protectiilor sa reactioneze corect daca apare un defect.
O instalatie poate alimenta becurile si electrocasnicele chiar daca acest conductor s-a desprins sau s-a rupt. De aceea, functionarea normala nu confirma si siguranta instalatiei. Daca simti furnicaturi cand atingi masina de spalat, boilerul sau carcasa unui utilaj, intrerupe alimentarea circuitului si solicita interventia unui electrician autorizat.
Ce inseamna continuitatea conductorului de protectie?

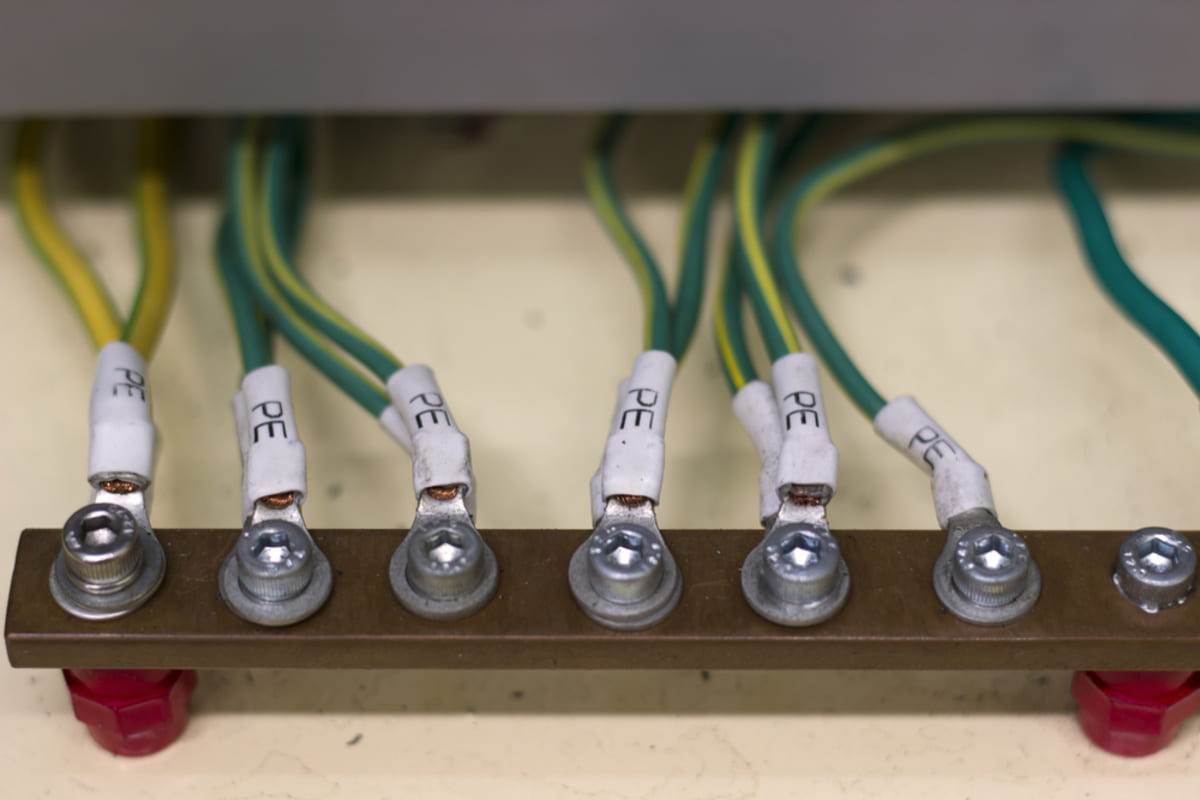

Conductorul de protectie, notat PE, are culoarea verde-galben si conecteaza partile metalice accesibile la sistemul de legare la pamant. In regim normal, acesta nu transporta curent. Daca izolatia unui aparat se deterioreaza, PE conduce curentul de defect si sustine declansarea protectiei instalate.
Continuitatea arata ca traseul electric ramane complet si prezinta o rezistenta redusa. O conexiune slabita poate lasa curentul sa treaca, dar rezistenta ei poate limita curentul de defect si poate intarzia declansarea protectiei.
Nu confunda urmatorii conductori:
- N, nulul de lucru, participa la alimentarea normala a consumatorului.
- PE, conductorul de protectie, conecteaza masele metalice la pamant.
- PEN combina functiile N si PE si apare mai ales in instalatii vechi.
Intreruperea unui PEN poate aduce tensiune pe carcasele aparatelor. Nu interveni asupra lui daca nu ai calificarea si autorizarea necesare.
De ce conteaza aceasta verificare?
Imagineaza-ti ca izolatia unui conductor din boiler cedeaza si faza atinge carcasa metalica. Daca PE are continuitate, curentul de defect circula prin traseul de protectie. Siguranta automata poate declansa atunci cand curentul atinge pragul necesar, iar dispozitivul diferential RCD intrerupe alimentarea daca detecteaza un dezechilibru peste sensibilitatea sa nominala.
Daca PE lipseste, carcasa poate ramane sub tensiune pana cand o persoana o atinge sau apare alta cale catre pamant. Riscul creste in bai, spalatorii, ateliere, hale si spatii unde pardoseala este umeda ori conductoare.
Un fir verde-galben prezent in priza nu confirma traseul complet. Masuratoarea arata daca legatura ajunge efectiv la bara PE si daca imbinarile mentin o rezistenta adecvata.
Ce verifici concret?
Incepe cu circuitele finale. Verifica traseul PE dintre bara din tablou si fiecare priza, doza, corp de iluminat metalic sau consumator conectat permanent. Intr-un atelier, include prizele trifazate, prelungitoarele, compresoarele si utilajele cu carcasa metalica.
Controleaza apoi legaturile echipotentiale. Acestea conecteaza la bara principala elemente conductoare precum tevile metalice, structurile sau instalatia de incalzire. Contactul trebuie realizat direct pe metal curat, cu cleme potrivite si protejate impotriva coroziunii.
Aparatele din clasa I depind de conductorul PE. Aici intra masinile de spalat, frigiderele, cuptoarele si numeroase scule electrice. Echipamentele din clasa II poarta simbolul format din doua patrate concentrice si folosesc izolatie dubla.
Cand faci masuratoarea?
Verifica instalatia in urmatoarele situatii:
- la receptia unei instalatii noi, inainte de alimentare;
- dupa schimbarea tabloului sau adaugarea unor circuite;
- dupa renovari, gauriri in pereti ori interventii asupra dozelor;
- dupa inundatii, incendii, supraincalzire sau socuri mecanice;
- la verificarile periodice si masuratorile PRAM cerute pentru cladire;
- daca observi prize innegrite, conductori desprinsi sau carcase care produc furnicaturi.
Pentru locuinte, ateliere, firme sau institutii, periodicitatea se stabileste dupa tipul instalatiei, mediul de lucru, evaluarea riscurilor si cerintele legale aplicabile.
Cum masori continuitatea PE?
Pregatirea circuitului
Opreste alimentarea si asigura circuitul impotriva reconectarii accidentale. Confirma lipsa tensiunii cu un detector adecvat, verificat inainte si dupa test. Identifica traseul in tablou si elimina, unde procedura o cere, legaturile paralele care pot produce o valoare inselatoare.
Nu masura rezistenta pe un circuit aflat sub tensiune. Poti deteriora aparatul si te poti expune unui accident electric.
Aparatura potrivita

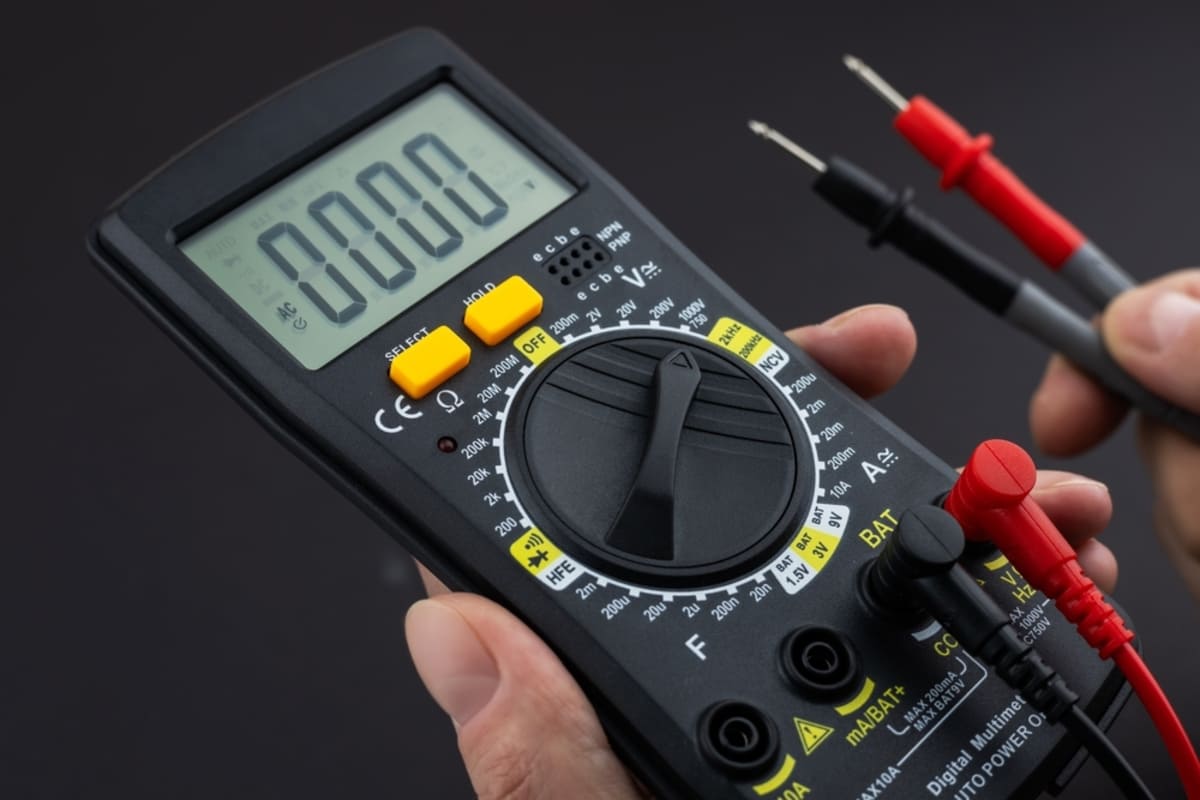

Pentru depanari uzuale, poti folosi multimetre digitale care masoara rezistenta si includ avertizare sonora de continuitate. Acestea confirma orientativ prezenta unei cai conductoare, dar nu inlocuiesc echipamentul destinat verificarilor de conformitate.
Un tester profesional aplica un curent de test controlat. Standardele folosite la verificarea instalatiilor prevad, in mod uzual, un curent de cel putin 200 mA pentru testul de continuitate. Testerul multifunctional KPS MULTICHECK6010 reuneste masurarea continuitatii, rezistentei de izolatie, buclei de defect si verificarea dispozitivelor RCD.
Compenseaza rezistenta sondelor inaintea testului. Daca doua cabluri lungi adauga 0,3 ohmi, aparatul va include aceasta valoare in rezultat daca nu folosesti functia de anulare.
Metoda R1 + R2
Electricienii folosesc metoda R1 + R2 pentru circuitele radiale. R1 reprezinta rezistenta conductorului de faza, iar R2 reprezinta rezistenta conductorului PE. Specialistul le conecteaza temporar la origine, apoi masoara traseul complet la fiecare punct al circuitului.
Valorile ar trebui sa creasca progresiv pe masura ce distanta fata de tablou creste. O valoare neobisnuit de mare la o singura priza poate indica o borna slabita, oxidare sau un conductor deteriorat.
Pentru legaturile echipotentiale, masoara intre bara principala si piesa metalica, nu doar intre capetele cablului. Vopseaua, rugina si garniturile izolatoare pot intrerupe contactul real.
Ce valori sunt acceptate?
Nu exista un prag unic potrivit oricarui circuit. Valoarea asteptata depinde de lungime, sectiunea si materialul conductorului, temperatura, numarul conexiunilor si schema de legare la pamant.
O citire apropiata de rezistenta calculata a traseului indica, in majoritatea cazurilor, conexiuni corecte. Cativa ohmi pe un conductor scurt necesita investigatie, chiar daca multimetrul emite un semnal sonor. Pe un circuit lung, comparatia cu proiectul, sectiunea conductorului si celelalte masuratori ofera interpretarea corecta.
Nu accepta automat o valoare doar fiindca este sub 1 ohm. Electricianul trebuie sa verifice daca impedanta buclei permite deconectarea in timpul cerut de protectia instalata.
Continuitate, priza de pamant si izolatie: trei teste diferite
Continuitatea PE verifica traseul dintre masele metalice si bara de protectie. Rezistenta prizei de pamant arata cum disperseaza electrodul curentul in sol. Afla ce limite are verificarea din ghidul despre verificare prizei de pamant cu multimetrul.
Rezistenta de izolatie indica starea izolatiei dintre conductoare si fata de pamant. Un rezultat bun nu confirma conectarea contactului PE din priza.
Daca folosesti un aparat portabil, consulta si explicatiile despre masurarea impamantarii cu multimetrul. Continuitatea, impamantarea, izolatia, polaritatea, bucla de defect si testul RCD se completeaza reciproc.
Defecte descoperite frecvent
| Defect | Risc | Masura recomandata |
|---|---|---|
| PE neconectat in priza | Carcasa poate ajunge sub tensiune | Refaci conexiunea si repeti testul |
| Conductor rupt in doza | Protectia poate reactiona incorect | Localizezi si inlocuiesti portiunea |
| Borna slabita sau oxidata | Rezistenta creste | Cureti si strangi conexiunea corect |
| Clema montata peste vopsea | Legatura nu atinge metalul | Cureti suprafata si remontezi clema |
| PEN intrerupt | Pot aparea tensiuni periculoase | Opresti alimentarea si chemi electricianul |
Cine face verificarea si ce documente primesti?
Tu poti inspecta cablurile si prizele accesibile sau poti face un test orientativ, daca stii sa izolezi corect circuitul. Nu desface tabloul si nu modifica legaturi PE ori PEN daca nu ai pregatirea necesara.
Personalul autorizat ANRE efectueaza masuratorile care confirma conformitatea si foloseste aparatura adecvata, cu verificarile cerute. Pentru o verificare PRAM, solicita un buletin care mentioneaza circuitele testate, metoda, echipamentul, rezultatele, neconformitatile si masurile propuse.
Poti consulta gama de aparate de masura si control si poti alege instrumentul potrivit nivelului tau de pregatire.
Continuitatea conductorului de protectie este esentiala pentru siguranta unei instalatii electrice. O simpla inspectie vizuala nu poate confirma integritatea traseului PE, iar functionarea aparatelor nu garanteaza protectia impotriva defectelor. Verificarile periodice, masuratorile corecte si interventia unui electrician autorizat contribuie la identificarea problemelor inainte ca acestea sa devina periculoase. Alege echipamentul potrivit proiectului tau de pe Bitmi.ro si lucreaza numai in limitele pregatirii tehnice!
