Daca ai deschis macar o data un tablou electric sau ai schimbat o priza, ai vazut trei conductoare: faza (maro, negru sau gri), nulul (albastru) si impamantarea (galben-verde). Despre faza stii deja ca este periculoasa. Dar intre nul si impamantare apar frecvent confuzii. Multi le considera echivalente sau cred ca le pot lega intre ele oriunde.
In realitate, cele doua au functii diferite si reguli stricte de conectare. Daca le incurci, risti declansari repetate ale protectiilor, defectarea aparatelor sau chiar electrocutare. In acest ghid afli ce face fiecare conductor, cum ii verifici si ce spun normele uzuale din instalatiile rezidentiale si industriale. Articolul se adreseaza atat pasionatilor de bricolaj, cat si electricienilor, firmelor de constructii, PFA-urilor sau institutiilor tehnice care vor sa inteleaga si sa aplice corect regulile de baza.
Ce este nulul (N) si cum functioneaza?
Nulul, marcat cu litera N (neutral), este conductorul de lucru al instalatiei. El inchide circuitul electric. Cand alimentezi un consumator, curentul pleaca din faza, trece prin aparat si se intoarce la sursa prin nul.
Fara nul, circuitul nu se inchide si aparatul nu functioneaza. De aceea spunem ca nulul participa activ la functionarea instalatiei.
Transporta nulul curent?
Da. In regim normal, nulul transporta curentul de retur. Intr-o instalatie monofazata obisnuita (230V), valoarea curentului din nul este egala cu cea din faza pentru acel circuit.
Intr-o instalatie trifazata, lucrurile devin mai interesante:
- daca sarcinile sunt echilibrate pe cele trei faze, curentul prin nul este foarte mic sau aproape zero;
- daca sarcinile sunt dezechilibrate, nulul preia diferenta si poate transporta curent considerabil.
De aceea, intreruperea nulului intr-un sistem trifazat poate duce la supratensiuni pe anumite faze si la arderea echipamentelor. In practica, pentru tablouri trifazate se folosesc protectii tetrapolare care intrerup simultan toate conductoarele active.
Avantaje si limitari ale nulului
Avantaje
- Permite functionarea normala a tuturor consumatorilor.
- Asigura stabilitatea tensiunii fata de pamant in sistemele corect legate.
- Face posibila functionarea protectiilor diferentiale.
Limitari
- Daca se intrerupe sau are contact slab, apar fluctuatii de tensiune.
- Nu ofera protectie impotriva electrocutarii prin el insusi.
In tablouri moderne, nulul se conecteaza pe o bara dedicata, separata de bara de protectie, in cadrul unor sisteme conforme. Poti vedea exemple de configuratii corecte in categoria de tablouri electrice de la Bitmi.
Ce este impamantarea (PE) si la ce foloseste?
Impamantarea, marcata PE (Protective Earth), este conductorul de protectie. In mod normal, nu transporta curent. Intervine doar in caz de defect.
Gandeste-te la o masina de spalat cu carcasa metalica. Daca izolatia interna cedeaza si faza atinge carcasa, aceasta devine periculoasa. Daca instalatia are impamantare corecta, curentul de defect se scurge prin conductorul PE spre pamant. Protectia diferentiala sau siguranta automata declanseaza rapid si intrerupe alimentarea.
Fara impamantare, carcasa ramane sub tensiune. In momentul in care o atingi si esti in contact cu solul, curentul poate trece prin corpul tau.
Cum este realizata impamantarea?
Un sistem tipic include:
- Priza de pamant (electrod sau platbanda ingropata in sol).
- Conductor principal de legatura la pamant.

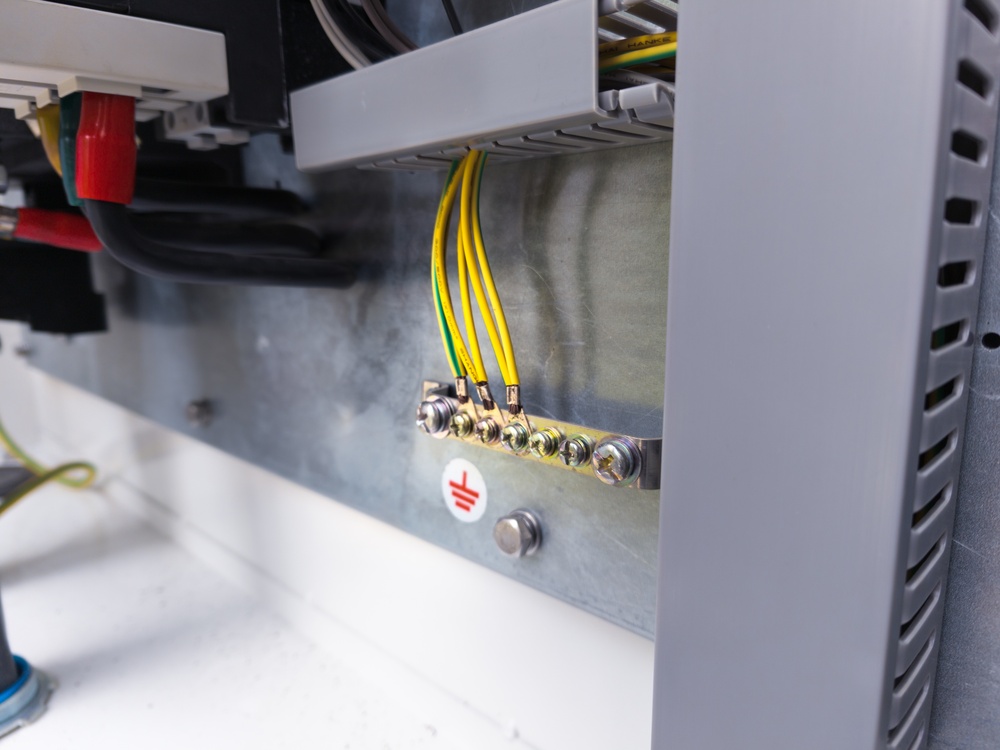

- Bara PE in tabloul electric.
- Conductoare galben-verde catre prize si carcase metalice.
Rezistenta prizei de pamant trebuie sa fie suficient de mica, conform normativelor aplicabile. Masurarea nu se face cu un simplu multimetru, ci cu aparate dedicate. Vezi pe site-ul Bitmi o varietate de testere rezistenta impamantare!
Daca vrei sa intelegi metoda de testare, consulta si ghidul tehnic despre cum se masoara rezistenta de impamantare.
Avantaje si limitari ale impamantarii
Avantaje
- Reduce riscul de electrocutare la defect de izolatie.
- Permite declansarea rapida a protectiilor.
- Stabilizeaza potentialul carcaselor metalice.
Limitari
- Nu contribuie la functionarea normala a aparatelor.
- Fara o priza de pamant corect executata, nu ofera protectie reala.

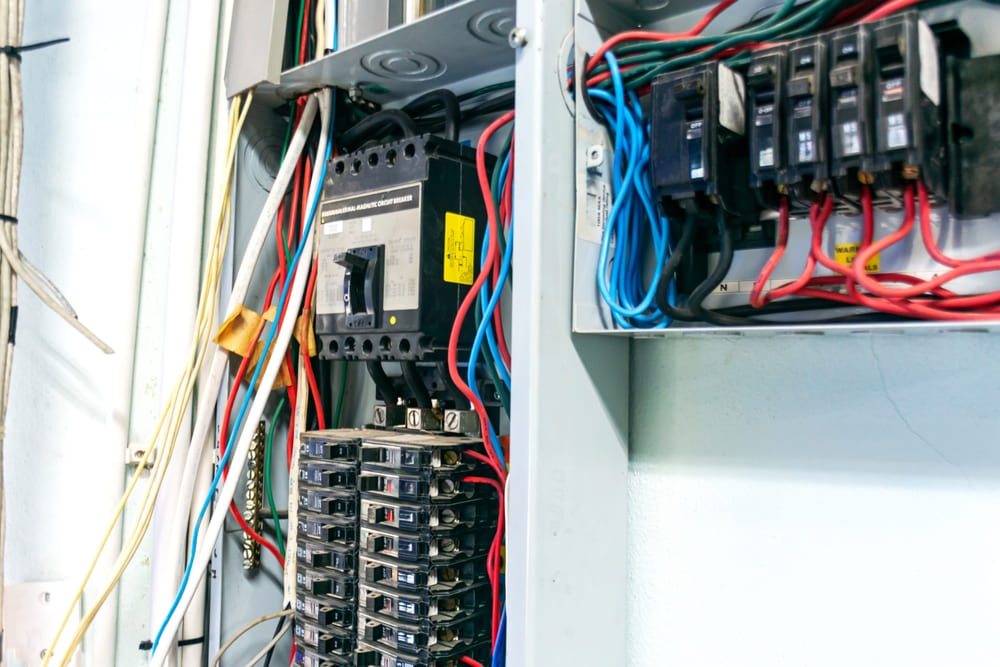

Nul vs. impamantare in tabloul electric
Pentru a vedea clar diferentele, analizeaza criteriile de mai jos!
-
Functie principala
- Nul (N): conductor de lucru, inchide circuitul.
- PE: conductor de protectie, intervine la defect.
-
Curent in regim normal
- N: da, permanent in sarcina.
- PE: nu, doar la defect.
-
Culoare standard
- N: albastru.
- PE: galben-verde.
-
Conectare in tablou
- N: bara de nul.
- PE: bara de protectie.
-
Efectul intreruperii
- N: aparatele pot functiona defectuos sau se pot arde (mai ales trifazat).
- PE: pierzi protectia la atingere indirecta.
Observa ca fiecare are o functie bine definita. Nu sunt interschimbabile.
De ce sunt legate N si PE in tabloul principal?
In majoritatea sistemelor rezidentiale de tip TN, legatura dintre nul si pamant exista intr-un singur punct: la intrarea alimentarii, in tabloul principal sau la punctul de distributie.
Aceasta legatura asigura:
- referinta comuna fata de pamant;
- functionarea corecta a protectiilor diferentiale;
- declansarea rapida la defect faza–carcasa.
Important: legatura se face o singura data. In aval (subtablouri, prize, circuite finale), nulul si impamantarea raman separate.
Daca le unesti intr-o priza sau subtablou, creezi cai paralele de curent. O parte din curentul de lucru poate circula prin conductorul PE. Apar astfel:
- declansari repetate ale diferentialelor;
- tensiuni nedorite pe carcase;
- risc crescut de electrocutare.
Pentru protectie suplimentara pe circuite individuale, foloseste sigurante diferentiale RCBO dedicate.
Ce tensiune este normala intre nul si impamantare?
Teoretic, tensiunea intre N si PE este aproape zero, deoarece sunt legate la acelasi potential in punctul principal.
In practica, poti masura 1–3V din cauza caderilor de tensiune pe conductoare. Aceasta valoare este acceptata in majoritatea instalatiilor uzuale.
Daca masori zeci de volti intre nul si impamantare, investigheaza imediat. Cauzele pot include:
- Nul intrerupt sau contact imperfect.
- Conductor subdimensionat.
- Conexiuni slab stranse in tablou.
- Probleme la priza de pamant.
Pentru verificari rapide la nivel de priza, poti consulta si ghidul despre verificarea prizei de pamant cu multimetrul.
Totusi, pentru masuratori conforme, foloseste aparatura dedicata din zona de scule si unelte profesionale, precum multimetre digitale sau echipamente de test pentru instalatii electrice.
Ce greseli frecvente apar in tabloul electric?
Indiferent daca esti pasionat de DIY sau electrician cu experienta, evita aceste situatii:
- Legarea nulului la impamantare in subtablou.
- Folosirea nulului drept conductor de protectie.
- Lipsa unei prize de pamant reale, cu rezistenta verificata.
- Conectarea carcaselor metalice la tevi de apa sau gaz.
- Subdimensionarea conductorului de nul in sisteme trifazate.
In institutii publice, ateliere, scoli tehnice sau hale de productie, aceste erori pot genera nu doar defecte, ci si probleme legale la verificari periodice.
Daca nu esti sigur de configuratia instalatiei, apeleaza la un electrician autorizat. El poate verifica schema de legare, continuitatea conductorului PE si starea nulului.
Cum alegi corect in functie de aplicatie?
Nu alegi intre nul si impamantare. Ai nevoie de ambele, fiecare pentru functia sa.
Pentru o instalatie rezidentiala:
- foloseste sistem cu nul si PE separate;
- monteaza protectii diferentiale pe circuite importante;
- verifica periodic rezistenta prizei de pamant.
Pentru un atelier sau o firma mica:
- asigura echilibrarea fazelor in sistem trifazat;
- protejeaza echipamentele sensibile cu diferentiale adecvate;
- foloseste aparate de masura precise si calibrate.
Pentru institutii si spatii tehnice:
- tine evidenta masuratorilor periodice;
- utilizeaza echipamente de test profesionale;
- documenteaza interventiile in tablouri.
Alege echipamente fiabile, testate in aplicatii reale. In zona de electrice si distributie gasesti componente potrivite pentru proiecte rezidentiale si industriale. Daca vrei sa verifici sau sa modernizezi instalatia, incepe cu evaluarea tabloului electric si a sistemului de impamantare. Descopera gama completa de produse electrice de la Bitmi!
Intrebari frecvente despre nul si impamantare
Care este diferenta principala dintre nul si impamantare?
Nulul este conductorul de lucru care inchide circuitul si transporta curent in regim normal. Impamantarea este conductorul de protectie care intervine doar la defect si conduce curentul periculos catre pamant.
Pot lega nulul la impamantare intr-o priza?
Nu. Legatura dintre nul si pamant se face doar in punctul principal al instalatiei. Daca le unesti intr-o priza, poti crea curenti pe conductorul de protectie si riscuri de electrocutare.
Ce se intampla daca se intrerupe nulul intr-o instalatie trifazata?
Pot aparea supratensiuni pe anumite faze si subtensiuni pe altele. Echipamentele se pot defecta rapid. De aceea, nulul trebuie protejat si conectat corect.
Este obligatorie impamantarea la o casa noua?
Da. Normele actuale impun conductor de protectie separat si priza de pamant functionala, verificata prin masuratori periodice.
De ce declanseaza diferentiala daca unesc nulul cu impamantarea?
Pentru ca o parte din curentul de lucru se intoarce prin PE, nu doar prin nul. Diferentiala detecteaza dezechilibrul intre faza si nul si intrerupe circuitul.
