Salutare!
Sunt Sebi de la Bitmi.ro si astazi iti arat cum am construit o mini consola de buzunar cu Arduino, capabila sa ruleze mai multe jocuri si sa afiseze toate informatiile direct pe un ecran LCD.
Acest proiect este o implementare interactiva a unei console retro, realizata cu ajutorul unei placi Arduino Uno si a unui shield LCD1602 cu ecran si butoane, care se monteaza direct pe placa.
Sistemul foloseste un display LCD 16x2 pentru afisarea meniului, a jocurilor, scorurilor si a caracterelor personalizate. Butoanele de pe shield sunt folosite pentru navigarea prin meniu, deplasarea personajului si realizarea actiunilor din timpul jocului.
Pe consola avem momentan doua jocuri diferite: unul in care trebuie sa elimini inamicii care apar pe ecran si unul in care trebuie sa controlezi o masina si sa eviti obstacolele. Pe masura ce avansezi in joc, dificultatea creste, iar tu trebuie sa reactionezi din ce in ce mai rapid.
Pe langa faptul ca este un proiect distractiv, aceasta mini consola te ajuta sa intelegi cum poti folosi Arduino pentru a crea jocuri, meniuri si caractere personalizate chiar si pe un ecran foarte simplu.
Un proiect mic, dar interesant, in care electronica, programarea si putina creativitate se combina pentru a transforma un Arduino intr-o adevarata consola de buzunar.

Ce este Arduino Uno si cum functioneaza:

Arduino Uno este o placa de dezvoltare bazata pe microcontrolerul ATmega328P, folosita pentru a controla componente electronice si pentru a rula programe scrise in Arduino IDE.
In acest proiect, Arduino Uno este componenta principala care citeste valorile transmise de butoane, gestioneaza logica jocurilor si controleaza informatiile afisate pe ecran.

Ce este Shield-ul LCD1602 si cum functioneaza:

Shield-ul LCD1602 este un modul care combina un ecran LCD 16x2 cu mai multe butoane si se monteaza direct pe placa Arduino Uno.
Ecranul este folosit pentru afisarea meniului, a jocurilor, scorurilor si a caracterelor personalizate, iar butoanele permit controlul consolei si interactiunea cu jocurile.
Butoanele sunt conectate la o intrare analogica a Arduino-ului, iar in functie de valoarea citita, placa poate identifica ce buton a fost apasat.

Componente necesare:

1 x Placa de dezvoltare  Arduino
1 x Shield cu butoane si  LCD1602

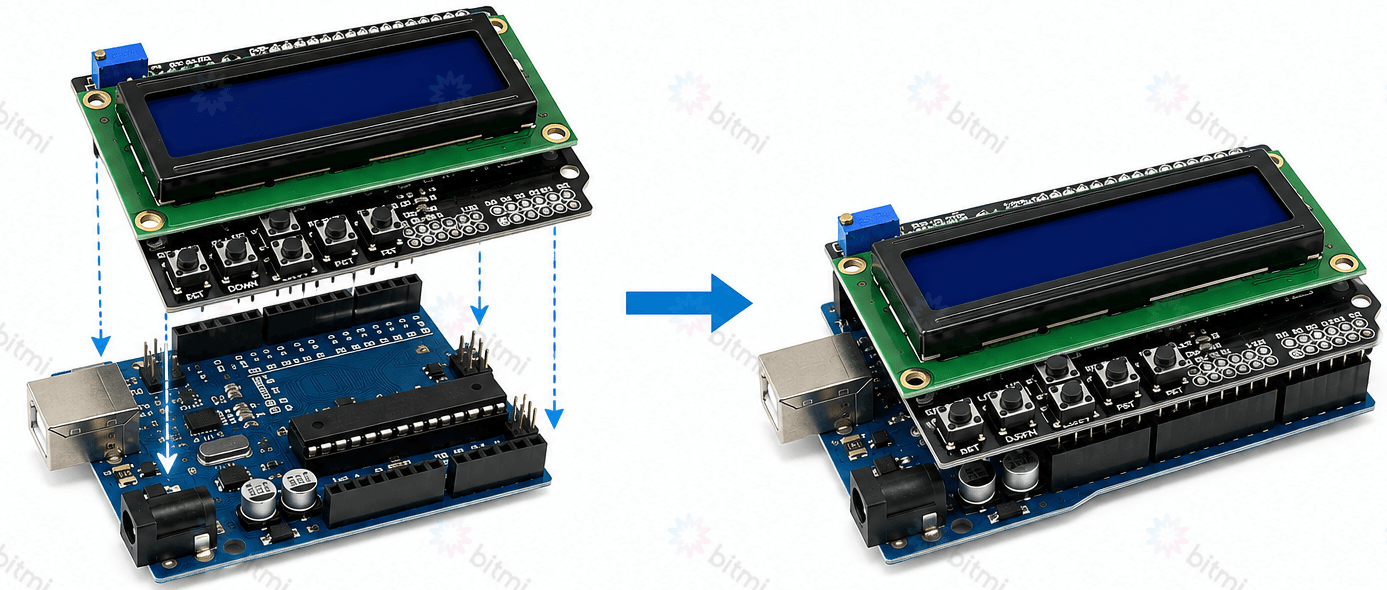

Schema de conectare



Cod sursa

Dupa ce ai realizat conexiunile, este timpul sa incarci codul sursa. Pentru a-l descarca, click AICI.
Conecteaza placa Arduino la PC folosind cablul USB, apoi deschide Arduino IDE. Din meniul Tools, selecteaza placa si portul serial corespunzator, iar apoi apasa butonul Upload (sageata spre dreapta).

Cum functioneaza proiectul:

Functionarea proiectului incepe atunci cand utilizatorul porneste consola si selecteaza un joc folosind butoanele de pe shield-ul LCD1602.
Arduino Uno citeste comenzile de la butoane si controleaza logica jocului, iar informatiile sunt afisate pe ecranul LCD 16x2 folosind caractere personalizate.
In primul joc, utilizatorul controleaza un personaj care se deplaseaza stanga si dreapta si trage in inamici pentru a obtine puncte.
In al doilea joc, utilizatorul controleaza o masina care trebuie sa evite obstacolele. Pe masura ce scorul creste, jocul devine din ce in ce mai rapid si mai dificil.
Astfel, Arduino, ecranul si butoanele lucreaza impreuna pentru a transforma proiectul intr-o mini consola de jocuri de buzunar.
