Metoda cu cleste pentru masurarea rezistentei de impamantare este o tehnica prin care verifici rezistenta unui sistem de impamantare fara sa folosesti tarusi auxiliari si fara sa deconectezi instalatia. Practic, masori rapid si direct pe conductorul de impamantare, cu ajutorul unui aparat special tip cleste.
Daca lucrezi la o cladire de birouri, la un atelier, la o hala de productie sau chiar la propria locuinta si nu poti monta electrozi suplimentari in sol, aceasta metoda iti poate economisi timp si efort. Totusi, nu se potriveste in orice situatie. Ca sa obtii valori corecte, trebuie sa intelegi cum functioneaza si in ce conditii o poti aplica.
In acest ghid clarificam principiul de functionare, avantajele, limitarile si modul corect de utilizare. Vei putea decide rapid daca metoda cu cleste raspunde nevoilor tale.
Ce este metoda cu cleste pentru masurarea rezistentei de impamantare?
Metoda cu cleste, cunoscuta si sub denumirea de metoda clamp-on, masoara rezistenta de impamantare fara sa foloseasca electrozi suplimentari batuti in pamant. Aparatul are doua miezuri magnetice integrate in cleste:
- Un miez injecteaza un semnal de test in conductorul de impamantare.
- Celalalt miez masoara curentul care circula prin sistem.
Aparatul aplica legea lui Ohm (R = U/I) si calculeaza automat rezistenta. Important: nu masoara rezistenta unui singur electrod izolat, ci rezistenta de bucla a sistemului de impamantare.
Pentru ca masurarea sa fie posibila, curentul trebuie sa aiba pe unde sa se intoarca. Asta inseamna ca metoda functioneaza corect doar daca exista mai multe prize de pamant interconectate. In lipsa unei bucle inchise, aparatul nu poate calcula valoarea.
Daca vrei sa compari aceasta metoda cu cele clasice, poti consulta si ghidul detaliat despre cum se masoara rezistenta de impamantare, disponibil pe blogul Bitmi.

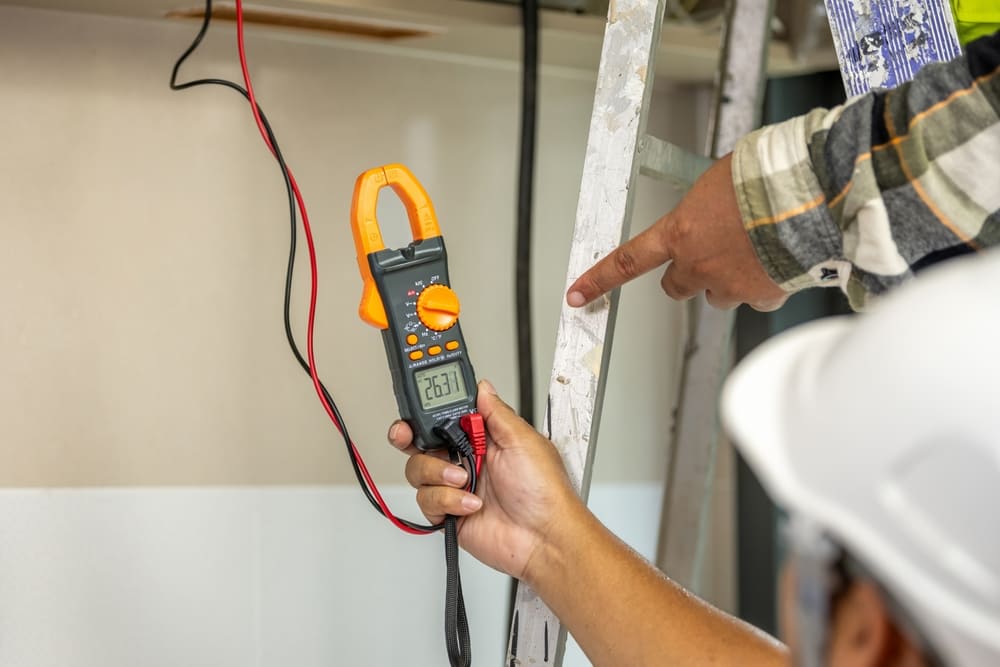

Cand este recomandata metoda cu cleste?
Metoda cu cleste devine foarte utila in aplicatii reale, unde accesul la sol este limitat sau unde nu poti opri instalatia.
1. Sisteme de impamantare multiple interconectate
In majoritatea cazurilor, metoda functioneaza bine in retele complexe cu mai multe prize de pamant legate in paralel. De exemplu:
- stalpi de distributie electrica legati prin conductor de protectie;
- instalatii industriale cu retea de impamantare extinsa;
- cladiri de birouri cu sistem de egalizare a potentialelor;
- instalatii de protectie la trasnet cu mai multi electrozi.
Daca administrezi o hala de productie sau esti electrician intr-o firma mica de constructii, poti verifica rapid starea sistemului fara sa intrerupi activitatea. Prinzi clestele pe conductor si citesti valoarea. Simplu si eficient pentru mentenanta periodica.
2. Zone urbane fara posibilitatea montarii tarusilor
In orase, gasesti frecvent trotuare betonate, parcari asfaltate sau curti pavate. Nu poti sapa, iar accesul la sol este limitat. In astfel de situatii, metoda clasica 3P (cu trei poli) devine greu de aplicat.

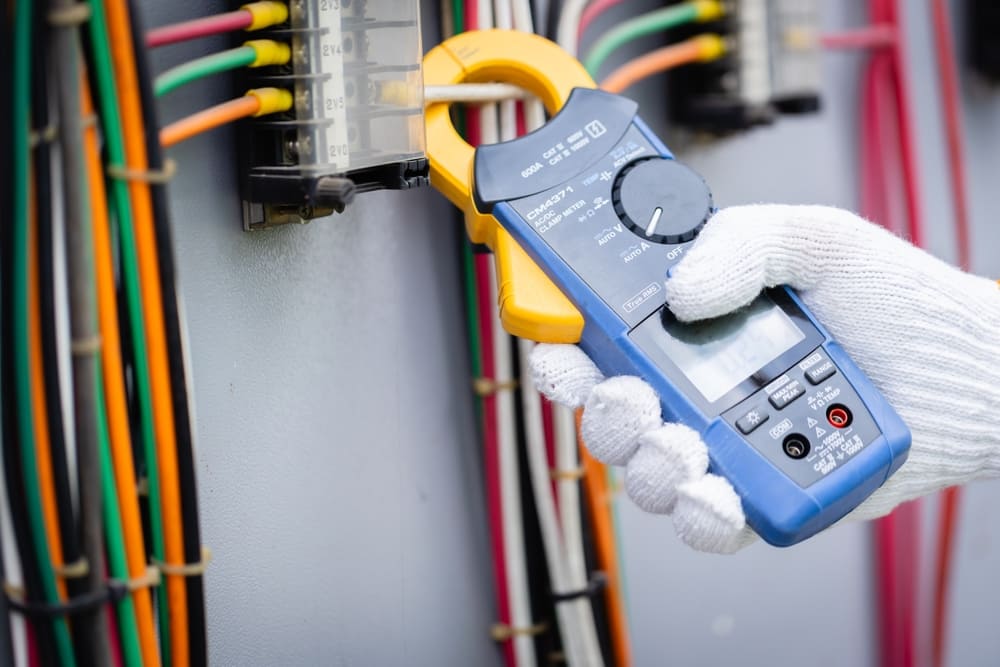

Cu un clampmetru digital, masori direct pe conductor, chiar si in:
- parcari subterane;
- subsoluri tehnice;
- platforme industriale betonate;
- cladiri istorice unde nu ai voie sa intervii asupra terenului.
Pentru firme de mentenanta, primarii sau institutii publice, aceasta flexibilitate conteaza mult in activitatea zilnica.
3. Verificari periodice si mentenanta
Pentru utilizare uzuala, metoda cu cleste este foarte potrivita la controale anuale sau semestriale. Nu trebuie sa opresti alimentarea si nu afectezi echipamentele conectate.
De exemplu, intr-un atelier auto sau intr-un laborator scolar, poti verifica rapid daca rezistenta sistemului a crescut fata de anul anterior. Daca observi o crestere constanta, planifici interventii preventive.
Gasesti modele dedicate in categoria de testere rezistenta impamantare pe site-ul Bitmi.
Cand NU este recomandata metoda cu cleste?
Este la fel de important sa stii cand sa eviti aceasta tehnica.
1. Prize de pamant simple sau izolate
Daca ai o locuinta individuala cu un singur electrod si fara interconectari, metoda cu cleste nu va functiona corect. Nu exista o bucla de curent, iar aparatul nu poate calcula rezistenta reala.
In astfel de cazuri, foloseste metoda clasica 3P sau 4P, cu tarusi auxiliari. Pentru receptia instalatiilor noi, normele tehnice din Romania impun aceasta abordare.
2. Instalatii noi aflate la receptie
La punerea in functiune a unei instalatii electrice, electricianul autorizat trebuie sa masoare rezistenta de dispersie cu metoda caderea de potential. Autoritatile cer aceasta procedura pentru documentatia oficiala.
Metoda cu cleste poate fi folosita ulterior, pentru verificari de mentenanta, dar nu inlocuieste masurarea initiala ceruta de standarde.
3. Configuratii cu legaturi subterane complexe
La prize de fundatie sau retele inelare, valoarea afisata poate reflecta mai mult continuitatea conductorului decat dispersia reala in sol. In aceste cazuri, interpreta cu atentie rezultatul si, daca ai dubii, confirma prin metoda clasica.
Ce alte metode pentru masurarea rezistentei de impamantare exista?
Ca sa alegi corect, merita sa intelegi diferentele principale.
Metoda 3P (trei poli)
Foloseste doi tarusi auxiliari plasati la distante controlate fata de electrodul testat. Ofera rezultate precise pentru un electrod individual, dar implica:
- deconectarea prizei de pamant;
- spatiu liber pentru montarea tarusilor;
- timp mai mare de lucru.
Este recomandata pentru instalatii noi sau pentru verificari oficiale.
Metoda 4P (patru poli)
Reduce influenta rezistentei conductoarelor de masura. Se foloseste in aplicatii industriale unde valorile sunt foarte mici, de exemplu sub 1 ohm.
Multimetrul obisnuit
Un multimetru digital standard masoara continuitatea sau rezistenta intre doua puncte, dar nu poate determina rezistenta de dispersie in sol. Daca verifici doar daca exista legatura electrica, nu afli daca sistemul evacueaza eficient curentul de defect.
Daca vrei sa intelegi limitarile acestei metode, citeste si ghidul despre verificarea prizei de pamant cu multimetrul. Pentru a obtine rezultate bune, foloseste aparate dedicate din gama de aparate de masura si control.
Cum masori corect cu un aparat cu cleste?
Chiar daca metoda pare simpla, respecta cativa pasi importanti.
1. Verifica existenta mai multor prize interconectate
Asigura-te ca sistemul are cel putin doua cai de impamantare. Verifica planul instalatiei sau traseul conductorului de protectie.
2. Inspecteaza vizual conductorul
Cauta:
- coroziune;
- conexiuni slabite;
- zone supraincalzite;
- izolatie deteriorata.
O conexiune oxidata poate creste artificial valoarea masurata.
3. Pozitioneaza corect clestele
Monteaza clestele sub toate ramificatiile paralele. Daca il pui deasupra unei derivatii, masori doar o parte din sistem. Inchide complet falcile clestelui si evita includerea altor elemente metalice.
4. Interpreteaza corect rezultatul
Valorile orientative folosite in practica sunt:
- sub 1 ohm pentru instalatii industriale critice;
- sub 4–5 ohmi pentru echipamente sensibile;
- sub 10 ohmi pentru protectie la trasnet;
- sub 25 ohmi pentru instalatii rezidentiale obisnuite.
Consulta proiectul tehnic si normele aplicabile pentru situatia ta concreta.
Ce factori influenteaza rezultatul?
Rezistenta de impamantare variaza in functie de:
- umiditatea solului;
- temperatura;
- tipul de sol (argilos, nisipos, pietros);
- adancimea electrodului;
- starea conexiunilor.
Un sol uscat sau inghetat poate genera valori mai mari. De aceea, pentru comparatii corecte, masoara in conditii similare de la un an la altul.
Ce aparat cu cleste alegi?
Daca vrei un echipament potrivit pentru lucrari DIY avansate sau pentru activitate profesionala, analizeaza:
- Domeniul de masurare (de exemplu 0,01–1000 ohmi).
- Precizia si rezolutia afisajului.
- Functia de masurare a curentului de scurgere.
- Certificarea conform standardelor relevante (de tip EN 61557).
- Posibilitatea de stocare a datelor.
Un exemplu de echipament dedicat este testerul pentru masurarea prizei de impamantare Victor 4106, potrivit pentru verificari periodice si aplicatii tehnice variate. Alege un aparat robust, cu carcasa rezistenta si protectie adecvata pentru santier sau mediu industrial.

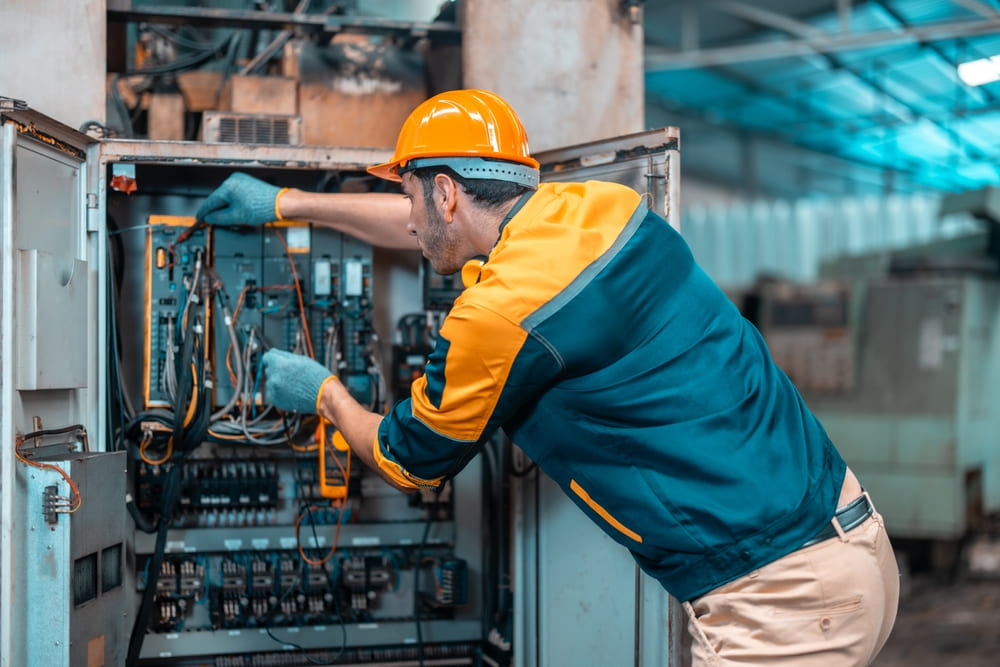

Siguranta si respectarea normelor
Respecta intotdeauna normele tehnice in vigoare si cerintele ANRE pentru instalatii electrice. La lucrari complexe, consulta un electrician autorizat sau un inginer proiectant.
Nu lucra pe conductoare deteriorate si foloseste echipament de protectie adecvat. Masurarea corecta protejeaza echipamentele, dar mai ales persoanele care folosesc instalatia.
Daca vrei sa echipezi complet atelierul sau firma ta, analizeaza si categoriile conexe din oferta Bitmi, precum Multimetre digitale, Nivele Laser, Microscoape digitale, Senzori Electronici sau echipamente din zona Electrice – lanterne, acumulatori si solutii de distributie si protectie.
Alege metoda potrivita pentru situatia ta si foloseste echipamente testate. Descopera gama completa pe Bitmi.ro si echipeaza-te corect pentru urmatoarea verificare!
Intrebari frecvente despre masurarea rezistentei de impamantare cu cleste
Pot masura o singura priza de pamant cu metoda cu cleste?
Nu. Daca ai un singur electrod fara interconectari, nu exista bucla de curent si aparatul nu poate calcula rezistenta reala. In acest caz foloseste metoda 3P sau 4P.
Metoda cu cleste inlocuieste complet metoda clasica?
Nu. Pentru receptia instalatiilor noi si pentru masuratori oficiale, metoda clasica ramane obligatorie. Clestele este potrivit in special pentru mentenanta si verificari periodice.
De ce obtin valori diferite fata de metoda 3P?
Pentru ca aparatul cu cleste masoara rezistenta de bucla a intregului sistem, nu a unui singur electrod. Daca ai mai multe prize in paralel, valoarea poate fi mai mica decat cea obtinuta pe un electrod izolat.
Cat de des trebuie verificata rezistenta de impamantare?
In majoritatea cazurilor, instalatiile comerciale si industriale se verifica anual. Pentru locuinte, intervalul poate fi de 3–5 ani sau dupa orice interventie asupra sistemului.
Pot folosi metoda cu cleste in timpul functionarii instalatiei?
Da, acesta este unul dintre avantajele principale. Poti masura fara sa deconectezi instalatia, atat timp cat respecti instructiunile producatorului si regulile de siguranta.
