Te-ai intrebat vreodata daca instalatia electrica din casa ta este cu adevarat sigura? Verificarea impamantarii este o masura concreta care poate preveni accidente precum electrocutari sau distrugerea aparatelor electrice. In cele ce urmeaza vei descoperi cum se face verificarea prizei de pamant si cum poti masura corect valoarea rezistentei de impamantare cu un multimetru special, chiar daca esti incepator!
De ce conteaza impamantarea si cand este indicat sa o verifici?
Impamantarea la casa sau bloc este foarte importanta pentru prevenirea socurilor electrice si a deteriorarii echipamentelor. Atunci cand priza de pamant functioneaza corespunzator, curentul periculos este deviat rapid in pamant, iar astfel sunt prevenite potentialele accidente. Fara o impamantare corecta, riscurile sunt uriase.
Ar trebui sa masori rezistenta de impamantare periodic, mai ales:
- dupa instalarea unei noi prize sau a unei noi instalatii electrice;
- daca ai dubii legate de siguranta instalatiei (de exemplu, simti furnicaturi la atingerea aparatelor);
- la intervale regulate, recomandate de normele de siguranta (de obicei la cativa ani), pentru a te asigura ca totul functioneaza corect;
- daca a fost instalata o priza de pamant la o casa noua si vrei sa te asiguri ca lucrarea a fost executata corect.
Ce iti trebuie pentru masuratoare?

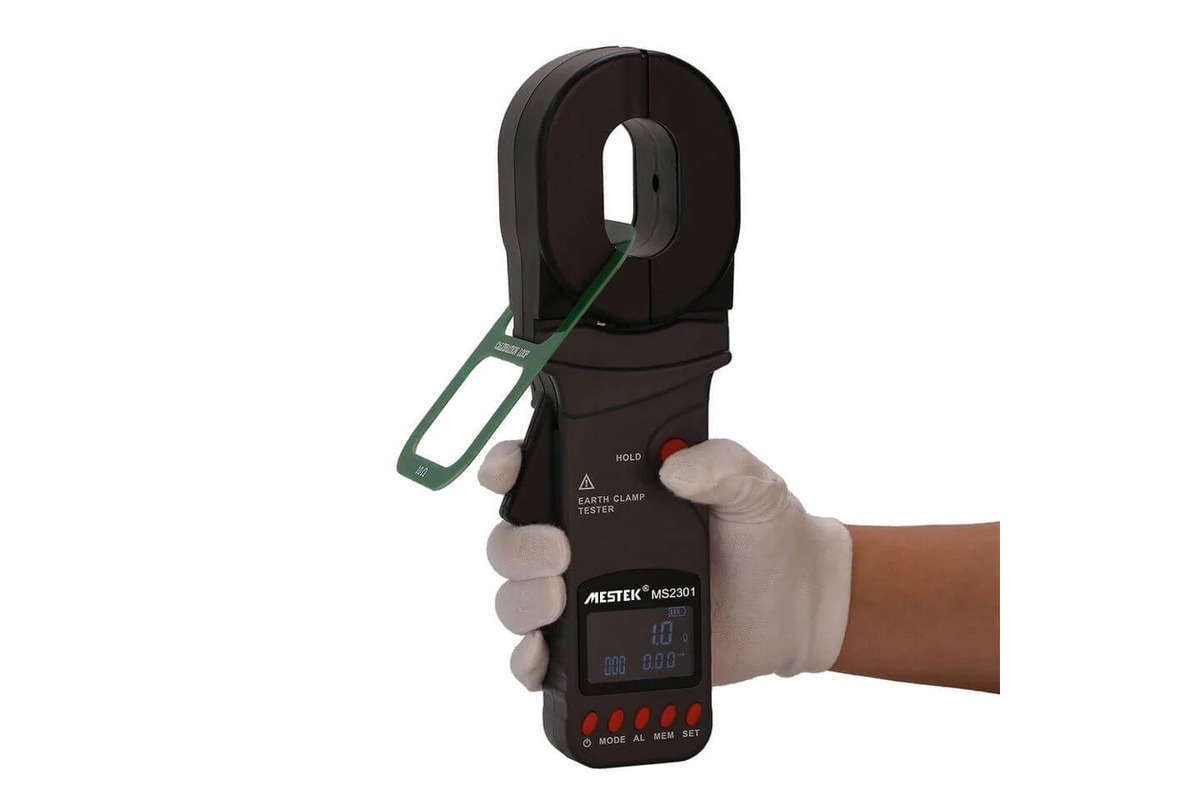

Pentru aceasta operatiune, ai nevoie de un echipament specific, precum un tester de rezistenta la impamantare. De asemenea, poti efectua masurarea impamantarii cu un multimetru care include functii dedicate de verificare a prizei de pamant. Nu este indicat sa folosesti un multimetru de baza, ci unul specializat, precum Mestek MS2301. Acest tip de aparat masoara tensiuni si rezistente simple, dar are si capacitatea de a face masuratori de rezistenta de impamantare.
Pe langa aparatul propriu-zis, vei avea nevoie si de:
- o bucla de calibrare (inclusa in pachet) pentru a te asigura ca aparatul masoara corect;
- un spatiu sigur de lucru si, preferabil, o zi cu vreme uscata, daca vei lucra in exterior.
Principalii pasi pe care trebuie sa-i urmezi
Inainte sa te apuci de treaba, urmeaza aceste etape pregatitoare:
Citeste manualul aparatului de masurare a prizei de pamant
Fiecare tester de rezistenta la impamantare vine cu anumite particularitati. Manualul iti va oferi informatii exacte despre rolul fiecarui buton, principalele setari si eventualele erori specifice.
Asigura-te ca aparatul functioneaza corect
Majoritatea testerelor de impamantare vin cu bucle de calibrare. Acestea sunt niste rezistoare de precizie cu valori cunoscute (de obicei 1 Ohm sau 10 Ohmi). Iata cum trebuie sa procedezi:
- conecteaza clestii aparatului la bucla de calibrare de 1 Ohm;
- porneste aparatul si selecteaza modul de masurare a rezistentei;
- citirea pe ecran ar trebui sa fie de 1.0 Ohm (sau foarte aproape);
- repeta procesul cu bucla de 10 Ohmi, daca ai si aceasta varianta.
Daca valorile sunt corecte, aparatul tau este calibrat si gata de utilizare. Daca nu, consulta sectiunea din manual dedicata depanarii.
Identifica priza de pamant si punctul de masura
In mod ideal, verificarea prizei de pamant se face intr-un punct de testare dedicat al instalatiei de impamantare sau direct la bara de egalizare a potentialelor. Daca nu ai un astfel de punct, poti testa continuitatea de la o priza de perete la sistemul de impamantare, dar asta nu iti da valoarea exacta a rezistentei de dispersie in sol, ci doar indica daca exista o conexiune. Pentru a masura rezistenta prizei de pamant, vei lucra direct cu electrodul de impamantare, care este, de obicei, o teava metalica ingropata in pamant.
Masurarea efectiva a rezistentei de impamantare
Un multimetru specializat, precum cel mentionat anterior, foloseste metoda cu clesti, care este mult mai simpla decat metoda clasica, pe baza de tarusi, pentru sistemele care formeaza o bucla de impamantare (cum este, adesea, cazul in instalatiile complexe). Iata principalii pasi:

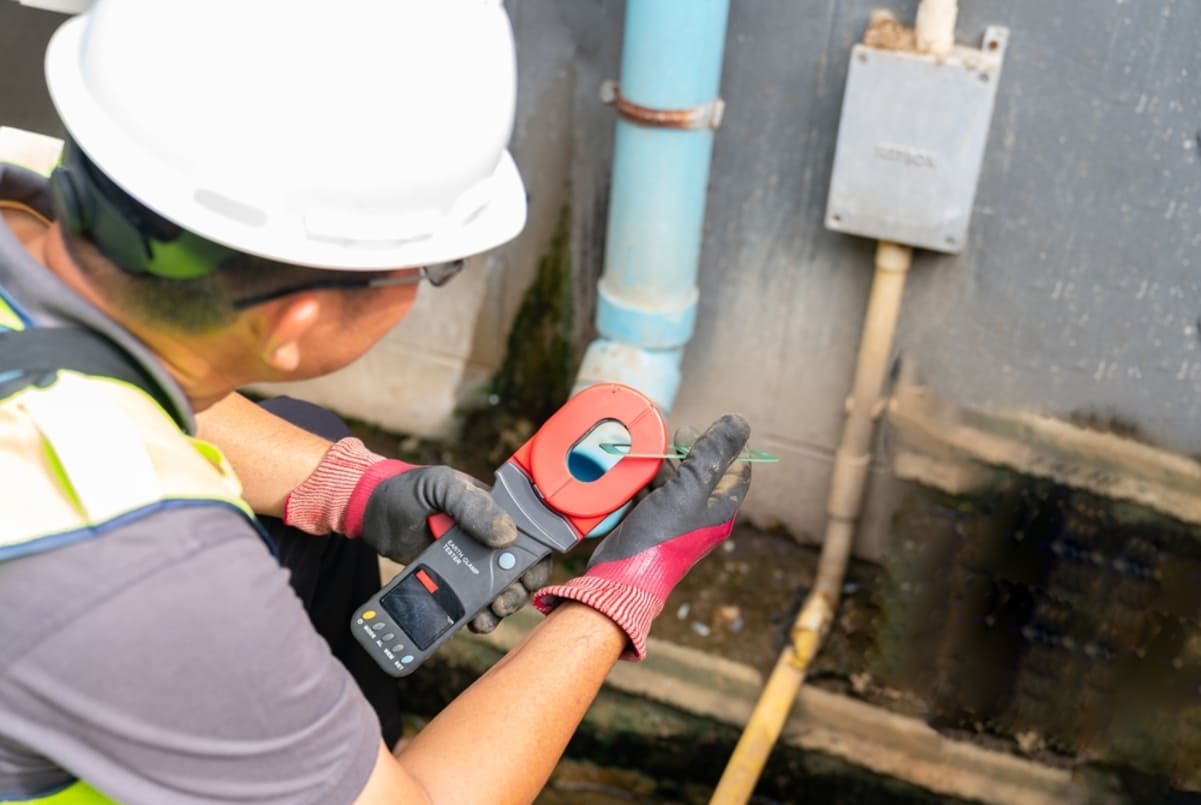

Pozitioneaza clestele pe conductorul de impamantare
Identifica, mai intai, conductorul principal de impamantare care pleaca de la instalatia ta spre electrodul ingropat in sol. Deschide clestele multimetrului si fixeaza-l ferm in jurul acestui conductor. Asigura-te ca acesta este bine inchis in jurul conductorului.
Activeaza modul de masurare a rezistentei de impamantare
Porneste aparatul de masura. Selecteaza modul de masurare a rezistentei de impamantare. Vei vedea simboluri specifice pe ecranul LCD, iar afisajul ar trebui sa indice „Ω” (Ohm) ca unitate de masura.
Citeste valoarea afisata
Odata ce clestele este pozitionat corect si modul este activat, aparatul va efectua masuratoarea. Pe ecranul LCD vei vedea o valoare de rezistenta la impamantare exprimata in Ohmi. Aceasta este rezistenta de dispersie a prizei tale de pamant.
Interpreteaza rezultatul
Valoarea ideala a rezistentei de impamantare variaza in functie de normele locale si de tipul instalatiei. Pentru majoritatea aplicatiilor rezidentiale, o valoare sub 4 Ohmi este considerata foarte buna, iar una sub 10 Ohmi este acceptabila. Daca obtii o valoare mult mai mare, acest lucru ar putea indica o problema cu priza de pamant si necesita investigatii suplimentare.
Ce faci daca valoarea obtinuta nu este buna?
Daca verificarea prizei de pamant indica o rezistenta prea mare, nu intra in panica. Iata cateva cauze posibile si solutii:
- conexiuni slabe - verifica toate legaturile de la panoul electric pana la electrodul de pamant. Curata orice urma de rugina sau coroziune;
- un sol uscat - in perioadele secetoase, rezistenta solului creste. Umezirea solului din jurul electrodului poate imbunatati temporar valoarea;
- un electrod nepotrivit - poate fi necesar sa inlocuiesti electrodul existent cu unul mai lung sau mai gros;
- o instalare incorecta - uneori, problema este la instalarea initiala. In acest caz, poate fi necesara refacerea partiala sau totala a sistemului de impamantare.
Sfat important: masuratorile oficiale si lucrarile de remediere trebuie facute de un electrician autorizat ANRE. Acesti specialisti au experienta necesara pentru a asigura conformitatea cu toate normele de siguranta in vigoare.
Verificarea impamantarii casei tale este un pas simplu, dar foarte important, pentru a te asigura ca instalatia electrica este sigura. Cu un instrument dedicat, precum un multimetru cu functii de masurare a prizei de pamant de la Bitmi, poti face aceste verificari rapid si eficient.
Daca esti gata sa iti protejezi casa si familia, descopera gama de testere pentru rezistenta de impamantare de la Bitmi.ro si alege instrumentul potrivit pentru nevoile tale!
