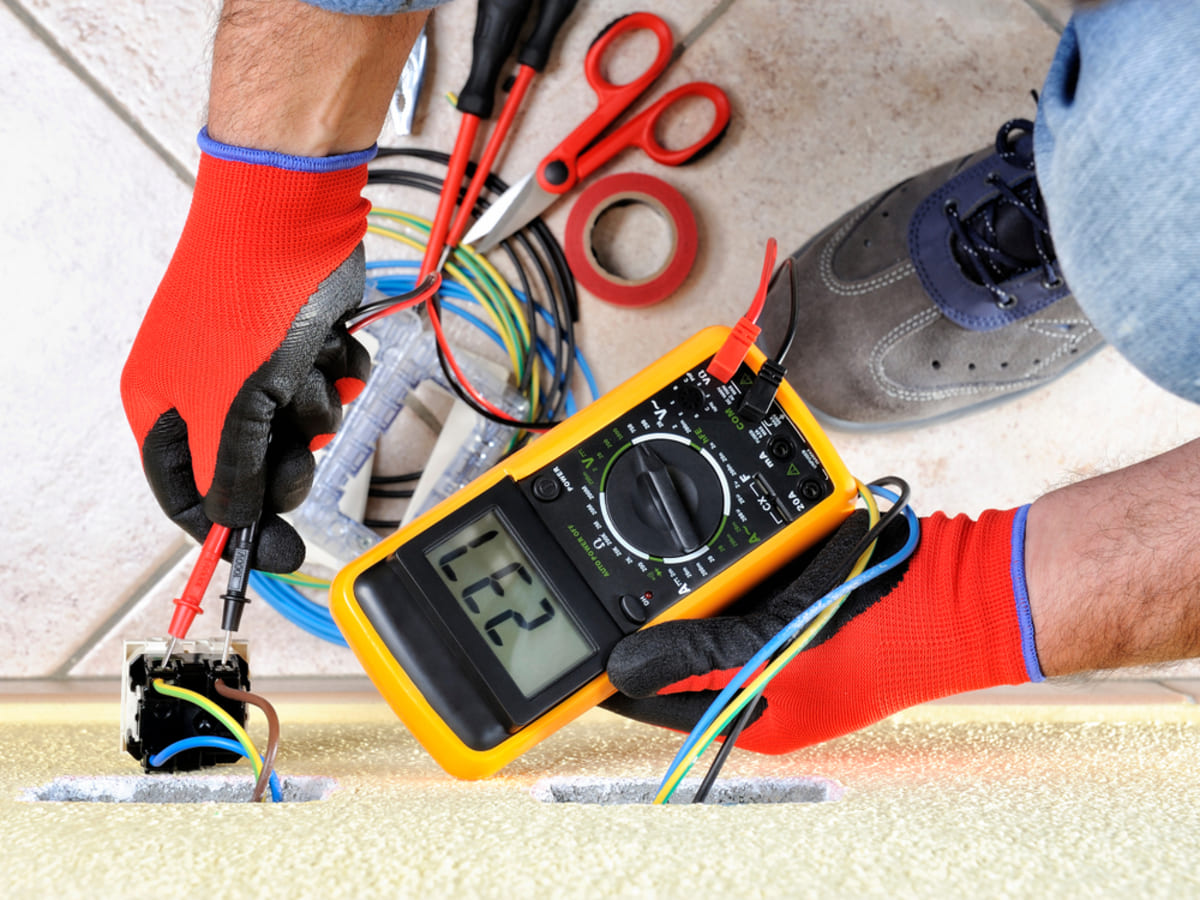

Ai multimetrul pregatit, atingi cele doua puncte de test, iar ecranul afiseaza 0,00 V. Circuitul pare lipsit de tensiune, dar selectorul poate sta pe modul gresit. Daca alegi V⎓ pentru o priza alimentata cu tensiune alternativa, rezultatul te poate induce in eroare si te poate expune unui risc inutil.
Diferenta dintre masurarea AC si DC influenteaza direct precizia citirii, diagnosticul si siguranta lucrarii. Afla in articolul urmator cum recunosti fiecare tip de tensiune, cum setezi multimetrul si cum interpretezi valorile obtinute in atelier, intr-un proiect DIY, intr-un service sau intr-un laborator tehnic!
Ce inseamna AC si DC la curent electric?
AC vine de la Alternating Current si inseamna curent alternativ. Sensul curentului si polaritatea tensiunii se schimba periodic. In Romania, reteaua publica furnizeaza nominal 230 V la 50 Hz, ceea ce inseamna 50 de cicluri complete intr-o secunda. Prizele, circuitele de iluminat, tablourile electrice si multe motoare folosesc acest tip de alimentare.
DC vine de la Direct Current si inseamna curent continuu. Curentul circula intr-un singur sens, iar sursa pastreaza polaritatea plus si minus. Valoarea tensiunii poate varia, dar polaritatea nu se inverseaza in regim normal. Intalnesti DC la baterii, acumulatori auto, iesiri USB, panouri fotovoltaice, module electronice si surse de alimentare.
Numeroase echipamente folosesc ambele forme. De exemplu, un incarcator preia 230 V AC din priza, redreseaza tensiunea si livreaza 5 V, 9 V, 12 V sau o alta valoare DC catre dispozitiv.
Simbolurile de pe multimetru: ce inseamna V~ si V⎓
Producatorii pot utiliza notatii usor diferite, dar principiul ramane acelasi:
- V~, ACV sau VAC indica tensiunea alternativa;
- V⎓, VDC sau DCV indica tensiunea continua;
- A~ si A⎓ corespund masurarii curentului alternativ, respectiv continuu;
- mV⎓ permite masurarea tensiunilor DC mici, intalnite la senzori si circuite electronice.
Unele multimetre digitale identifica automat tipul semnalului si domeniul potrivit. Verifica totusi simbolul de pe afisaj inainte sa conectezi sondele. Astfel eviti o interpretare gresita, mai ales daca alternezi intre reteaua de 230 V si circuite de joasa tensiune.
AC vs. DC: tabel comparativ pe criterii practice
| Criteriu | Tensiune AC | Tensiune DC |
|---|---|---|
| Polaritate | Se schimba periodic | Ramane fixa |
| Frecventa | 50 Hz in reteaua nationala | 0 Hz pentru o sursa stabila |
| Surse uzuale | Prize, transformatoare, generatoare | Baterii, USB, panouri, surse |
| Mod pe multimetru | V~ sau ACV | V⎓ sau DCV |
| Valoare afisata | Valoare eficace RMS | Diferenta de potential si polaritatea |
| Avantaj practic | Se transforma si se distribuie eficient | Alimenteaza direct electronica si permite stocarea |
| Limita practica | Forma de unda poate afecta citirea | Polaritatea si caderile pe cablu conteaza |
| Riscuri tipice | Electrocutare si arc electric | Scurtcircuit si arc sustinut la surse puternice |
AC si DC raspund unor cerinte diferite. Nu trebuie sa favorizezi automat unul dintre ele. Identifica sursa, tensiunea estimata si mediul de lucru, apoi selecteaza functia potrivita.
Valoarea RMS: de ce 230 V nu inseamna 230 V in fiecare moment
Cei 230 V ai retelei reprezinta valoarea eficace, numita RMS. Intr-o unda sinusoidala, valoarea de varf ajunge la aproximativ 325 V. RMS arata ce tensiune continua ar produce acelasi efect termic intr-o sarcina rezistiva.
Un multimetru cu raspuns mediu estimeaza valoarea RMS corect daca semnalul ramane sinusoidal. Invertoarele, UPS-urile, variatoarele, sursele in comutatie si unele corpuri LED pot deforma unda. Pentru rezultate stabile in astfel de instalatii, foloseste un aparat True RMS si respecta banda de frecventa specificata de producator.

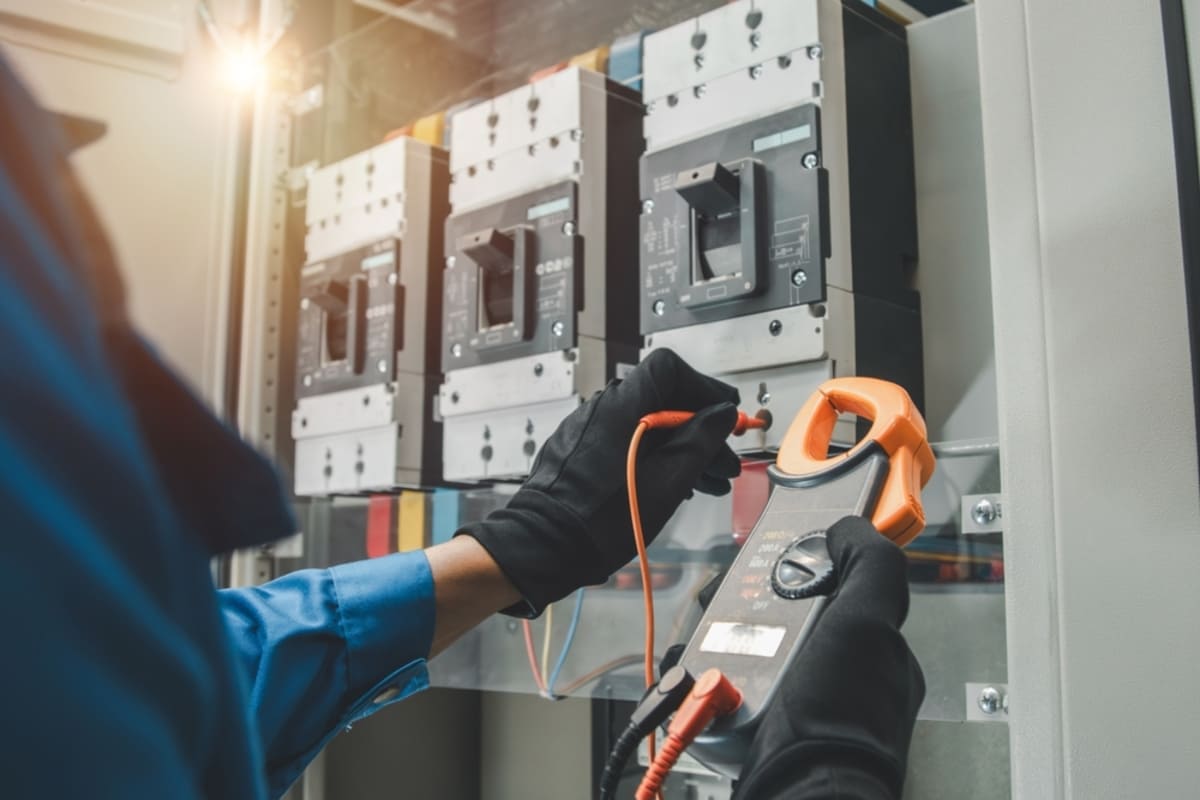

Cum masori tensiunea alternativa: pas cu pas
Foloseste modul V~ pentru prize, prelungitoare, tablouri, transformatoare si iesiri AC ale generatoarelor.
- Controleaza carcasa multimetrului, izolatia sondelor si sigurantele interne.
- Conecteaza sonda neagra la borna COM.
- Conecteaza sonda rosie la borna V/Ω, nu la A sau mA.
- Selecteaza V~ ori ACV.
- Alege un domeniu mai mare decat tensiunea estimata daca multimetrul nu are autorange.
- Tine degetele in spatele protectiilor sondelor si atinge punctele de masurare.
- Citeste rezultatul, apoi retrage sondele fara sa atingi partile metalice.
Pentru reteaua de joasa tensiune, standardul european EN 50160 foloseste ca reper tensiunea nominala de 230 V, cu variatii admise in conditii definite. O valoare apropiata de 230 V poate fi normala, dar o citire instabila cere verificarea conexiunilor si a sarcinii.
Daca vrei sa identifici rapid prezenta fazei, poti folosi unul dintre aceste creioane de tensiune. Testerul fara contact face o verificare preliminara, dar nu inlocuieste masurarea cu un aparat adecvat si procedura de confirmare a lipsei tensiunii.
Cum masori tensiunea continua: pas cu pas
Selecteaza V⎓ pentru baterii, acumulatori, surse DC, panouri fotovoltaice, placi electronice si porturi USB.
- Introdu sondele in bornele COM si V/Ω.
- Selecteaza V⎓ sau DCV.
- Alege un domeniu superior valorii estimate.
- Identifica bornele pozitiva si negativa.
- Pune sonda neagra pe minus sau masa, iar sonda rosie pe plus.
- Citeste tensiunea si observa semnul afisat.
Daca apare semnul minus, ai inversat sondele fata de polaritatea sursei. Aceasta indicatie nu confirma un defect. Schimba pozitia sondelor si repeta citirea.
Cateva valori orientative te ajuta la diagnostic:
- o baterie alcalina AA noua masoara aproximativ 1,5-1,6 V;
- un acumulator auto incarcat indica uzual 12,6-12,8 V in repaus;
- un alternator functional livreaza adesea 13,8-14,4 V;
- o iesire USB clasica furnizeaza aproximativ 5 V;
- sistemele pentru benzi LED folosesc frecvent 12 V sau 24 V.
Masurarea in gol nu arata intotdeauna starea reala a sursei. O baterie poate indica o tensiune apropiata de valoarea nominala, dar aceasta poate scadea rapid sub sarcina. Verifica tensiunea si in functionare, daca procedura se poate executa in siguranta.
De ce conteaza sa alegi corect modul AC sau DC?
Selectarea gresita poate produce o valoare nula sau greu de interpretat. Daca masori priza pe V⎓, poti crede ca instalatia nu este alimentata, desi conductorul ramane sub tensiune. Confirma lipsa tensiunii printr-o metoda adecvata si testeaza aparatul pe o sursa cunoscuta inainte si dupa verificare.
Modul corect te ajuta si la localizarea defectului. Intr-o sursa de alimentare poti masura 230 V AC la intrare si 12 V DC la iesire. Daca intrarea este prezenta, iar iesirea lipseste, investigatia se muta spre siguranta, redresor, sursa sau circuitul de protectie.
La calcule apare aceeasi diferenta. In DC, folosesti uzual relatia P = U x I. Un consumator de 24 W alimentat la 12 V solicita aproximativ 2 A. In AC, sarcinile inductive si electronice introduc factorul de putere, iar puterea activa exprimata in W poate diferi de puterea aparenta exprimata in VA.
AC si DC la incarcarea telefonului si a masinilor electrice
Bateria telefonului primeste energie in DC. Adaptorul converteste tensiunea de 230 V AC si furnizeaza o iesire continua controlata. Telefonul si incarcatorul negociaza valorile acceptate prin protocolul disponibil.
La vehiculele electrice, o statie AC trimite tensiune alternativa catre incarcatorul de bord al masinii. O statie DC realizeaza conversia in exterior si alimenteaza direct sistemul bateriei, sub controlul electronic al vehiculului.
| Criteriu | Incarcare AC | Incarcare DC |
|---|---|---|
| Locul conversiei | In vehicul | In statie |
| Putere intalnita frecvent | 7-22 kW | 30-150 kW sau mai mult |
| Utilizare uzuala | Acasa, birou, parcari lungi | Drumuri lungi si opriri mai scurte |
| Complexitate | Mai redusa | Mai ridicata |
Puterea reala depinde de vehicul, temperatura bateriei, nivelul de incarcare si limitarile statiei. Consulta documentatia producatorului si informatiile operatorului inainte sa compari timpii de incarcare.
Greseli frecvente si reguli de siguranta
Cele mai multe probleme pornesc de la setari, borne sau accesorii nepotrivite:
- Sonda rosie ramane in borna A. Conectarea la o sursa de tensiune poate produce un scurtcircuit.
- Domeniul ales este prea mic. La un aparat manual, porneste de la domeniul maxim si redu-l progresiv.
- Multimetrul nu are o categorie CAT potrivita. CAT III se foloseste pentru instalatii fixe, iar CAT IV acopera punctele de alimentare si distributie definite de standard.
- Citirea provine din tensiuni induse. Impedanta ridicata a multimetrului poate afisa tensiuni fantoma. Un tester bipolar cu sarcina ajuta la verificare.
- Sondele au izolatia deteriorata. Inlocuieste-le inainte de lucru.
Consulta si ghidul despre 10 greseli frecvente la folosirea multimetrului digital automat. Pentru tablouri, sisteme fotovoltaice si instalatii industriale, opreste alimentarea unde procedura permite si apeleaza la un electrician autorizat.
Cum alegi multimetrul potrivit pentru AC si DC?
Raporteaza aparatul la lucrarile tale si la nivelul de risc:
- Pentru electronica si robotica, cauta masurare precisa in DC, domeniu mV, continuitate si test de diode.
- Pentru instalatii de 230 V, verifica standardele aplicabile, categoria CAT, tensiunea nominala si calitatea sondelor.
- Pentru invertoare, UPS-uri si motoare comandate electronic, alege True RMS.
- Pentru curent masurat fara intreruperea conductorului, foloseste un clampmetru compatibil AC sau AC/DC.
- Pentru firme, institutii si laboratoare, urmareste certificatul de calibrare, protectiile interne si disponibilitatea accesoriilor.
Poti compara diferite aparate de masura si control, inclusiv testere de rezistenta a impamantarii si instrumente pentru instalatii. Pentru proiecte complementare, analizeaza si categorii precum nivele laser, microscoape digitale, senzori electronici, module electronice, acumulatori sau echipamente de distributie si protectie.
Daca vrei sa intelegi functiile moderne de autoscalare si detectie, citeste ghidul despre masurarea cu un multimetru digital.
Reteaua, prizele si majoritatea tablourilor folosesc AC, in timp ce bateriile, porturile USB si placile electronice folosesc DC. Identifica sursa, selecteaza V~ sau V⎓, verifica bornele si compara rezultatul cu valoarea nominala.
Pentru proiecte complexe, urmeaza documentatia tehnica, normativele aplicabile si indicatiile institutiilor competente. Daca masurarea implica tablouri, tensiuni ridicate ori instalatii fotovoltaice, solicita interventia unui specialist autorizat. Alege instrumentul dupa tipul circuitului si nivelul de protectie necesar de pe Bitmi.ro!
Intrebari frecvente despre masurarea tensiunii AC si DC
Ce inseamna V~ si V⎓ pe multimetru?
V~ indica tensiunea alternativa si se foloseste la prize, tablouri sau transformatoare. V⎓ indica tensiunea continua si se foloseste la baterii, surse, acumulatori si circuite electronice.
Ce se intampla daca masor o priza pe modul DC?
Multimetrul poate afisa zero sau o valoare neconcludenta, desi priza ramane alimentata. Selecteaza V~, verifica pozitia sondelor si repeta masurarea printr-o procedura sigura.
De ce apare semnul minus la masurarea unei baterii?
Sonda rosie se afla pe minus, iar cea neagra pe plus. Inverseaza sondele daca vrei sa vezi valoarea pozitiva. Semnul confirma polaritatea inversata, nu defectarea bateriei.
Cand merita sa folosesc un multimetru True RMS?
True RMS ajuta la masurarea semnalelor deformate produse de invertoare, UPS-uri, variatoare, surse in comutatie si sarcini electronice. Pentru utilizare uzuala, verifica si precizia, categoria CAT si domeniul de frecventa.
AC este mai periculos decat DC?
Ambele pot provoca electrocutare, arsuri sau arc electric. Riscul depinde de tensiune, curent, durata contactului, traseul prin corp si conditiile de lucru. Trateaza fiecare circuit ca fiind alimentat pana cand confirmi contrariul.
