Ai verificat o priza cu multimetrul si ai obtinut 228V intre faza si nul. Este bine? Este prea putin? Inseamna ca impamantarea functioneaza sau doar ca ai tensiune in retea? Multi pasionati de bricolaj, dar si electricieni la inceput de drum, se lovesc de aceleasi intrebari.

Masurarea impamantarii cu multimetrul este o verificare utila, dar limitata. Iti poate arata daca exista tensiune, daca ai continuitate pe conductorul de protectie si daca apar diferente suspecte intre nul si impamantare. Nu iti poate confirma valoarea reala a rezistentei prizei de pamant in sol. Pentru asta ai nevoie de aparate de masura si control, precum cele disponibile la Bitmi.

In acest ghid iti aratam exact ce poti verifica cu un multimetru, cum interpretezi valorile si cand trebuie sa mergi mai departe cu un tester profesional. Informatiile sunt utile atat pentru proiecte DIY acasa, cat si pentru ateliere, firme de constructii, PFA-uri sau institutii tehnice care vor sa faca o verificare preliminara corecta.


Ce poti masura cu un multimetru si ce limitari are?

Un multimetru digital standard, din gama de multimetre digitale, iti permite trei verificari relevante:

1. Masurarea tensiunii AC intre faza (L) si nul (N).
2. Masurarea tensiunii intre faza (L) si impamantare (PE).
3. Verificarea continuitatii conductorului de protectie (PE).

Aceste teste te ajuta sa identifici defecte evidente: lipsa impamantarii, conductor intrerupt, nul slabit sau tensiuni anormale in retea.

Limitarea apare in momentul in care vrei sa stii daca priza de pamant are, de exemplu, 4 ohmi sau 25 ohmi rezistenta de dispersie. Multimetrul nu injecteaza curent in sol si nu foloseste electrozi auxiliari. El masoara doar diferente de potential sau rezistenta pe un circuit inchis, nu comportamentul electrodului in raport cu solul.

Poti avea continuitate perfecta pe conductorul verde-galben si totusi o priza de pamant ineficienta, mai ales in sol nisipos sau uscat. Pentru detalii tehnice despre metoda corecta de masurare, afla de pe blogul Bitmi cum se masoara rezistenta de impamantare! Foloseste multimetrul pentru o verificare preliminara. Nu il considera un instrument de certificare.


Pasul 1: Identifica corect bornele prizei

Inainte sa atingi sondele multimetrului, identifica faza (L), nulul (N) si impamantarea (PE). La prizele tip Schuko, impamantarea se afla pe contactele laterale, iar faza si nulul sunt cele doua orificii frontale.

Nu presupune pozitia fazei. In instalatii vechi, ordinea poate fi inversata. Foloseste un detector de tensiune fara contact pentru a identifica faza sau masoara direct cu multimetrul setat pe tensiune AC 600V sau 750V.

Testeaza multimetrul pe o sursa cunoscuta inainte sa incepi. Daca aparatul indica valori instabile sau neobisnuit de mici, verifica bateriile si integritatea sondelor. Lucreaza atent si nu atinge partile metalice ale sondelor in timpul masuratorii.


Pasul 2: Masoara tensiunea faza-nul (L-N)

Introdu o sonda in faza si cealalta in nul. Citeste valoarea afisata. In Romania, tensiunea nominala este 230V AC. Standardele europene permit o variatie de ±10%. Asta inseamna ca valori intre aproximativ 207V si 253V sunt acceptabile pentru utilizare uzuala.

Exemple practice:

• 228V – valoare normala.
• 235V – normal, in limita superioara.
• 198V – indica o cadere de tensiune importanta sau conexiuni slabe.
• 255V constant – solicita verificare la furnizorul de energie.

Daca tensiunea fluctueaza puternic, de exemplu intre 210V si 240V in cateva secunde, verifica tabloul electric si conexiunile. In spatii comerciale sau ateliere cu utilaje mari, astfel de variatii pot afecta echipamentele sensibile.

Aceasta masurare iti confirma ca alimentarea exista si este in parametri generali; nu spune nimic direct despre calitatea impamantarii.


Pasul 3: Masoara tensiunea faza-impamantare (L-PE)

Muta sonda din nul pe contactul de impamantare si masoara intre L si PE.

Intr-o instalatie corecta, valoarea L-PE trebuie sa fie foarte apropiata de L-N. Diferentele de 1-2V sunt frecvente si apar din cauza rezistentei conductorilor si a micilor scurgeri de curent.

Daca ai:

• 230V intre L-N si 229V intre L-PE – situatia este normala.
• 230V intre L-N si 220V intre L-PE – exista o diferenta mare, verifica legatura PE.
• 230V intre L-N si 150V intre L-PE – conductorul de protectie poate fi intrerupt sau neconectat.

Aceasta verificare este utila in apartamente renovate, ateliere improvizate sau cladiri vechi unde nu esti sigur ca impamantarea este functionala.

Retine: o valoare apropiata de 230V intre L-PE nu garanteaza ca priza de pamant are sub 10 ohmi. Arata doar ca exista o legatura electrica.


Pasul 4: Masoara tensiunea nul-impamantare (N-PE)

Acum masoara intre N si PE.

In majoritatea cazurilor, valoarea trebuie sa fie sub 2V. Aceasta diferenta apare din cauza caderii de tensiune pe conductorul de nul, mai ales daca ai consumatori activi in acel moment.

Situatii frecvente:

• 0.5V – 1.5V: normal.
• 3V – 5V: la limita, verifica incarcarile si conexiunile.
• Peste 10V: problema serioasa, posibil nul slabit sau defect.

In sistemele TT, unde nulul nu este legat direct la priza de pamant a utilizatorului, poti vedea 5-8V fara ca situatia sa fie automat periculoasa. Totusi, investigheaza daca valorile cresc in timp.

Pentru firme mici sau institutii, o tensiune mare intre N si PE poate afecta echipamente IT, senzori sau module electronice sensibile.

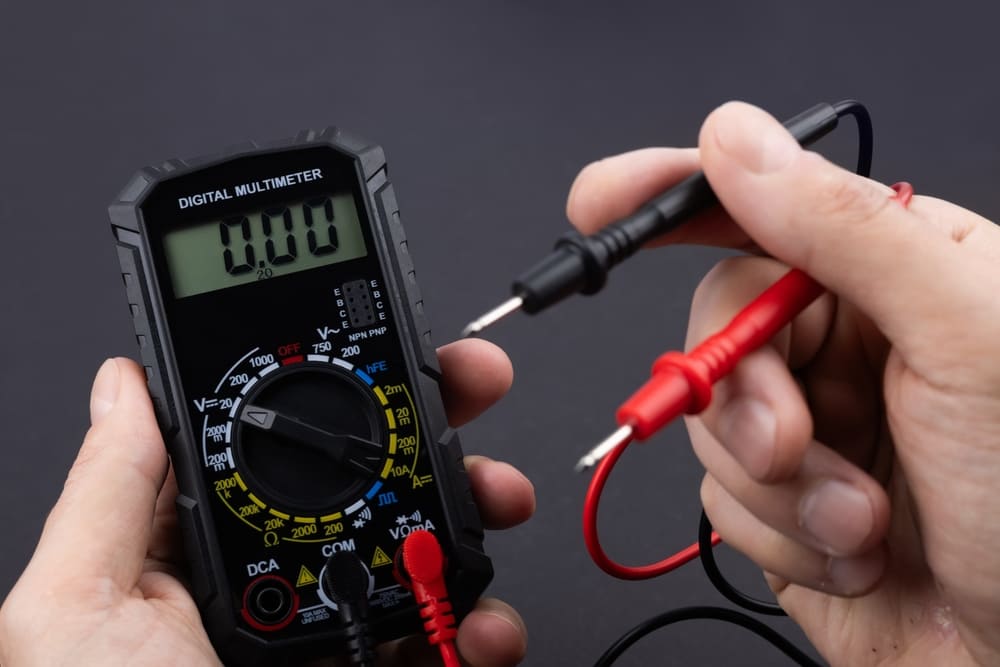

Pasul 5: Testeaza continuitatea conductorului de protectie

Opreste alimentarea din intrerupatorul general. Verifica absenta tensiunii.

Seteaza multimetrul pe ohmmetru sau pe functia de continuitate sonora. Plaseaza o sonda pe contactul de impamantare al prizei si cealalta pe bara de impamantare din tablou sau pe o carcasa metalica legata la PE.

O valoare sub 1 ohm indica o continuitate buna pentru utilizare uzuala. Daca vezi 3-5 ohmi, ai o conexiune slaba. Daca aparatul nu indica nimic, conductorul este intrerupt. Aceasta masurare confirma integritatea traseului si nu iti ofera detalii despre rezistenta electrodului in sol.

Pentru o evaluare completa a prizei de pamant, foloseste un tester dedicat, cum este multimetrul pentru masurare priza de pamant Bitmi 10151. Acesta foloseste metode specifice pentru a determina rezistenta reala de dispersie.


Ce valori ale rezistentei de impamantare sunt acceptate de norme?

Normativele romanesti si europene stabilesc valori orientative:

1. Sub 4 ohmi pentru instalatii industriale si echipamente sensibile.
2. Sub 10 ohmi pentru instalatii rezidentiale obisnuite.
3. Sub 30 ohmi in anumite configuratii protejate cu diferential de 30mA.

Aceste valori depind de tipul sistemului de legare la pamant (TN, TT) si de protectiile instalate.

Solul influenteaza direct rezultatul. Argila umeda conduce mai bine decat nisipul uscat. Masuratorile facute dupa ploi abundente pot indica valori mai mici decat in perioadele secetoase. Pentru rezultate stabile, masoara in conditii similare si repeta testele periodic.

Pentru verificarea completa a instalatiei, inclusiv a tabloului electric, afla de la Bitmi cum sa te asiguri ca tabloul electric respecta normele de siguranta!

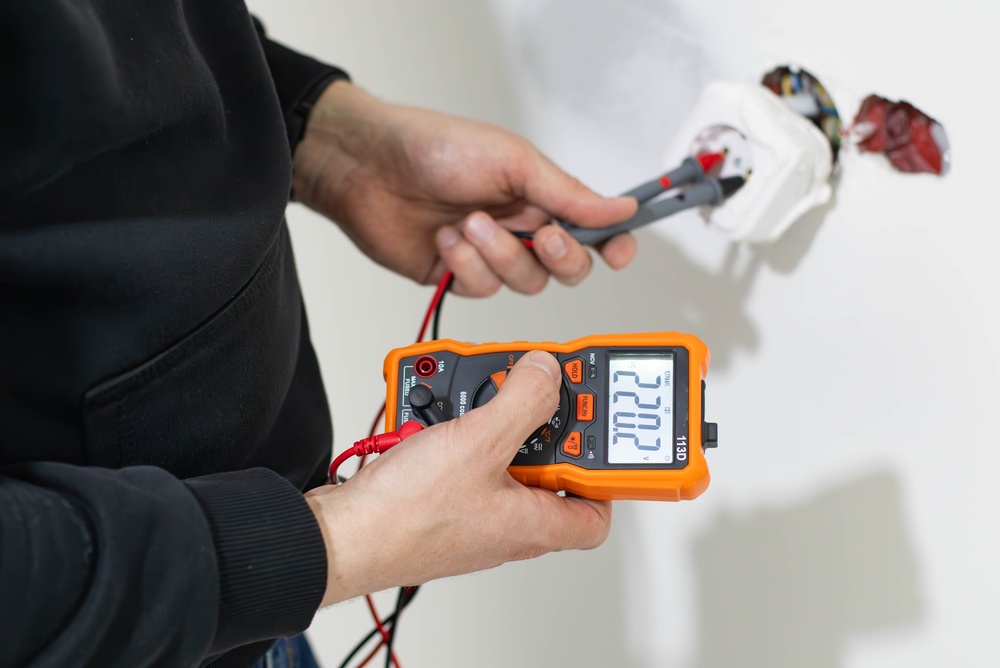

Cand ai nevoie de aparat profesional si electrician autorizat?

Daca receptionezi o constructie noua, modernizezi o hala sau instalezi echipamente sensibile, nu te baza pe multimetrul din trusa personala.

Ai nevoie de aparat certificat metrologic atunci cand:

1. Efectuezi verificari periodice obligatorii.
2. Predai lucrarea catre beneficiar.
3. Soliciti avize sau autorizatii.
4. Lucrezi in scoli, institutii publice sau spatii comerciale.

Metoda clasica foloseste trei sonde: un electrod principal si doi electrozi auxiliari infipti in sol la distante calculate. Aparatul injecteaza un curent de test si masoara caderea de tensiune. Rezultatul afisat reprezinta rezistenta reala a prizei de pamant.

Pentru interventii in tablou sau modificari ale instalatiei, apeleaza la electrician autorizat ANRE. Siguranta ta si respectarea legii sunt mai importante decat orice economie de timp.


Erori frecvente in masurarea impamantarii cu multimetrul

Multi considera ca daca au 230V intre L si PE, totul este in regula. Nu este o concluzie corecta.

Alte greseli des intalnite:

1. Confundarea nulului cu impamantarea. In regim normal, PE nu trebuie sa transporte curent.
2. Masurarea fara sarcina si apoi interpretarea valorilor ca fiind definitive.
3. Utilizarea unui multimetru ieftin, fara categorie de siguranta adecvata (alege cel putin CAT III pentru instalatii interioare).
4. Ignorarea diferentelor repetate de peste 5V intre L-N si L-PE.

Daca observi valori suspecte, repeta testele in momente diferite ale zilei. Daca problema persista, investigheaza conexiunile sau solicita verificare profesionala.


Aspecte legate de siguranta si responsabilitate

Nu interveni in tabloul electric daca nu ai pregatire si autorizare. Masuratorile la nivel de priza sunt accesibile, dar modificarile de cablaj nu.

Pentru firme, PFA-uri sau institutii, verificarile periodice sunt obligatorii conform legislatiei in vigoare. Lipsa documentatiei poate duce la probleme la controale sau in cazul unor incidente.

O impamantare necorespunzatoare poate provoca electrocutari, declansari nejustificate ale protectiilor sau defectarea echipamentelor electronice. Actioneaza preventiv. Verifica, masoara, documenteaza.

Masurarea impamantarii cu multimetrul este o metoda utila pentru verificari preliminare, deoarece iti arata daca exista tensiune, continuitate si eventuale diferente suspecte intre faza, nul si conductorul de protectie. Totusi, interpretarile corecte necesita atentie si context tehnic. Pentru siguranta reala a instalatiei si confirmarea rezistentei prizei de pamant, alege echipamente din gama profesionala Bitmi si adapteaza-le aplicatiei tale!

Intrebari frecvente (FAQ)

Pot masura rezistenta prizei de pamant doar cu un multimetru?

Nu. Multimetrul masoara tensiuni si continuitate, dar nu determina rezistenta reala de dispersie in sol. Pentru aceasta ai nevoie de un tester dedicat cu electrozi auxiliari.

Ce inseamna o diferenta de 4-5V intre L-N si L-PE?

Indica o posibila problema pe conductorul de protectie sau o conexiune slaba. Verifica priza si tabloul. Daca diferenta ramane constanta, solicita o evaluare profesionala.

Este normal sa am 2-3V intre nul si impamantare?

Valori sub 2V sunt uzuale. 3V pot aparea in instalatii incarcate. Daca depasesti 5V constant, investigheaza cauza.

Cat de des verific impamantarea la locuinta?

Fa o verificare preliminara cu multimetrul o data sau de doua ori pe an. Masurarea profesionala se face, de regula, la 5 ani pentru locuinte si mai des pentru spatii comerciale.

Ce categorie de siguranta trebuie sa aiba multimetrul?

Pentru instalatii interioare, alege minim CAT III 600V. In tablouri principale sau aplicatii industriale, sunt recomandate categorii superioare, in functie de mediu.
