Ai un weekend liber si vrei sa construiesti ceva util, nu doar sa citesti despre electronica? Un montaj simplu, facut cu mainile tale, te ajuta sa intelegi rapid cum functioneaza componentele si cum interactioneaza intre ele. Nu ai nevoie de laborator profesionist. Iti trebuie cateva componente de baza, un breadboard, un letcon bun si rabdare.

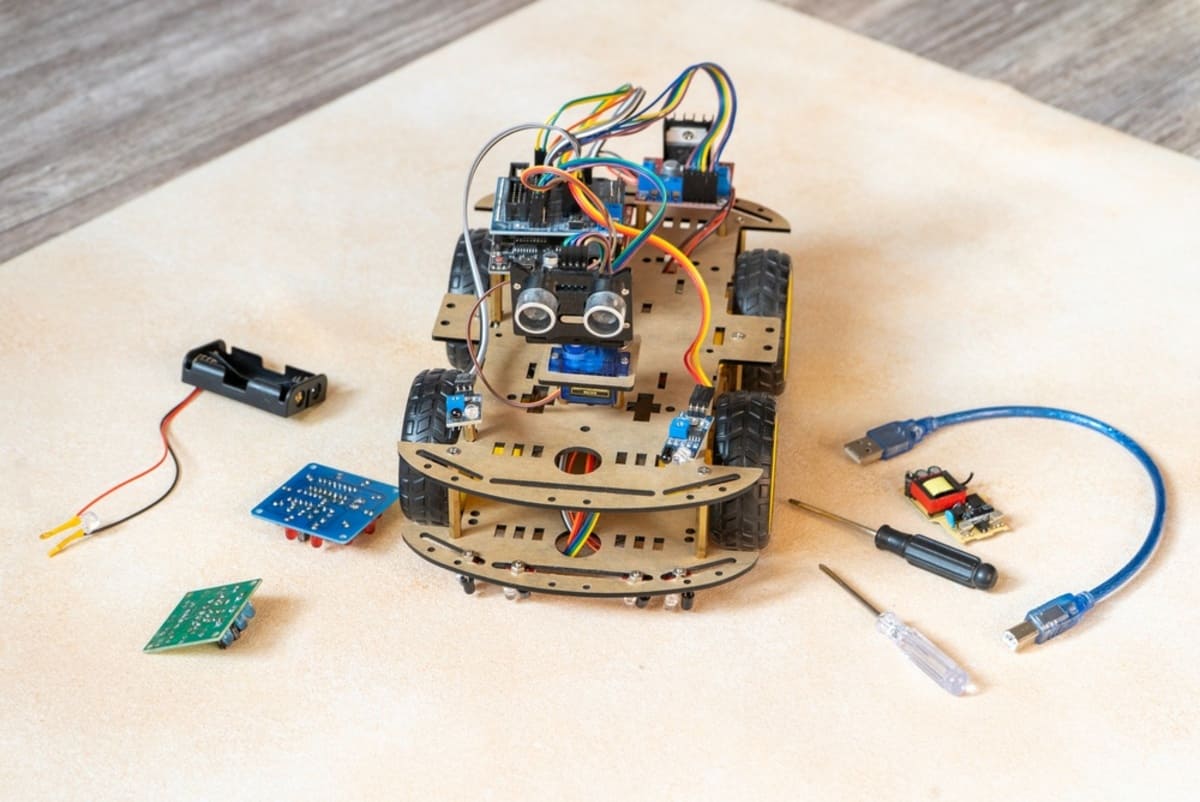

Proiectele de mai jos se potrivesc atat pasionatilor de electronica, cat si tehnicienilor, electricienilor, mecanicilor sau firmelor mici care vor sa testeze solutii rapide pentru aplicatii practice. Le poti folosi in atelier, in casa, la scoala sau in cluburi de robotica. In majoritatea cazurilor, gasesti componentele in seturi deja pregatite, precum cele din categoria de kituri electronice, sau le poti alege individual, in functie de aplicatie.
Ia un multimetru digital de la Bitmi, verifica tensiunile la fiecare pas si lucreaza organizat! Daca vrei rezultate stabile, foloseste un letcon cu temperatura reglabila si cositor de calitate. Acum sa trecem la treaba!
1. Lampa automata de noapte cu senzor de lumina (LDR)
O lampa automata te scuteste de intrerupatoare si reduce consumul inutil de energie. O montezi pe hol, pe scara sau intr-un spatiu tehnic unde ai nevoie de lumina doar dupa lasarea serii.
Pentru acest proiect folosesti:
- un LDR (fotorezistenta),
- un tranzistor NPN, de exemplu BC547,
- un LED de 5 mm,
- un rezistor de 220 ohmi pentru limitarea curentului prin LED,
- un rezistor intre 10k si 100k pentru divizorul de tensiune,
- o sursa de 5V–9V.
LDR-ul isi modifica rezistenta in functie de lumina. La lumina puternica are rezistenta mica. In intuneric, rezistenta creste. Impreuna cu rezistorul fix, formeaza un divizor de tensiune. Tensiunea rezultata ajunge la baza tranzistorului. Daca depaseste aproximativ 0,7V, tranzistorul conduce si LED-ul se aprinde.
Monteaza initial totul pe breadboard. Leaga LDR-ul si rezistorul fix in serie intre +V si masa. Conecteaza punctul dintre ele la baza tranzistorului. Emitatorul merge la masa, iar colectorul la LED prin rezistorul de 220 ohmi, apoi la +V. Acopera LDR-ul cu mana si observa raspunsul. Daca LED-ul nu se aprinde suficient de devreme, mareste valoarea rezistorului din divizor.
Daca vrei sa comanzi o banda LED sau o lampa de 12V, adauga un MOSFET logic-level. Astfel protejezi tranzistorul mic si poti controla sarcini mai mari. Pentru utilizare uzuala in locuinte sau cladiri administrative, aceasta configuratie este suficienta si stabila.
2. Alarma de ploaie simpla
Ai rufe la uscat sau echipamente sensibile pe terasa? O alarma de ploaie te anunta imediat ce apar primele picaturi.
Ai nevoie de:
- doi electrozi metalici,
- un tranzistor NPN (BC547 sau 2N2222),
- un buzzer activ de 5V,
- un rezistor de 10k,
- o sursa de alimentare intre 5V si 9V.
Apa conduce curentul electric, chiar daca nu foarte bine. In momentul in care picaturile fac punte intre electrozi, apare un curent mic care polarizeaza baza tranzistorului. Tranzistorul intra in conductie si alimenteaza buzzerul.
Monteaza electrozii la 1–2 cm distanta pe o placa izolatoare. Leaga unul la +V prin rezistorul de 10k. Du punctul comun dintre rezistor si electrod la baza tranzistorului. Celalalt electrod il conectezi la masa. Emitatorul merge la masa, colectorul la buzzer, iar buzzerul la +V.
Testeaza cu cateva picaturi de apa. Daca vrei un sistem mai avansat, poti integra un microcontroler din gama Arduino. Conectezi iesirea tranzistorului la un pin digital si trimiti notificari prin WiFi sau activezi un releu.
Pentru aplicatii in agricultura urbana sau in proiecte educationale, poti inlocui electrozii simpli cu senzori electronici. Acestea au trasee imprimate si ofera repetabilitate mai buna la masuratori.
Protejeaza lipiturile cu lac izolant si verifica periodic electrozii. In mediu exterior, coroziunea apare rapid.
3. LED intermitent cu temporizator 555
Circuitul cu NE555 in mod astabil ramane unul dintre cele mai folosite montaje pentru invatare. Il gasesti in semnalizari, proiecte auto, jucarii electronice sau sisteme de avertizare.
Componentele sunt simple:
- un integrat NE555,
- doi rezistori (R1 si R2),
- un condensator electrolitic,
- un LED si un rezistor de limitare,
- sursa de 5V–12V.
In mod astabil, 555 genereaza un semnal dreptunghiular continuu. Condensatorul se incarca prin R1 si R2 si se descarca prin R2. Frecventa depinde direct de valorile acestora. Formula aproximativa este:
f ≈ 1.44 / ((R1 + 2 × R2) × C)
Daca alegi R1 = 10k, R2 = 68k si C = 10µF, obtii o frecventa apropiata de 1 Hz, adica un LED care clipeste o data pe secunda.
Conecteaza:
- pinul 1 la masa,
- pinul 8 la +V,
- pinii 2 si 6 impreuna,
- pinul 4 la +V,
- pinul 7 intre R1 si R2,
- pinul 3 la LED prin rezistor.
Daca vrei sa controlezi un releu, foloseste iesirea pinului 3 pentru a comanda un tranzistor intermediar. Nu conecta direct sarcini mari la 555.
Acest montaj te ajuta sa intelegi notiuni precum perioada, frecventa si factor de umplere (raportul dintre timpul ON si timpul OFF). Pentru elevi de liceu tehnic sau studenti, este un exercitiu bun pentru laborator. Pentru firme mici, poate servi drept baza pentru prototipuri rapide.
4. Indicator nivel baterie cu LM339
Un indicator de nivel baterie iti arata rapid daca o sursa mai poate fi folosita sau trebuie incarcata. Este util in ateliere, pe santiere sau in service-uri auto unde verifici frecvent baterii de 9V sau 12V.
Foloseste circuitul integrat LM339, care include patru comparatoare de tensiune. Un comparator compara doua tensiuni si comuta iesirea in functie de care este mai mare.
Pentru un sistem simplu cu trei LED-uri (verde, galben, rosu), configureaza praguri diferite prin divizoare rezistive. De exemplu, pentru o baterie de 12V:
- peste 12V – LED verde,
- intre 11V si 12V – LED galben,
- sub 10,5V – LED rosu.
Fiecare comparator primeste:
- pe intrarea ne-inversoare (+), tensiunea bateriei redusa printr-un divizor,
- pe intrarea inversoare (−), o tensiune de referinta stabilita cu alti rezistori.
Cand tensiunea bateriei scade sub pragul setat, comparatorul comuta si aprinde LED-ul corespunzator. Pentru rezultate stabile, foloseste rezistori cu toleranta de 1% si masoara tensiunea reala cu un multimetru digital.
Daca vrei afisare numerica, adauga un microcontroler. Citeste tensiunea printr-un pin analogic, aplica o formula de scalare si afiseaza valoarea pe un LCD 16x2. Pentru institutii de invatamant sau laboratoare, acest proiect combina electronica analogica si programare intr-un mod coerent.
5. Mini statie meteo cu Arduino
Daca doresti mai multa flexibilitate, construieste o mini statie meteo. Masori temperatura, umiditatea si nivelul de lumina si poti salva datele pentru analiza ulterioara.
Ai nevoie de:
- o placa Arduino Uno,
- un senzor DHT11 sau DHT22,
- un LDR sau un senzor digital de lumina,
- optional, un LCD 16x2 cu interfata I2C.
DHT11 ofera precizie moderata si este potrivit pentru experimente. DHT22 are tolerante mai mici si il alegi pentru aplicatii unde conteaza mai mult acuratetea.
Conecteaza senzorul DHT la un pin digital, de exemplu D2. LDR-ul il pui intr-un divizor de tensiune si du semnalul la A0. Instaleaza biblioteca dedicata din Arduino IDE si foloseste un exemplu de cod pentru citire.
Daca esti la inceput, inspira-te din acest proiect Arduino cu senzorul IR pentru evitarea obstacolelor. Vezi cum se conecteaza un senzor si cum se proceseaza datele. Apoi adapteaza structura pentru statia meteo!
Extinde sistemul cu:
- un modul RTC pentru ora exacta,
- un card SD pentru logarea datelor,
- un modul WiFi pentru transmitere in retea.
Pentru aplicatii in scoli, primarii sau mici firme de productie, poti monta statia intr-o carcasa protejata si poti urmari conditiile din spatii tehnice sau depozite. Respecta regulile de siguranta electrica si nu expune circuitele direct la ploaie fara protectie.
Ce iti trebuie pentru a incepe?
Pregateste-ti masa de lucru si verifica lista de baza:
- breadboard de 400 sau 830 puncte,
- set de rezistori intre 220 ohmi si 1M ohmi,
- condensatori ceramici si electrolitici,
- LED-uri de diferite culori,
- tranzistori NPN,
- circuit NE555,
- multimetru digital,
- letcon 30W–60W cu temperatura reglabila,
- cositor cu flux.
Daca vrei sa imbunatatesti calitatea montajelor, citeste acest ghid despre secrete pentru lipituri electronice reusite. O lipitura corecta trebuie sa fie lucioasa, conica si sa acopere uniform pad-ul si terminalul componentei.
Pentru lucrari de precizie, poti folosi si microscoape digitale. Te ajuta sa verifici traseele fine si eventualele scurtcircuite.
Greseli frecvente in proiectele pentru incepatori
- Multi incepatori conecteaza LED-ul direct la sursa. Fara rezistor, curentul creste rapid si distruge jonctiunea interna. Calculeaza mereu rezistorul de limitare.
- Respecta polaritatea condensatorilor electrolitici. Terminalul marcat cu minus trebuie dus la masa. Inversarea duce la defectare.
- Nu alimenta un circuit fara sa verifici conexiunile. Foloseste functia de continuitate a multimetrului si asigura-te ca nu exista scurt intre +V si GND.
- Nu ignora documentatia tehnica. Fiecare integrat are un datasheet care specifica tensiuni maxime si curenti admisi. Citeste-l inainte de montaj.
- Testeaza pe breadboard, apoi lipeste. Dupa lipire, curata fluxul rezidual si inspecteaza vizual placa.
Alege proiectul care ti se potriveste, pregateste componentele si incepe chiar din acest weekend. Daca ai nevoie de componente testate si instrumente precise, descopera gama completa de produse pentru electronica pe Bitmi.ro!
Intrebari frecvente (FAQ)
Cat dureaza asamblarea unui astfel de proiect?
Un montaj simplu, precum LED-ul intermitent sau alarma de ploaie, il finalizezi in 30–60 de minute daca ai toate componentele pregatite. Proiectele cu Arduino pot dura 2–3 ore, mai ales daca scrii si adaptezi codul.
Am nevoie de experienta anterioara?
Nu. Daca stii sa identifici componentele si sa folosesti un multimetru, poti incepe imediat. Pentru rezultate mai bune, exerseaza lipirea pe o placa de test inainte de proiectul final.
Pot adapta proiectele pentru aplicatii comerciale?
Da, dar testeaza temeinic si foloseste surse de alimentare protejate. Pentru utilizare in productie sau instalatii permanente, respecta normele electrice si adauga protectii suplimentare.
Ce sursa de alimentare recomand pentru testare?
Pentru majoritatea proiectelor de laborator, o sursa reglabila de 0–15V este suficienta. Daca nu ai una, foloseste adaptoare stabile de 5V sau 9V si verifica tensiunea reala cu multimetrul.
Cum aleg componentele potrivite daca nu gasesc exact aceleasi valori?
Consulta datasheet-ul si verifica parametrii principali: tensiune maxima, curent maxim, putere disipata. In multe situatii, poti inlocui un tranzistor cu unul echivalent si poti ajusta valorile rezistorilor pentru a mentine functionarea corecta.
