Un amplificator audio care distorsioneaza, pierde din putere sau incalzeste excesiv nu inseamna automat ca trebuie inlocuit. De multe ori, poti identifica rapid cauza daca il testezi corect. Cu un generator de semnal si cateva aparate de masura potrivite, verifici obiectiv daca functioneaza in parametri sau daca are nevoie de interventii.
Acest ghid te ajuta sa faci testele in siguranta, fie ca esti pasionat de proiecte DIY, electronist, tehnician service sau administrezi un atelier ori un laborator scolar. Iti aratam pas cu pas cum sa verifici distorsiunile, puterea reala si stabilitatea amplificatorului, fara sa risti boxele sau alte echipamente.

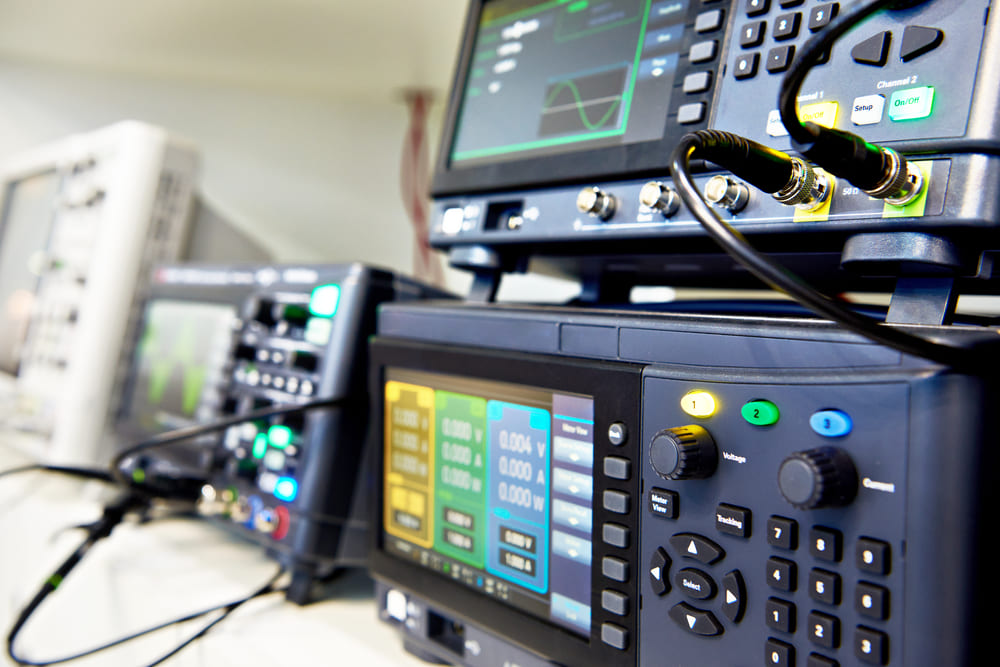

Echipamente necesare pentru testare
Inainte sa pornesti amplificatorul, pregateste instrumentele corecte. Le gasesti in categoria de aparate de masura si control de pe site-ul Bitmi.
Ai nevoie de:
- generator de semnal audio (20 Hz – 20 kHz), cu distorsiuni reduse;
- osciloscop digital pentru vizualizarea formei de unda;
- multimetru digital pentru masurarea tensiunilor RMS si DC;
- rezistenta de sarcina (dummy load) de 4Ω sau 8Ω, cu putere egala sau mai mare decat puterea amplificatorului;
- cabluri ecranate si adaptoare potrivite (RCA, jack, BNC).
Nu testa niciodata amplificatorul direct pe boxe. Impedanta lor variaza cu frecventa si pot aparea varfuri de tensiune periculoase. O rezistenta de sarcina iti ofera un mediu controlat. De exemplu, daca ai un amplificator de 100 W pe 8Ω, foloseste o rezistenta de minimum 100 W, montata pe radiator.
Poti utiliza temporar un laptop cu software de generare tonuri, dar pentru rezultate stabile si repetabile, alege un generator de semnal cu THD (distorsiune armonica totala) sub 0.01%.
Cum functioneaza un amplificator audio?
Ca sa interpretezi corect rezultatele, trebuie sa intelegi ce testezi. Un amplificator clasic include:
- Etaj de intrare – primeste semnalul de nivel mic.
- Etaj de amplificare in tensiune – creste amplitudinea semnalului.
- Etaj final de putere – livreaza curent catre sarcina.
- Bucla de reactie negativa (feedback) – stabilizeaza functionarea.
- Sursa de alimentare – asigura energia necesara.
Cand aplici un semnal sinusoidal la intrare, verifici intreg lantul. Daca vezi varfuri aplatizate, ai clipping. Daca alternanta pozitiva si cea negativa nu sunt simetrice, biasul (punctul de functionare al tranzistoarelor) poate fi dereglat. La amplificatoarele clasa AB, un bias incorect produce distorsiuni de tip crossover, vizibile in zona de trecere prin zero.
Setarea initiala a echipamentelor
Configureaza generatorul astfel:
- Forma de unda: sinus
- Frecventa: 1 kHz (standard pentru teste audio)
- Amplitudine initiala: 100–300 mV RMS
Conecteaza generatorul la intrarea amplificatorului. Leaga iesirea amplificatorului la rezistenta de sarcina. Conecteaza osciloscopul in paralel pe sarcina.
Daca esti la inceput, citeste mai intai ce este un osciloscop digital si cand il folosesti. Pentru setari practice, te ajuta si ghidul de utilizare a oscilocopului digital pentru incepatori.
Verifica impamantarea comuna a echipamentelor. O masa conectata gresit poate produce zgomot sau chiar scurtcircuit.
Pasii de verificare ai amplificatorului
1. Testul cu semnal mic
Porneste amplificatorul cu volumul la minim. Aplica un semnal de aproximativ 100 mV RMS. Creste usor volumul si urmareste forma de unda pe osciloscop.
Un amplificator sanatos afiseaza un sinus curat, fara deformari. Amplitudinea trebuie sa creasca progresiv. Daca vezi deformari la nivel mic, suspecteaza probleme in etajul de intrare sau in alimentare.
Verifica si simetria. Daca partea superioara a sinusului este mai “taiata” decat cea inferioara, biasul poate fi dereglat sau un tranzistor final este slabit.
2. Determinarea puterii si observarea clipping-ului
Creste treptat nivelul semnalului pana cand varfurile sinusului incep sa se aplatizeze. Acesta este punctul de clipping.
Masura tensiunea RMS chiar inainte de aparitia clara a clipping-ului. Calculeaza puterea cu formula:
- P = V² / R
Exemplu: daca masori 28 V RMS pe o sarcina de 8Ω: P = 28² / 8 = 784 / 8 = 98 W
Compara rezultatul cu specificatia producatorului. Daca amplificatorul de 100 W intra in clipping la 60 W, verifica tensiunile sursei de alimentare sau condensatorii principali. Clipping-ul simetric este normal la limita maxima. Clipping-ul asimetric indica defecte pe un brat al etajului final.
3. Testarea raspunsului in frecventa
Pastreaza nivelul semnalului constant. Masoara tensiunea la 1 kHz si noteaz-o ca referinta.
Scade frecventa la 100 Hz, 50 Hz, 20 Hz. Apoi creste la 5 kHz, 10 kHz, 20 kHz. Cand tensiunea scade la aproximativ 0.707 din valoarea initiala, ai atins pragul de -3 dB, adica limita benzii utile.
Pentru utilizare uzuala Hi-Fi, majoritatea amplificatoarelor mentin raspuns aproape plat intre 20 Hz si 20 kHz. Daca observi caderi la frecvente joase, verifica condensatorii de cuplare. Daca scade rapid la frecvente inalte, investigheaza etajul de amplificare in tensiune.
4. Test cu semnal dreptunghiular
Seteaza generatorul pe semnal dreptunghiular la 1 kHz. Analizeaza tranzitiile.
Urmareste:
- Muchii rotunjite – indica slew rate insuficient.
- Overshoot – depasiri scurte peste nivelul stabil.
- Ringing – oscilatii dupa tranzitie.
Aceste fenomene arata cum raspunde amplificatorul la variatii rapide. In atelierele de service sau in laboratoare educationale, acest test ajuta la evaluarea stabilitatii buclei de feedback.
5. Masurarea tensiunii DC la iesire
Opreste semnalul de intrare si scurtcircuiteaza intrarea amplificatorului. Seteaza multimetrul pe tensiune DC si masoara la iesire.
Valori orientative:
- Sub 50 mV – foarte bine
- 50–100 mV – acceptabil
- Peste 100 mV – investigheaza etajul final
O tensiune DC ridicata poate afecta bobina difuzorului. In service, aceasta masuratoare se face intotdeauna inainte de conectarea boxelor.
6. Compararea canalelor (stereo)
Daca amplificatorul este stereo, aplica acelasi semnal pe ambele canale. Compara amplitudinile si forma de unda.
Diferente vizibile intre stanga si dreapta indica:
- tranzistoare finale cu parametri diferiti
- rezistente de emitor modificate
- reglaj de bias inegal
Roteste balansul si observa comportamentul. Un canal mai slab apare imediat pe osciloscop.
Greseli frecvente pe care sa le eviti
Multi pasionati fac aceleasi erori:
- Testeaza amplificatoare pe lampi fara sarcina conectata. Risti distrugerea transformatorului de iesire.
- Cresc brusc nivelul semnalului. Poti arde etajul de intrare.
- Ignoreaza racirea. Testele la putere mare incalzesc rapid tranzistoarele si rezistenta de sarcina.
- Conecteaza masa osciloscopului gresit. Unele osciloscoape au masa legata la impamantare si pot produce scurtcircuit.
Lucreaza organizat si creste nivelul treptat. Noteaza valorile masurate. Asa poti compara ulterior rezultatele.
Cum interpretezi corect rezultatele?
Un amplificator in stare buna arata astfel:
- sinus curat pana aproape de puterea nominala;
- raspuns in frecventa stabil pe toata banda audio;
- tensiune DC mica la iesire;
- fara oscilatii parazite;
- canale echilibrate.
Daca identifici abateri, decide daca merita reparatia. Pentru ateliere, PFA-uri sau firme de mentenanta, aceste masuratori ofera baza tehnica pentru devize si rapoarte catre clienti sau institutii.
Nu te baza doar pe auz. Urechea poate tolera distorsiuni mici fara sa le perceapa imediat. Masuratorile obiective iti arata realitatea tehnica.
Daca vrei sa iti echipezi corect bancul de lucru, analizeaza oferta de osciloscoape, multimetre si alte scule si unelte profesionale disponibile pe site-ul Bitmi.ro. Alege instrumente testate, precise si durabile!
Intrebari frecvente (FAQ)
Pot verifica un amplificator doar cu multimetrul?
Poti masura tensiunea DC la iesire si tensiunea RMS aproximativa, dar nu vezi distorsiunile sau clipping-ul in timp real. Pentru o analiza completa, foloseste si un osciloscop.
Ce frecventa folosesc pentru testele de baza?
1 kHz este standard pentru masuratori generale de putere si distorsiune. Pentru raspuns in frecventa, variaza intre 20 Hz si 20 kHz.
Ce inseamna clipping si de ce este periculos?
Clipping-ul apare cand amplificatorul atinge limita maxima si “taie” varfurile semnalului. Produce distorsiuni puternice si poate deteriora difuzoarele, mai ales tweeterele.
De ce este importanta rezistenta de sarcina?
Rezistenta de sarcina ofera o impedanta stabila si protejeaza boxele. Permite masuratori corecte si repetabile in atelier sau laborator.
Cat timp pot testa amplificatorul la putere maxima?
Evita perioadele lungi. Testele la putere mare incalzesc rapid componentele. In majoritatea cazurilor, cateva zeci de secunde sunt suficiente pentru evaluare.
