I. INTRODUCERE:

Lipirea componentelor electronice pe placi PCB si pregatirea corecta a firelor sau conductorilor electrici reprezinta abilitati esentiale in domeniul electronic. Aceste operatiuni asigura conexiuni fiabile si durabile, contribuind la functionarea optima a dispozitivelor electronice. In acest articol, vom explora in detaliu ce sunt lipiturile electronice, ce unelte sunt necesare pentru a efectua aceasta operatiune, diferite metode de lipire, prelucrarea firelor pentru tipuri variate de lipituri, conditiile de lucru ideale si multe altele.

Pentru a intelege in profunzime procesul de lipire, sa discutam despre conectarea firelor si componentelor electronice pe placile de circuit imprimate (PCB-uri).



Lipirea reprezinta o metoda prin care doua elemente separate sunt conectate intr-o singura entitate. De exemplu, cand ai nevoie sa legi doua fire, lipirea este realizata prin intermediul unui metal topit numit costior. Este crucial ca punctul de topire al cositorului sa fie inferior punctului de topire al elementelor pe care vrei sa le conectezi. Componentele/firele de lipit, fluxul si fludorul sunt aduse in contact si apoi incalzite. Prin incalzire, fludorul devine lichid si se intinde pe suprafata conductorului, creand o legatura puternica. Cand caldura este eliminata, cositorul se solidifica, formand o conexiune robusta.



Rezistenta conexiunii depinde de cat de bine a fost distribuit cositorul pe suprafetele elementelor legate. Aceasta este influentata de cat de bine au fost curatate elementele la momentul lipirii. In cazul lipirii firelor, asigurarea ca acestea sunt lipsite de impuritati precum uleiul sau grasimea, si ca nu prezinta pelicula de oxid, este cruciala. Fluxul este folosit in acest scop, avand rolul de a curata suprafetele, reducand tensiunea superficiala si imbunatatind calitatea lipirii.


II. TEHNICA DE REALIZARE A LIPITURILOR

Pas 1: Pregatirea pentru lipire
Lipirea Firelor: In cazul lipirii firelor, asigura-te ca ai dezasamblat capetele firelor si ai indepartat izolatia. Acest pas este similar cu pregatirea componentelor pentru lipirea pe PCB.
Lipirea Componentelor: Inainte de a lipi componentele pe PCB, este esential sa alegi pozitia corecta si sa cureti suprafata PCB-ului pentru a obtine o conexiune fiabila.

Pas 2: Aplicarea fluxului
Aplica flux pe zonele care urmeaza sa fie lipite. Fluxul ajuta la curatarea si pregatirea suprafetelor, atat in cazul firelor, cat si al componentelor electronice.

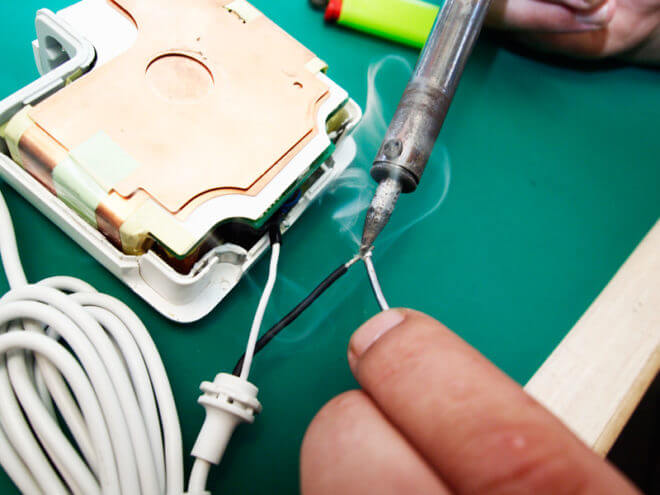

Pas 3: Utilizarea cositorului
Folosind un letcon, incalzeste fludorul si aplica-l pe capetele firelor pregatite/ componentele plasate pe PCB.

Pas 4: Solidificarea lipiturii
Lipirea Firelor: Dupa aplicarea cositorului, asigura-te ca tii firele in pozitie pana cand acesta se raceste si se solidifica.
Lipirea Componentelor: Similar, mentine componentele pe PCB in timpul racirii pentru a forma o conexiune solida.

Pas 5: Verificarea calitatii
Dupa ce lipitura s-a solidificat, este esential sa efectuezi o verificare atenta a calitatii conexiunilor realizate. Aceasta etapa asigura functionalitatea corecta si durabilitatea in proiectele electronice.

Lipirea Firelor: Odata ce lipitura a avut timp sa se raceasca si sa se solidifice, verifica daca lipitura este uniforma si acopera complet suprafetele conectate. Poti utiliza o lupa pentru a observa detaliile mai mici. Incearca sa misti usor firele conectate pentru a te asigura ca nu exista jocuri sau slabiciuni în conexiune.

Lipirea Componentelor: Pentru lipirea componentelor pe PCB, asigura-te ca fiecare pin al componentei este bine lipit de traseul corespunzator pe placa. De asemenea, inspecteaza cu atentie pentru a depista eventuale scurtcircuite sau lipituri nedorite intre pini.

Pentru a verifica calitatea semnalului si conexiunii electrice, poti utiliza echipamente de testare, cum ar fi osciloscopul sau multimetrul. Masoara rezistenta intre punctele lipite pentru a confirma o conexiune electrica buna. Utilizeaza osciloscopul pentru a monitoriza semnalul in zonele critice si pentru a detecta eventuale anomalii.

Daca observi orice defecte sau inconsecvente in conexiuni, este recomandat sa repari sau sa refaci lipiturile respective pentru a te asigura că proiectul este funcțional si stabil in timp. O verificare atenta si meticuloasa asigura ca dispozitivele electronice pe care le construiesti vor functiona corect si vor rezista testului timpului.


III. INSTRUMENTE SI MATERIALE NECESARE

Pentru a efectua cu succes lipiturile electronice, vei avea nevoie de un set de instrumente si materiale specifice. Iata o lista detaliata a acestora:

LETCON

Acest dispozitiv este utilizat pentru incalzirea cositorului si a suprafetelor pieselor ce urmeaza sa fie lipite. Letconul are trei componente principale:

- Maner: Realizat din lemn sau plastic, acesta ramane la temperatura camerei in timpul utilizarii.
- Element de incalzire: Partea care se incalzeste si este utilizata pentru topirea fludorului.
- Element de lucru: Acesta reprezinta zona care intra in contact direct cu materialul de lipit si suprafetele pe care le lipesti.

Exista mai multe tipuri de letcon:
1. Electric: Acest tip utilizeaza incalzire electrica pentru a incalzi varful de cupru. Temperatura poate atinge 300 °C, iar puterea variaza intre 60-100 Wati.


2. Pe Gaz: Asemanator cu un arzator de gaz, acest tip utilizeaza flacara deschisa pentru incalzirea suprafetelor.

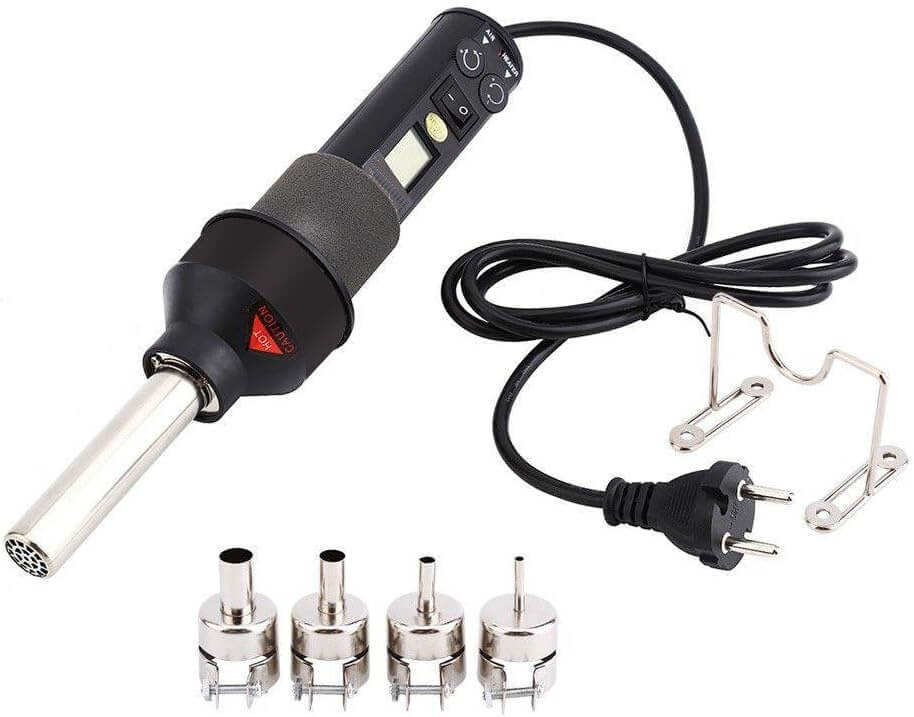

3. Aer Cald: Acest tip foloseste aer cald pentru incalzirea suprafetelor.




COSITOR

Materialul principal in procesul de lipire este fludorul/cositorul, un aliaj compus din diverse metale, avand un punct de topire mai mic decat cel al elementelor de conectat. Acesta poate contine staniu, cadmiu, argint, cupru, plumb sau nichel. Pentru a realiza conexiuni de calitate, este indicat sa fie folosit cel cu marcajul Sn60Pb40, care indica un aliaj de staniu si plumb. Formele de eliberare includ granule, pasta, pulbere, folie sau sarma, dar cel mai frecvent este utilizat sub forma de sarma.



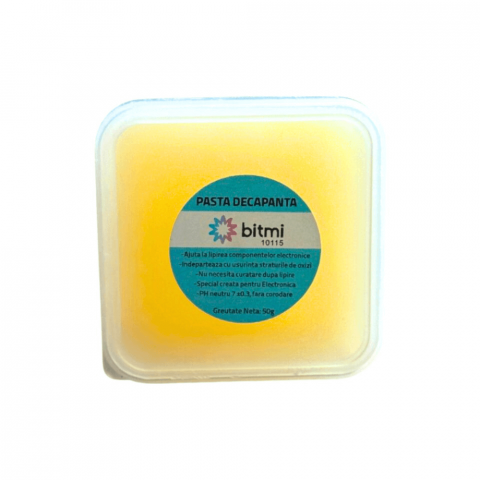

FLUX

Fluxul este esential pentru pregatirea suprafetelor inainte de lipire. Acesta consta intr-un amestec de substante organice si anorganice, care ajuta la curatarea si pregatirea suprafetelor metalice inainte de a aplica fludorul. Acesta are rolul de a inlatura impuritatile precum oxizii, grasimile sau alte reziduuri care pot afecta calitatea conexiunii.



Exista mai multe tipuri de fluxuri disponibile, iar alegerea corecta depinde de materialul pe care il lipesti si de conditiile de lucru.
  • Colofoniu: Fluxul de tip colofoniu este cel mai utilizat si raspandit. Acesta este obtinut din rasina de brad si contine acid abietic. Este des folosit in lipirea componentelor electronice pe PCB-uri, precum si in alte aplicatii industriale.
  • Acid Acetilsalicilic sau Fosforic: Uneori, in functie de tipul de materiale care urmeaza a fi lipite, se poate utiliza si acid acetilsalicilic sau fosforic. Aceste tipuri de flux pot fi mai agresive in pregatirea suprafetelor si pot necesita atentie suplimentara pentru indepartarea completa a reziduurilor dupa lipire.
  • Amoniac sau Sare de Borax: In anumite aplicatii, fluxurile pe baza de amoniac sau sare de borax pot fi utilizate pentru lipirea metalelor precum argintul sau aurul. Aceste tipuri de fluxuri sunt mai putin obisnuite si sunt utilizate in situatii specifice.

Este important sa utilizezi fluxul corespunzator pentru a obtine rezultatele dorite in procesul de lipire. Fluxul imbunatateste aderenta fludorului pe suprafata componentelor si ajuta la prevenirea formarii oxidului in timpul lipiturii. Cu toate acestea, trebuie sa fii atent cu excesul de flux, deoarece acesta poate ramane pe placutele PCB si poate atrage praf sau umiditate in timp, ceea ce poate afecta conexiunile in viitor.

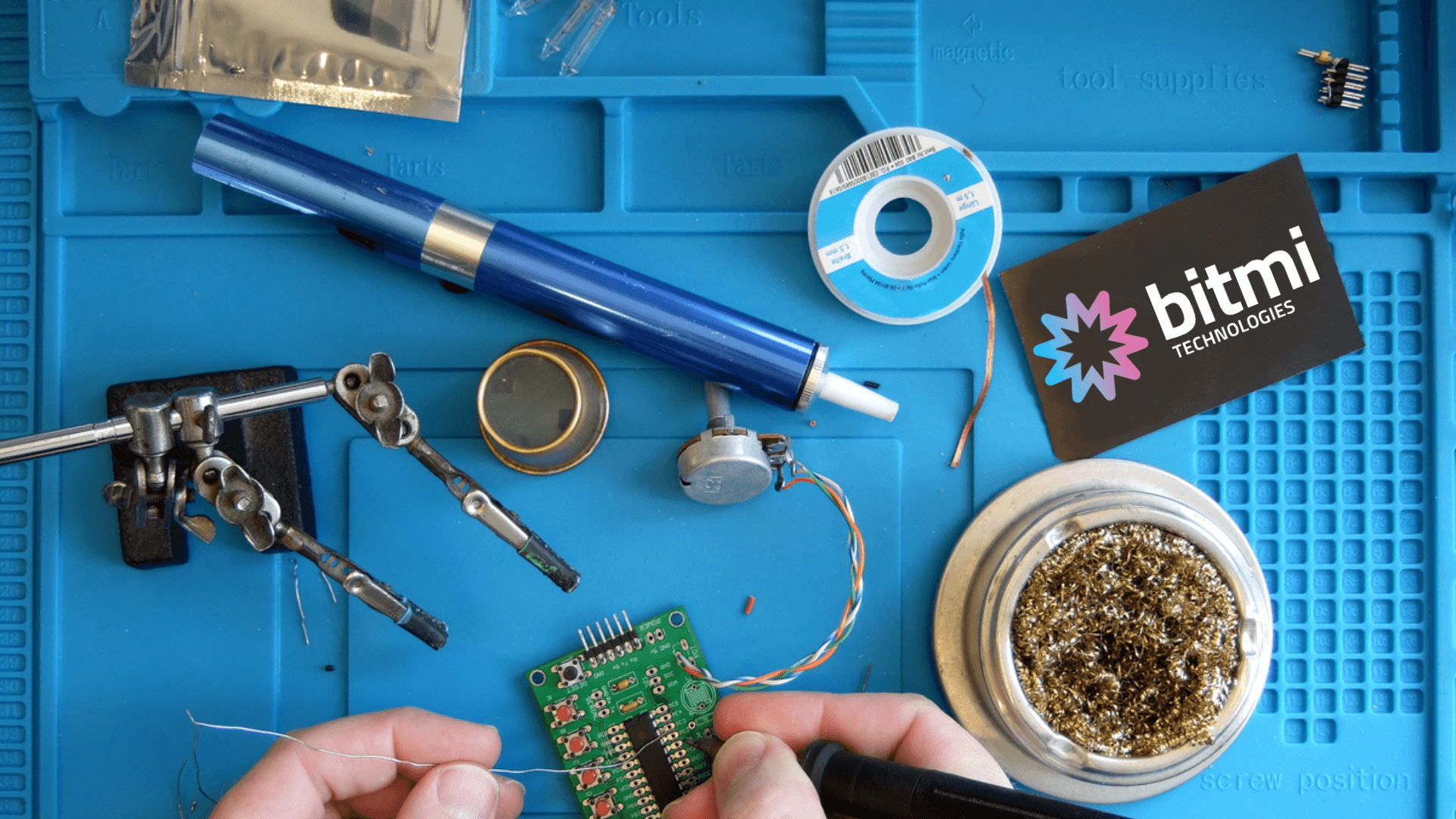

ALTE INSTRUMENTE

Pentru a efectua operatiunea de lipire cu succes, vor fi necesare si alte instrumente si materiale:

Loc de munca adecvat: Acoperit cu un material rezistent la lipitura topita, acesta poate fi o masa metalica sau un suport de metal/lemn.



Suport pentru letcon: Pentru a tine letconul in siguranta si la indemana.



Carpa umeda sau burete: Pentru curatarea varfului letconului.



Burete din sarma: Pentru curatarea varfului de lipit de depozitele de carbon.



Cleste dezizolare/Cutit/Dispozitiv de indepartare a izolatiei: Pentru indepartarea izolatiei de pe fire.



Alcool: Utilizat pentru curatarea suprafetelor si a instrumentelor inainte si dupa lipire, pentru a inlatura impuritatile.



Banda izolatoare: Folosita pentru a izola si proteja conexiunile lipite, oferind siguranta si izolatie.

Tub termocontractabil: Se contracta la incalzire pentru a oferi o izolatie sigura in jurul conexiunilor, protejandu-le de umiditate si factorii de mediu.



Este bine sa ai la indemana toate aceste instrumente si materiale pentru a te asigura ca procesul de lipire decurge cu precizie si eficienta. Utilizarea corecta a acestor unelte te va ajuta sa obtii conexiuni durabile.

Speram ca informatiile prezentate in acest articol au fost utile si ti-au oferit o intelegere mai buna a procesului de lipire a firelor si componentelor electronice. Cu aceste cunostinte, esti pregatit sa abordezi cu incredere proiectele viitoare ce implica lipituri electronice. Daca ai intrebari suplimentare sau ai nevoie de asistenta in alegerea uneltelor potrivite planurilor tale, nu ezita sa contactezi cu incredere echipa Bitmi AICI. Iti dorim mult succes si lipituri de durata!
