Daca lucrezi la un tablou electric, la un sistem fotovoltaic sau la un proiect DIY in atelier, stii deja ca o conexiune slaba creeaza probleme serioase. Conductorul poate fi corect dimensionat, protectiile pot fi alese corect, dar o sertizare facuta gresit duce la incalzire, pierderi de tensiune si defectiuni in timp.
Profilul clestelui de sertizat – hexagonal sau patrat – influenteaza direct modul in care se compacteaza firele in pin si cat de stabil ramane contactul electric. Alegerea nu tine doar de preferinta, ci de tipul conductorului, sectiunea acestuia si aplicatia concreta. Afla in continuare ce inseamna fiecare profil, unde se foloseste si cum alegi corect pentru lucrarile tale!

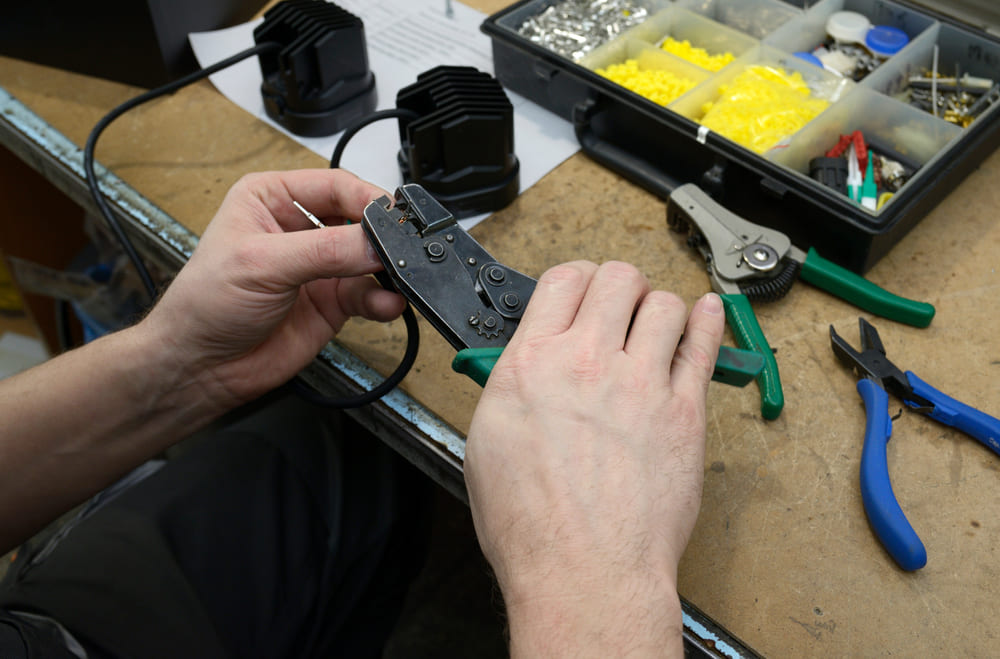

Ce inseamna sertizarea pinilor si de ce conteaza?
Un pin terminal (numit si tubulara sau ferula) este un manson metalic, de regula din cupru electrolitic cositorit, in care introduci capatul dezizolat al unui conductor multifilar. Prin sertizare, comprimi mecanic pinul peste firele conductorului, astfel incat obtii:
- contact electric stabil;
- rezistenta mecanica buna la smulgere;
- protectie impotriva oxidarii;
- o forma compatibila cu bornele cu surub sau clema.
Materialul pinilor influenteaza performanta. Cuprul asigura conductivitate ridicata, iar stratul de cositor limiteaza oxidarea. La aplicatii industriale, standardele precum DIN EN 60352-2 sau IEC 61238 stabilesc conditiile de sertizare pentru a garanta rezistenta mecanica si electrica.
Multi incepatori intreaba daca pot cositori conductorul in loc sa il sertizeze. In majoritatea cazurilor, nu este recomandat. Cositorul curge la temperaturi ridicate si se deformeaza sub presiunea surubului, iar contactul slabeste in timp. Sertizarea corecta mentine forma si presiunea constanta.
Daca vrei sa aprofundezi ce alte unelte folosesti frecvent in instalatii electrice, vezi si ghidul despre tipuri de clesti esentiali in trusa unui electrician.

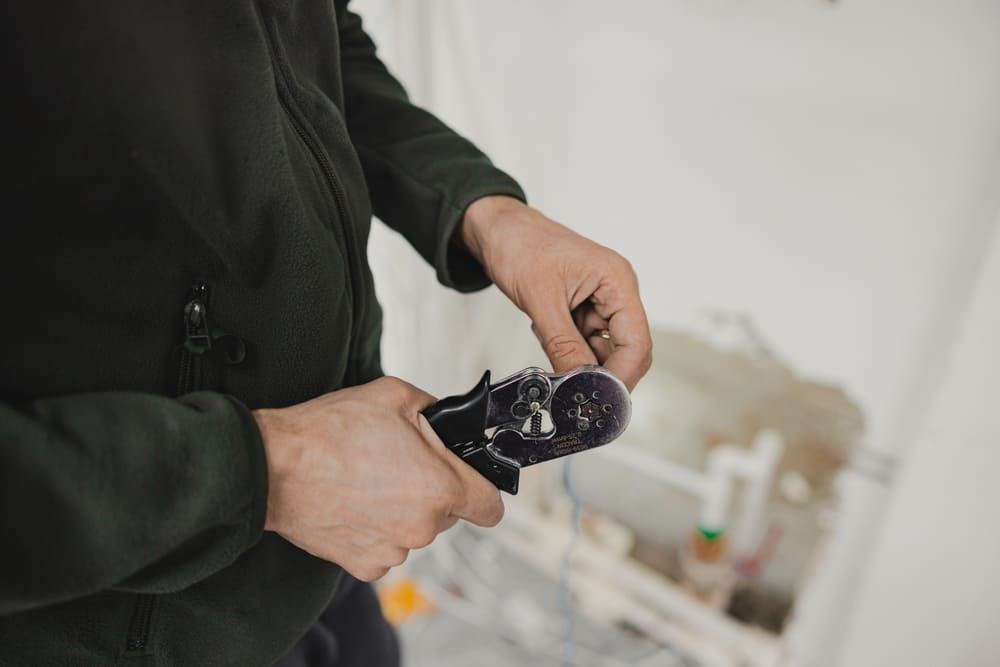

Cleste de sertizat cu profil hexagonal
Profilul hexagonal comprima pinul pe sase laturi. Dupa sertizare, sectiunea devine apropiata de un hexagon regulat. Aceasta geometrie distribuie presiunea uniform in jurul conductorului.
Avantaje
- Distributie echilibrata a presiunii
Cele sase puncte reduc concentrarile locale de efort. Pentru conductori de sectiune mare, acest lucru ajuta la mentinerea unei forme compacte si stabile.
- Potrivit pentru sectiuni mari
In majoritatea cazurilor, profilul hexagonal se foloseste pentru 6 mm², 10 mm², 16 mm² si peste, inclusiv la papuci electrici si lug-uri pentru conexiuni de putere.
- Conformitate cu standarde industriale
Multe aplicatii de distributie si comutatie cer sertizare hexagonala pentru a respecta cerintele DIN sau IEC.
- Forma compacta pentru borne de putere
Dupa sertizare, pinul intra usor in cleme de putere sau in conectori specifici instalatiilor fotovoltaice.
Un exemplu potrivit pentru lucrari mixte, inclusiv sectiuni pana la 16 mm², este clestele de sertizare pentru pini 0.08 - 16 mm² profil hexagonal Bitmi.
Limitari
- Nu compacteaza la fel de agresiv firele foarte subtiri si foarte flexibile (clasa 5 sau 6) in sectiuni mici.
- Necesita potrivire corecta intre matrice si sectiunea pinului. O alegere gresita duce la sertizare incompleta.
Unde folosesti profilul hexagonal:
- instalatii fotovoltaice si baterii;
- tablouri de putere industriale;
- alimentari pentru motoare electrice;
- conexiuni intre bare si cabluri de sectiune mare.
Daca lucrezi in aceste zone, exploreaza gama de clesti de sertizare disponibila in magazinul online Bitmi!
Cleste de sertizat cu profil patrat
Profilul patrat comprima pinul pe patru laturi. Rezultatul este o sectiune patrulatera, foarte bine adaptata bornelor cu surub si clemelor modulare din tablourile electrice.
Avantaje
- Compactare eficienta pentru conductori flexibili
Forma patrata strange ferm firele subtiri, reducand riscul ca unele sa iasa in afara pinului.
- Ideal pentru sectiuni mici si medii
Pentru 0.25 mm², 0.5 mm², 1.5 mm², 2.5 mm² sau 6 mm², profilul patrat ofera rezultate stabile in utilizare uzuala.
- Compatibilitate buna cu bornele standard
In tablouri rezidentiale sau comerciale, majoritatea bornelor sunt proiectate pentru tubulare sertizate patrat.
- Util in automatizari si circuite de comanda
In panouri de control, unde ai multe conexiuni subtiri, profilul patrat accelereaza lucrul si mentine ordinea cablajului.
Un model dedicat pentru 0.08–16 mm², utilizat frecvent in tablouri electrice, este clestele sertizat pini 0.08 - 16 mm² sectiune patrata, Bitmi.
Limitari
- Nu este alegerea potrivita pentru papuci de putere de sectiune mare.
- Pentru cabluri peste 16 mm², majoritatea aplicatiilor cer profil hexagonal sau prese hidraulice dedicate.
Comparatie directa: hexagonal vs. patrat
Pentru o imagine clara, analizeaza criteriile de mai jos:
-
Tip conductor
- Hexagonal: conductori rigizi sau multifilari compactati, sectiuni mari.
- Patrat: conductori flexibili, sectiuni mici si medii.
-
Interval uzual de sectiune
- Hexagonal: 6–50 mm² si peste (in functie de model).
- Patrat: 0.25–10 mm², uneori pana la 16 mm².
-
Aplicatii tipice
- Hexagonal: panouri fotovoltaice, distributie de putere, conexiuni industriale.
- Patrat: tablouri rezidentiale, automatizari, circuite de comanda.
-
Nivel de compactare
- Hexagonal: uniform, echilibrat.
- Patrat: mai concentrat, eficient pentru fire subtiri.
-
Compatibilitate cu standarde industriale
- Hexagonal: frecvent cerut in aplicatii de putere.
- Patrat: acceptat larg in instalatii de joasa tensiune.
Nu exista o alegere universala. Selectezi profilul in functie de lucrare, nu dupa obisnuinta.
Cum alegi corect clestele de sertizat?
Inainte sa comanzi, analizeaza cateva aspecte practice.
1. Tipul aplicatiilor tale
Daca realizezi tablouri electrice pentru locuinte sau spatii comerciale, profilul patrat acopera majoritatea lucrarilor. Daca instalezi sisteme fotovoltaice, statii de incarcare sau tablouri de putere, vei folosi frecvent profil hexagonal.
Pentru proiecte complexe, consulta si un specialist proiectant sau inginer electrician, mai ales daca lucrezi in mediul industrial sau institutional.
2. Intervalul de sectiune
Verifica ce sectiuni folosesti zilnic. Nu are sens sa alegi un cleste pentru 16 mm² daca tu lucrezi aproape exclusiv cu 1.5 si 2.5 mm². Pentru firme mici, PFA-uri sau ateliere de productie, alegerea corecta reduce erorile si timpul pierdut.
3. Mecanismul cu clichet
Un cleste profesional are mecanism cu clichet (ratchet). Acesta te obliga sa inchizi complet manerele pana la capat. Astfel:
- eviti sertizarile incomplete;
- obtii presiune constanta;
- reduci variatiile intre conexiuni.
4. Material si constructie
Alege un cleste din otel tratat termic, cu articulatii solide si manere ergonomice. Daca lucrezi zilnic, diferenta dintre un model ieftin si unul robust se vede rapid in precizie si durabilitate.
Cum realizezi corect o sertizare?
Respecta o procedura simpla si consecventa:
- Taie conductorul drept, fara a deforma firele.
- Dezizoleaza doar lungimea necesara, astfel incat conductorul sa umple complet pinul.
- Introdu conductorul pana la capat in tubulara.
- Pozitioneaza pinul in lacasul corect al clestelui, conform sectiunii.
- Strange manerele pana cand mecanismul cu clichet se elibereaza.
- Verifica printr-o usoara tractiune. Conductorul nu trebuie sa iasa.
Pentru rezultate stabile, foloseste pini si clesti compatibili dimensional. Amestecarea produselor cu tolerante diferite poate afecta calitatea conexiunii.
Greseli frecvente
- Folosesti profil patrat pentru papuci de putere mari.
- Alegi profil hexagonal pentru conductori foarte subtiri si flexibili.
- Nu finalizezi cursa completa a clichetului.
- Folosesti clesti universali sau improvizatii in locul unui cleste dedicat.
Aceste erori cresc rezistenta de contact si pot duce la incalzire locala. In instalatii conforme normativelor romanesti, astfel de practici nu sunt acceptate.
Daca vrei conexiuni sigure si repetabile, alege profilul potrivit pentru aplicatia ta si investeste intr-un cleste testat, cu mecanism precis si constructie solida. Analizeaza gama de scule de mana disponibila pe Bitmi.ro si echipeaza-ti corect trusa de lucru!
Intrebari frecvente (FAQ)
Ce profil aleg pentru tabloul electric al casei?
Pentru conductori flexibili de 1.5–6 mm² folositi in mod uzual in locuinte, profilul patrat ofera compactare buna si compatibilitate cu bornele modulare.
Ce folosesc pentru cabluri de 10 sau 16 mm²?
In majoritatea aplicatiilor de putere, profilul hexagonal asigura distributie uniforma a presiunii si respecta cerintele tehnice pentru sectiuni mai mari.
Pot folosi un singur cleste pentru toate lucrarile?
Da, daca alegi un model care acopera intervalul tau de sectiuni. Totusi, multi profesionisti pastreaza ambele profiluri pentru a acoperi aplicatii diferite.
De ce se incalzeste o conexiune sertizata?
Cauzele frecvente sunt: sertizare incompleta, pin nepotrivit pentru sectiunea conductorului sau alegerea gresita a profilului. Verifica fiecare pas si refa conexiunea daca este nevoie.
Este obligatorie sertizarea conform standardelor?
In aplicatii industriale si comerciale, da. Standardele precum DIN EN 60352-2 si IEC 61238 stabilesc cerinte pentru conexiuni mecanice si electrice sigure. Pentru proiecte complexe, consulta un inginer sau un electrician autorizat.
