O conexiune electrica sigura incepe cu o sertizare corecta. Poti avea cabluri bune si conectori potriviti, dar daca nu folosesti corect clestele de sertizat, risti contacte slabe, incalzire locala sau chiar defectiuni in timp. Sertizarea bine facuta fixeaza mecanic conductorul si asigura un contact electric stabil, fara sa apelezi la lipire.
Fie ca lucrezi la instalatia din casa, la un tablou electric, la un proiect de automatizare, la cablaje auto sau intr-un atelier de productie, ai nevoie de aceeasi baza: metoda corecta si unealta potrivita. Mai jos gasesti un ghid practic, care te ajuta sa folosesti corect un cleste de sertizat pini si sa eviti greselile frecvente.
Ce inseamna sertizarea pinilor si unde se foloseste?
Sertizarea reprezinta deformarea controlata a unui pin sau conector peste conductor, prin presiune mecanica. Nu folosesti caldura, ci forta aplicata uniform cu ajutorul clestelui. In urma presarii, metalul pinului se muleaza pe firele conductorului si creeaza un contact stabil, cu rezistenta electrica scazuta.
Gasesti aceasta metoda in:

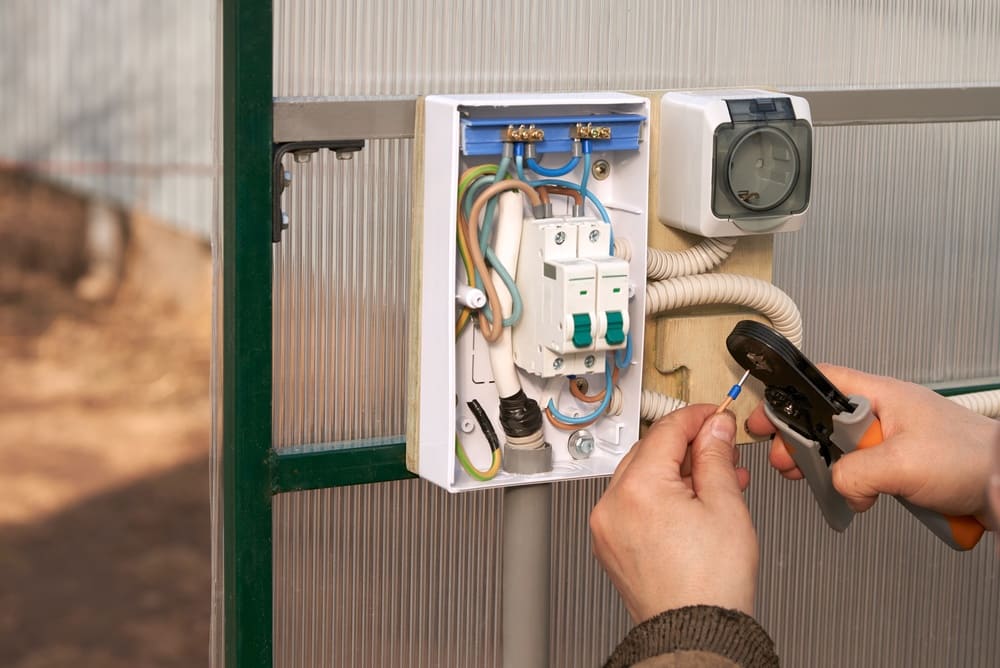

- tablouri electrice, unde folosesti ferule (tuleje) pentru conductori multifilari.
- instalatii rezidentiale si industriale, la papuci si ocheti electrici.
- domeniul auto, unde vibratiile impun conexiuni ferme.
- sisteme fotovoltaice cu conectori dedicati.

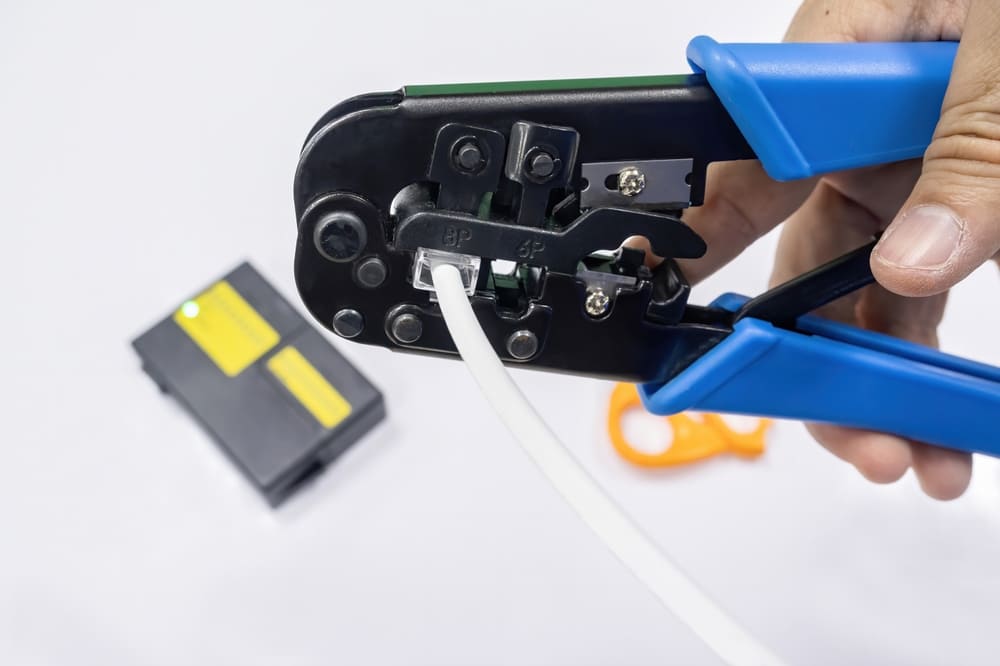

- retele de date sau electronica, la pini open barrel sau conectori modulari.
In majoritatea cazurilor, standardele pentru tablouri electrice impun folosirea ferulelor la conductori multifilari. Daca introduci direct firele sub surub, acestea se pot rupe sau desface, iar contactul devine instabil. O sertizare corecta previne aceste probleme si mentine parametrii electrici in limite sigure.
Tipuri de pini si conectori pe care ii poti sertiza
Inainte sa apuci clestele, identifica tipul de pin. Fiecare are o geometrie specifica si cere o matrita potrivita.
Pinii neizolati (open barrel) apar frecvent in electronica si automotive. Au doua zone distincte: una strange conductorul, cealalta fixeaza izolatia cablului pentru protectie mecanica. Daca nu aliniezi corect conductorul, obtii o prindere incompleta.
Conectorii izolati – papuci, ocheti, mufe tip furca sau plate – folosesc coduri de culoare pentru sectiuni uzuale:
- rosu: 0.5–1.5 mm²;
- albastru: 1.5–2.5 mm²;
- galben: 4–6 mm².
Aceste marcaje te ajuta sa alegi rapid varianta potrivita. Pentru utilizare uzuala in ateliere sau lucrari de mentenanta, aceste culori reduc mult riscul de eroare.
Ferulele protejeaza conductorii multifilari si distribuie uniform presiunea surubului. Le folosesti des in tablouri electrice, in instalatii industriale sau in proiecte realizate de scoli tehnice si cluburi de robotica.
Pentru conectori speciali ai nevoie de clesti dedicati. Poti consulta gama completa de clesti de sertizare pe site-ul Bitmi.ro. Alege intotdeauna unealta adaptata profilului pinului! O matrita nepotrivita deformeaza incorect metalul si compromite contactul.
Cum alegi corect clestele de sertizat?
Nu toti clestii functioneaza la fel. Daca esti la inceput sau daca vrei rezultate constante in productie sau mentenanta, alege un model cu mecanism cu clichet. Acesta aplica presiune controlata si nu se deschide pana nu finalizezi cursa completa. Eviti astfel sertizarile partiale.
Profilul de sertizare difera:
- hexagonal;
- patrat;
- oval;
- profile speciale pentru pini open barrel.
De exemplu, pentru pini cu profil patrat poti folosi un model dedicat, cum este acest cleste sertizare pini 0.25 - 10 mm², profil patrat Bitmi. Verifica mereu intervalul de sectiuni acceptat (mm² sau AWG). Daca lucrezi in productie sau in cadrul unei firme de instalatii, tine cont de uzura in timp. Un cleste folosit intens trebuie verificat periodic, iar daca observi deformari ale falcilor sau functionare neuniforma a clichetului, inlocuieste-l.
Pentru o imagine mai larga asupra tipurilor de clesti folositi in domeniul electric, poti consulta si articolul cu tipuri de clesti esentiali in trusa unui electrician.
Pregatirea conductorului inainte de sertizare
O sertizare buna incepe cu pregatirea corecta a cablului. Nu sari peste acest pas.
Alege tipul de conductor potrivit: monofilar (solid) sau multifilar (stranded). Verifica daca pinul suporta tipul respectiv. Unele modele sunt optimizate pentru multifilar si nu strang corect un conductor rigid.
Dezizoleaza la lungimea indicata de pin. Daca indepartezi prea multa izolatie, lasi conductorul expus si cresti riscul de scurtcircuit. Daca dezizolezi prea putin, izolatia intra in zona de contact si afecteaza conductivitatea.
Foloseste un cleste dedicat pentru dezizolare, care taie doar izolatia fara sa sectioneze firele fine. Gasesti modele potrivite in gama de clesti pentru dezizolat de la Bitmi.
La conductorii multifilari, rasuceste usor firele intre degete, fara sa le strangi excesiv. Asigura-te ca toate intra complet in pin. Un singur fir ramas in exterior poate genera incalzire locala in functionare.
Pasii pentru folosirea corecta a clestelui de sertizat
Urmeaza acesti pasi in ordine. Nu grabi procesul.
1. Masori si alegi pinul potrivit
Identifica sectiunea conductorului. Poti verifica marcajele de pe cablu sau folosesti un subler pentru masurare aproximativa a diametrului. Alege pinul corespunzator. Daca folosesti un pin prea mare, sertizarea ramane slaba. Daca este prea mic, tai firele si reduci sectiunea activa.
2. Pozitionezi pinul in matrita corecta
Introdu pinul in locasul corespunzator sectiunii. La clestii cu clichet, strange usor pana fixezi pinul, fara sa il deformezi complet. Verifica alinierea. Pinul nu trebuie sa fie inclinat.
3. Introduci conductorul in pin
Impinge conductorul pana la capatul zonei de sertizare. Izolatia trebuie sa ajunga la limita prevazuta, fara sa intre in zona de contact. La pini open barrel, asigura-te ca zona pentru izolatie si cea pentru conductor sunt ocupate corect.
4. Apesi complet pana la eliberarea clichetului
Strange manerele ferm, pana cand mecanismul se elibereaza automat. Nu te opri la jumatate. O presiune incompleta duce la contact instabil si rezistenta de tranzitie crescuta.
5. Verifici mecanic si vizual
Trage usor de conductor. Daca iese, sertizarea nu este corecta. Inspecteaza deformarea: trebuie sa fie uniforma, fara crapaturi in pin si fara taieturi in izolatie. Pinul trebuie sa fie aliniat cu axa cablului.
Pentru verificari suplimentare in proiecte tehnice sau educationale, poti folosi multimetre digitale sau testere, pentru a confirma continuitatea si rezistenta contactului.
Greseli frecvente si cum le eviti
- Multi incepatori aleg pinul dupa aproximare. Nu face asta. Verifica exact sectiunea.
- Unii folosesc un cleste universal pentru toate tipurile de conectori. Rezultatul variaza si apar deformari incorecte. Alege profilul potrivit pentru fiecare aplicatie.
- Dezizolarea gresita creeaza probleme frecvente. Prea lunga sau prea scurta, afecteaza atat siguranta, cat si functionarea. Lucreaza atent si masoara daca este nevoie.
- Nu combina sertizarea cu lipirea. Caldura poate modifica structura metalului si poate deteriora zona presata. In instalatii conforme cu normele din Romania, sertizarea corecta este suficienta pentru majoritatea aplicatiilor uzuale.
Daca vrei sa iti completezi trusa pentru lucrari electrice, poti consulta si recomandarile din articolul cu 10 scule esentiale in trusa oricarui electrician.
Se poate sertiza fara cleste dedicat?
Tehnic, poti presa un pin cu un cleste obisnuit. Practic, rezultatul este imprevizibil. Presiunea nu se distribuie uniform, iar conexiunea poate ceda in timp.
Pentru proiecte temporare, aceasta metoda poate functiona. Pentru instalatii permanente, productie sau lucrari realizate de firme, PFA-uri sau institutii, foloseste intotdeauna un cleste dedicat. Respecti astfel cerintele tehnice si reduci riscurile de defect.
Recomandari practice pentru rezultate stabile
- Exerseaza pe bucati de cablu inainte de montajul final. Vei intelege mai bine cum se comporta diferite tipuri de pini.
- Pastreaza clestele curat si depoziteaza-l intr-un spatiu uscat. Praful si umezeala pot afecta mecanismul cu clichet.
- Verifica periodic conexiunile in instalatii supuse vibratiilor, cum sunt cele auto sau din utilaje. In majoritatea cazurilor, o sertizare corecta rezista ani de zile, dar inspectia preventiva te ajuta sa previi opriri neplanificate.
Daca lucrezi in domenii precum electronica, automatizari sau distributie electrica, completeaza-ti echiparea si cu instrumente din categoriile electronica sau electrice, cum ar fi microscoape digitale pentru inspectie, senzori electronici sau echipamente pentru distributie si protectie. Alege unelte testate, potrivite aplicatiei tale! Descopera gama completa pe Bitmi.ro!
Intrebari frecvente (FAQ)
Cat de tare trebuie sa apas clestele de sertizat?
Apasa pana cand mecanismul cu clichet se elibereaza automat. Acest sistem controleaza presiunea si asigura deformarea corecta a pinului.
Pot refolosi un pin dupa o sertizare gresita?
Nu. Dupa deformare, structura metalului se modifica. Taie pinul si foloseste unul nou pentru a obtine o conexiune sigura.
Este mai buna sertizarea sau lipirea?
Pentru majoritatea aplicatiilor electrice uzuale, sertizarea corecta ofera stabilitate mecanica si electrica foarte buna, mai ales in medii cu vibratii.
Cum verific daca sertizarea are contact electric bun?
Realizeaza un test de smulgere si masoara continuitatea cu un multimetru digital. Rezistenta trebuie sa fie foarte mica, apropiata de cea a conductorului.
Cand trebuie sa inlocuiesc clestele de sertizat?
Inlocuieste-l daca observi uzura falcilor, functionare defectuoasa a clichetului sau rezultate neuniforme la sertizare. O unealta uzata compromite calitatea conexiunii.
