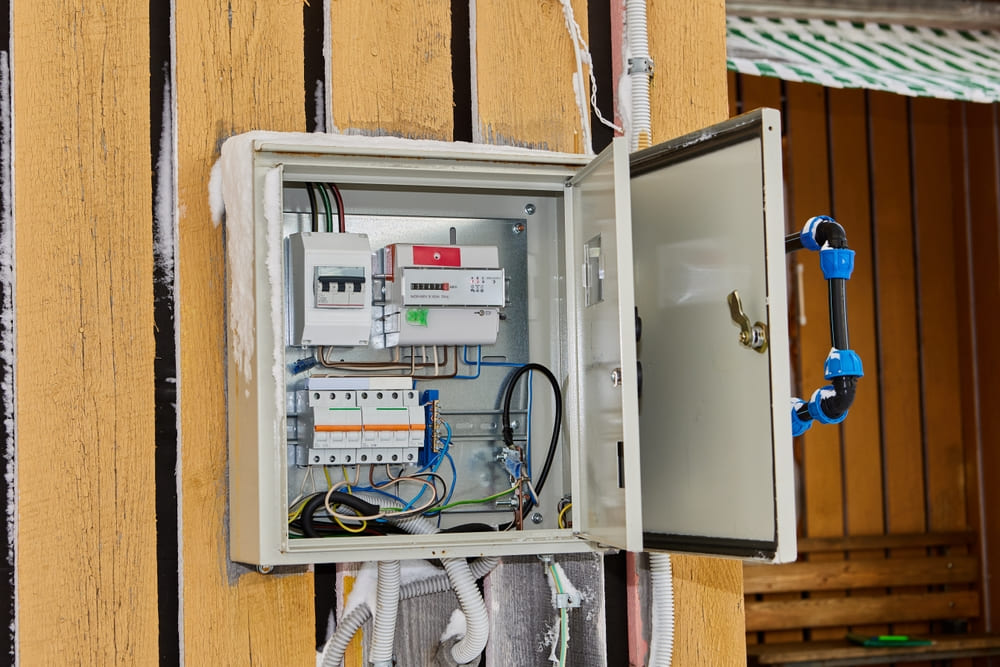

Contorul electric si tabloul general reprezinta punctul de plecare al intregii instalatii din casa sau atelierul tau. Daca aici apare o problema, efectele se propaga rapid: aparate defecte, sigurante declansate, miros de ars sau, in cazuri grave, incendiu. Multi utilizatori isi dau seama prea tarziu ca o protectie minima nu este suficienta pentru o instalatie solicitata zilnic de electrocasnice, scule electrice sau echipamente industriale usoare.
Daca esti pasionat de proiecte DIY, administrezi un mic atelier sau coordonezi o firma de constructii, stii cat de importanta este stabilitatea alimentarii. O simpla fluctuatie poate opri un utilaj, poate afecta un invertor sau poate arde sursa unui sistem de automatizare. De aceea, merita sa intelegi clar de ce apar aceste probleme si cum le poti preveni printr-o schema de protectie corect gandita.
In acest ghid gasesti solutii tehnice testate in practica, astfel incat sa poti lua decizii informate si sa alegi echipamente potrivite pentru locuinta, atelier sau spatiu comercial.
De ce apar arderile si fluctuatiile la nivelul contorului electric?
Fluctuatii de tensiune electrica – cauze frecvente
Tensiunea nominala dintr-o retea monofazata este 230V, iar in retelele trifazate 400V intre faze. In realitate, valorile oscileaza. In majoritatea cazurilor, reteaua permite abateri de ±10%. Asta inseamna ca poti avea 207–253V fara ca distribuitorul sa considere situatia anormala.
Problemele apar atunci cand:
- Apar descarcari atmosferice. Un trasnet care loveste reteaua aeriana sau solul din apropiere induce supratensiuni de mii de volti. Chiar daca locuinta nu este lovita direct, impulsul se propaga pe conductoare.
- Se fac manevre in reteaua distribuitorului. Reanclansarile automate dupa avarii sau comutarile intre linii produc variatii bruste. Le observi prin becuri care palpaie sau prin resetarea centralelor termice.
- Pornesc echipamente cu motoare puternice. Compresoarele, pompele submersibile sau aparatele de aer conditionat trag un curent mare la pornire. Daca instalatia este subdimensionata, tensiunea scade temporar.
- Exista contacte slabe la contor sau in tablou. O borna slab stransa creste rezistenta de contact. Rezistenta produce caldura. Caldura duce la oxidare si la un cerc vicios care poate termina cu arderea izolatiei.
- Reteaua din zona este supraincarcata. In cartiere vechi sau in zone rurale, tensiunea poate cobori frecvent sub 210V. Aparatele compenseaza prin cresterea curentului, iar conductoarele se incalzesc mai mult.
Daca folosesti scule si unelte profesionale, cum ar fi compresoare, aparate de sudura sau echipamente CNC de mici dimensiuni, aceste variatii devin si mai problematice. Electronica de control este sensibila si reactioneaza rapid la supratensiuni.
Ce inseamna „contor ars” si cum se produce?
Un contor ars nu inseamna neaparat flacari vizibile. De cele mai multe ori, procesul incepe discret, la nivelul bornelor.
Ai urmatorul scenariu tipic: conductorul nu este strans corect in borna. Apare o suprafata mica de contact. Curentul trece prin acea zona ingusta si incalzeste punctul respectiv. In timp, izolatia se innegreste, surubul se slabeste si mai mult, iar temperatura creste.
In paralel, pot aparea micro-arcuri electrice. Aceste scantei locale ating temperaturi foarte ridicate, chiar peste 3000°C pe suprafete mici. Materialul conductor se deterioreaza, iar carcasa din plastic se poate topi.
Suprasarcina agraveaza situatia. Daca adaugi mai multi consumatori pe un circuit gandit initial pentru sarcini reduse, contorul si conexiunile lucreaza aproape de limita. Fara protectii suplimentare, orice fluctuatie devine periculoasa.
Niveluri de protectie pentru contor si instalatie
O instalatie sigura se bazeaza pe mai multe straturi de protectie. Fiecare dispozitiv are o functie clara. Nu te baza pe o singura siguranta.
1. Protectie la intrarea in tablou
Limitator de supratensiune (SPD)
SPD-ul deviaza impulsurile de tensiune catre pamant si limiteaza varful la o valoare suportabila pentru echipamente. Se monteaza imediat dupa intrerupatorul general, cu legatura cat mai scurta la bara de impamantare.
In locuinte se foloseste in general SPD Clasa II. Daca ai paratrasnet sau cladirea este expusa direct la descarcari, adauga si Clasa I la intrare.
Verifica doua lucruri importante:
- curentul nominal de descarcare (minim 20 kA pentru Clasa II);
- rezistenta prizei de pamant, ideal sub 4 ohmi.
Fara o impamantare corecta, SPD-ul nu poate functiona eficient. Daca vrei sa verifici instalatia completa, consulta si ghidul despre cum sa te asiguri ca tabloul tau electric respecta normele de siguranta.
Releu de protectie la tensiune
Un releu de tensiune monitorizeaza permanent valorile din retea. Daca tensiunea depaseste pragul setat sau scade sub limita minima, dispozitivul decupleaza alimentarea.
Gasesti modele de relee electrice pe bitmi.ro. Pentru o locuinta monofazata, poti seta de exemplu:
- prag superior: 250–260V
- prag inferior: 180–190V
- timp de reconectare: 60–120 secunde
In zonele cu variatii frecvente, acest dispozitiv protejeaza centralele termice, frigiderele si echipamentele IT. Intr-un atelier, protejeaza sursele de alimentare si modulele electronice sensibile.
Dispozitive AFDD
AFDD-ul detecteaza arcurile electrice care nu declanseaza neaparat sigurantele clasice. Analizeaza forma de unda a curentului si identifica tiparele specifice unui arc periculos. Pe bitmi.ro ai acces la o gama variata de dispozitive AFDD detectare defect arc electric.
Recomandam montajul pe circuitele de prize din dormitoare, birouri, spatii cu materiale combustibile sau in cladiri vechi. In scoli tehnice sau laboratoare de electronica, unde exista multe conexiuni si cabluri flexibile, AFDD-ul reduce riscul de incendiu generat de conductoare deteriorate.
2. Protectie la nivel de circuit
Sigurante automate moderne
Sigurantele automate intrerup alimentarea la supracurent sau scurtcircuit. Alege curba potrivita (B, C sau D) in functie de tipul consumatorilor. Pentru prize uzuale se foloseste frecvent curba C.
Daca vrei sa intelegi diferentele fata de modelele clasice, citeste si comparatia dintre sigurante automate si sigurante fuzibile pe blogul Bitmi!
Intr-un atelier de productie mica, separa circuitele pentru iluminat, prize generale si utilaje. Astfel limitezi efectele unui defect si mentii continuitatea activitatii.
Stabilizator de tensiune
Stabilizatorul mentine tensiunea de iesire aproape constanta, chiar daca la intrare apar variatii lente. Este util pentru:
- echipamente IT;
- sisteme de supraveghere;
- aparatura medicala usoara;
- bancuri de test electronice.
Alege o putere cu 20–30% peste consumul maxim al echipamentului. Pentru rezultate stabile, tine cont si de curentul de pornire.
Prize cu protectie la supratensiune
Acestea contin varistoare care absorb impulsuri rapide. Nu inlocuiesc SPD-ul din tablou, dar adauga un nivel suplimentar de protectie pentru TV, PC sau router.
Verifica valoarea in Jouli. Pentru echipamente IT, cauta peste 2000J si inlocuieste priza daca indicatorul de protectie nu mai functioneaza.
Cum alegi corect protectia pentru contor electric?
Alege solutia dupa tipul cladirii si nivelul de risc.
- Apartament in bloc: in majoritatea cazurilor, SPD Clasa II + releu de tensiune sunt suficiente.
- Casa individuala: SPD Clasa I+II, releu si, la nevoie, AFDD pe circuite selectate.
- Atelier sau spatiu comercial mic: protectie trifazata, releu dedicat pentru toate fazele si separare clara pe circuite.
- Institutie publica sau scoala: protectie redundanta si verificari periodice documentate.
Nu ignora compatibilitatea cu tabloul. Verifica numarul de module disponibile pe sina DIN. Fiecare dispozitiv ocupa spatiu, iar improvizatiile reduc siguranta.
Daca lucrezi frecvent la instalatii, foloseste instrumente adecvate din categoria Scule si Unelte, cum ar fi multimetre digitale sau testere de rezistenta a impamantarii. Pentru proiecte tehnice mai complexe, poti integra si echipamente din zona de electronice, de exemplu module electronice sau senzori pentru monitorizare.
Montaj corect si verificari periodice
Respecta o ordine logica in tablou:
- Intrerupator general
- SPD
- Releu de tensiune
- Sigurante automate si/sau AFDD pe circuite
- Protectii diferentiale (RCD), daca nu sunt integrate
Foloseste conductoare de sectiune corecta si strange bornele la cuplul recomandat. Evita legaturile lungi si incurcate intre SPD si bara de pamant.
Programeaza o verificare anuala. Controleaza:
- strangerea bornelor;
- urmele de incalzire;
- functionarea indicatorilor de pe SPD;
- rezistenta prizei de pamant.
Daca ai acces la o camera termica, identifica rapid punctele fierbinti. In lipsa ei, un termometru cu infrarosu ofera informatii utile.
Protejarea contorului electric inseamna mai mult decat evitarea unei reparatii costisitoare. Inseamna continuitate in lucru, siguranta pentru familie sau angajati si control asupra instalatiei tale. Alege dispozitive testate de pe bitmi.ro, monteaza-le corect si verifica-le periodic!
Intrebari frecvente (FAQ)
De ce fluctueaza tensiunea chiar daca instalatia este noua?
Fluctuatiile provin adesea din reteaua externa, nu din instalatia ta. Manevrele distribuitorului, suprasarcinile din zona sau descarcarile atmosferice afecteaza si instalatiile noi. Un releu de tensiune si un SPD reduc riscul pentru echipamente.
Este suficienta o singura siguranta automata pe general?
Nu. Siguranta generala protejeaza la scurtcircuit si supracurent mare, dar nu detecteaza arcuri electrice si nu reactioneaza la supratensiuni tranzitorii. Ai nevoie de protectii dedicate pentru fiecare tip de risc.
Pot monta singur un SPD sau un releu de tensiune?
Daca ai experienta si cunostinte solide in domeniu, poti realiza montajul respectand schema producatorului. Totusi, pentru instalatii trifazate sau cladiri comerciale, apeleaza la un electrician autorizat.
Cat de des trebuie verificata impamantarea?
Pentru utilizare uzuala in locuinte, verifica la 1–2 ani. In spatii industriale sau institutii, controlul anual este o practica recomandata. Masoara cu un tester dedicat pentru rezultate corecte.
Ce fac daca observ urme de ars la contor?
Opreste imediat alimentarea din intrerupatorul general si anunta distribuitorul. Nu interveni direct asupra contorului sigilat. Dupa remediere, analizeaza cauza si instaleaza protectii suplimentare daca lipsesc.
