Atunci cand iti amenajezi un laborator de electronica, te gandesti imediat la instrumente esentiale precum multimetrul, osciloscopul sau sursa de alimentare. Pe lista scurta a accesoriilor indispensabile, generatorul de semnal nu se vede mereu din prima. Este o unealta discreta, poate mai tehnica decat celelalte, dar cu un rol important in orice proiect care implica testare, masurare sau optimizare. Fara el, multe dintre procedurile obisnuite din laborator ar deveni dificil de executat sau chiar imposibile.
Un generator de semnal iti permite sa reproduci conditii reale, sa verifici reactia circuitelor la stimuli controlati si sa identifici probleme care altfel ar trece neobservate. In practica, este instrumentul care te ajuta sa pui in miscare orice idee electronica, pentru ca simuleaza exact semnalul pe care l-ai astepta de la un senzor, un modul sau un echipament extern. De aceea, este considerat o unealta „invizibila”, dar absolut vitala, pentru ca fara el nu poti testa corect un circuit si nu poti calibra un echipament. Afla in continuare cum functioneaza un generator de semnal, de ce este important si cum sa alegi unul potrivit pentru laboratorul tau!
Ce este un generator de semnal si cum functioneaza?
Generatorul de semnal reprezinta un aparat electronic care produce semnale electrice cu forma si frecventa bine definite. Cele mai uzuale forme de unda pe care le poate genera sunt:
- unda sinusoidala: folosita pentru testarea filtrelor sau a circuitelor analogice.
- unda patrata: utila la testarea circuitelor logice, comutatoarelor si temporizatoarelor.
- unda triunghiulara sau forme arbitrare: ideale ca sa simulezi semnale de control sau comportamente particulare in sisteme dinamice.
De exemplu, daca vrei sa vezi cum raspunde un filtru pasiv trece-jos la diferite frecvente, folosesti un generator care introduce o unda sinusoidala si urmaresti reactia cu un osciloscop. In plus, cu acest aparat poti verifica daca un circuit de amplificare distorsioneaza semnalul sau poti simula intrarile pentru un microcontroler fara sa astepti finalizarea prototipului.
De ce este generatorul important in laboratorul de electronica?
Fie ca amenajezi un laborator acasa sau gestionezi testari profesionale, generatorul de semnal completeaza echipamentele de baza. Iti explica rapid comportamentul componentelor sau te ajuta sa identifici erorile dintr-o schema. Iata cateva activitati pentru care un generator de semnal devine indispensabil!
- Testezi circuite si echipamente electronice: vezi daca un comparator functioneaza exact la pragul de comutare sau daca un amplificator respecta specificatiile pe diverse frecvente.
- Simulezi senzori si intrari digitale: generezi semnale standard, ca astfel sa studiezi reactia unui microcontroler sau a unui sistem de control fara sa fie nevoie de monturi suplimentare.
- Analizezi raspunsul circuitelor: identifici usor zgomotul, distorsiunile sau alte probleme din etajele logice sau analogice.
De exemplu, atunci cand observi probleme de transmisie in montajul tau audio, poti injecta o unda sinusoidala si urmari unde apare pierderea sau distorsiunea. Alege din magazinul online Bitmi generatorul potrivit proiectelor tale si obtii rezultate masurabile, rapide si corecte, fara improvizatii!
Cum alegi un generator de semnal?
Alegerea unui generator poate parea complicata, mai ales daca nu ai folosit unul pana acum. Totusi, procesul devine mult mai clar daca pornesti de la proiectele pe care urmeaza sa le faci si de la tipul de aplicatii pe care vrei sa le sustii. Un generator bun trebuie sa fie precis, stabil, usor de utilizat si compatibil cu nevoile tale tehnice, fie ca lucrezi la nivel hobby, fie ca desfasori activitati profesionale. Daca te intereseaza achizitia unui generator, este util sa compari cateva caracteristici.
Intervalul de frecventa
Primul parametru la care te uiti este intervalul de frecventa. Acesta iti arata limita pana la care generatorul poate produce semnale utilizabile. Ai nevoie de un model care sa acopere atat frecvente joase (de la cativa Hertz) pana la niveluri inalte, precum 40MHz sau chiar 80MHz. Generatorul de semnal AD9850 functioneaza bine pentru aplicatii Arduino sau dezvoltari in radiofrecventa.
Stabilitatea semnalului si optiunile de modulare
Stabilitatea este un criteriu critic. Un generator instabil duce la erori de masurare si la interpretari gresite ale rezultatelor. Modelele premium ofera o stabilitate excelenta si distorsiuni armonice reduse, astfel incat semnalul ramane curat si predictibil. Echipamentele moderne, cum este generatorul de semnal Victor 2060H, ofera control precis asupra amplitudinii si formei de unda, cu mentinerea parametrilor la valori constante pe toata durata testarii.
Interfete si control digital
Generatoarele moderne includ interfete digitale intuitive: ecrane LCD, meniu clar, intrari USB sau chiar conectivitate pentru control din PC. Aceste functii iti usureaza munca si iti permit sa ajustezi rapid parametrii, sa salvezi configuratii sau sa lucrezi cu forme de unda personalizate. Daca iti doresti automatizare sau testari repetitive, modele precum generatorul de semnal Juntek PSG9080 vin cu conectivitate USB si optiuni pentru generare de semnale simultane pe doua canale.
Cand alegi un generator de semnal, verifica si:
- frecventa maxima sustinuta;
- diversitatea formelor de unda;
- exactitatea controlului asupra amplitudinii;
- posibilitatea de a salva si reincarca setari.
Aceste criterii influenteaza precizia testelor si eficienta ta in laborator.
Exemple practice de utilizare a generatorului de semnal
Generatorul ofera multe aplicatii utile, mai ales in fazele de testare si dezvoltare:
- calibrare echipamente de masura: setezi un semnal standard ca sa verifici cu precizie afisajul unui osciloscop sau contor de frecventa.
- testarea filtrelor si amplificatoarelor: introduci semnale controlate pentru a determina raspunsul in frecventa sau gradul de amplificare.
- simularea intrarilor de senzori: reduci timpul de dezvoltare pentru un prototip, avand la dispozitie semnale standard, fara sa construiesti in prealabil tot circuitul periferic.

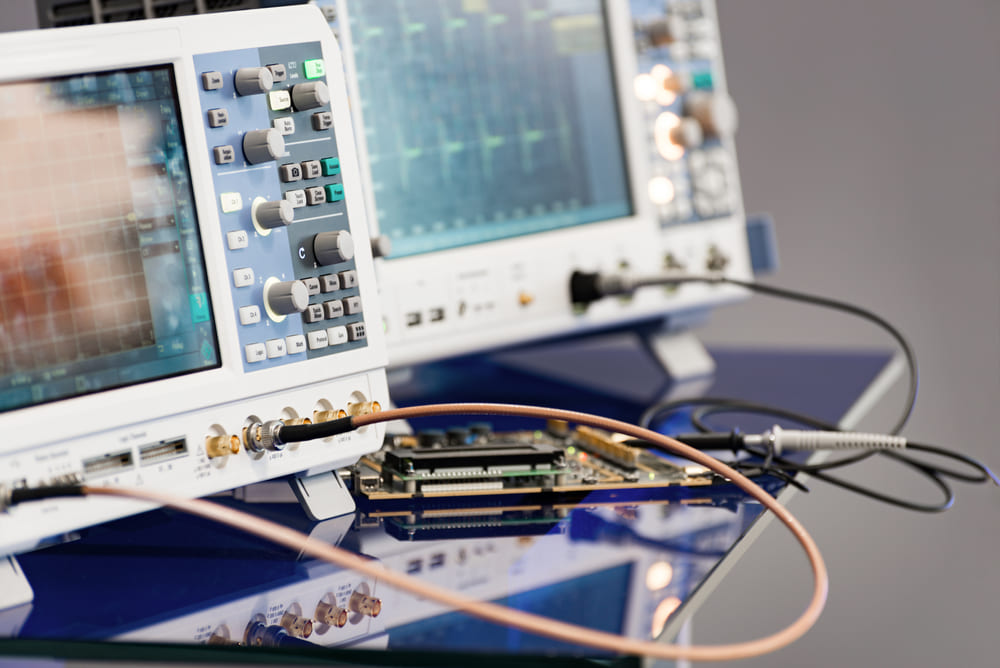

Cum integrezi generatorul de semnal in laboratorul de electronica?
Colaborarea dintre generatorul de semnal, osciloscop, multimetru si sursa de alimentare iti ofera o imagine completa asupra functionarii oricarui montaj. De exemplu, setezi generatorul pentru a injecta un semnal de test, urmaresti raspunsul cu osciloscopul si monitorizezi alimentarea, totul in acelasi flux.
Daca lucrezi la proiecte complexe sau ai nevoie de economie de timp, aparatele cu control digital, ca PSG9080, permit rularea automata a unor secvente si memorarea parametrilor de testare. Automatizarea reduce greselile umane si accelereaza diagnoza.
Poti optimiza utilizarea generatorului astfel:
- configurezi presetari pentru testele cele mai folosite.
- folosesti conectivitatea digitala pentru precizie si repetabilitate.
- integrezi semnalele de test cu masuratorile osciloscopului, astfel incat sa identifici rapid orice problema de functionare.
Daca vrei sa afli mai multe solutii si trucuri pentru amenajarea unui laborator de electronica, gasesti sugestii utile în atelierul Bitmi.
Recomandari pentru utilizarea corecta a generatorului de semnal
Pentru a te bucura de performante constante si o durata lunga de viata, este bine sa urmezi cateva recomandari simple:
- configureaza corect parametrii de lucru (tensiune, frecventa, forma de unda) pentru fiecare test.
- nu supraincarca circuitele cu semnale de amplitudine ridicata.
- verifica intotdeauna impamantarea si conexiunea corecta a cablurilor, mai ales la frecvente mari.
- calibreaza si intretii periodic generatorul si cablurile, ca sa eviti rezultate eronate.
Generatorul de semnal este unealta discreta fara de care un laborator de electronica nu poate functiona la standarde profesioniste. Te ajuta sa testezi, sa calibrezi si sa optimizezi circuite intr-un mod eficient si controlat. Daca iti doresti sa ai un flux de lucru stabil si rezultate precise, acesta este unul dintre instrumentele pe care trebuie sa le ai in arsenal. Daca vrei sa descoperi generatoare de semnal testate, fiabile si potrivite pentru proiecte variate, descopera gama completata în catalogul Bitmi!
Intrebari frecvente
Ce tip de generator de semnal este potrivit pentru incepatori?
Pentru proiecte educationale si aplicatii simple, un generator de functii cu interval de frecventa pana la cateva sute de kHz este suficient. Acesta iti permite sa testezi circuite de baza, sa inveti formele de unda si sa simulezi semnalele cel mai des folosite in electronica.
Ce diferenta exista intre un generator de functii si unul arbitrar?
Un generator de functii produce forme de unda standard, precum sinus, triunghi sau dreptunghi. Un generator arbitrar iti permite sa programezi forme de unda complexe, ideale pentru proiecte avansate sau pentru simularea unor semnale reale provenite de la senzori sau module de comunicatie.
Cat de importanta este stabilitatea semnalului?
Stabilitatea este esentiala, mai ales daca lucrezi cu circuite sensibile sau cu frecvente mari. Un semnal instabil duce la erori de masurare si poate afecta acuratetea testelor. De aceea, generatoarele premium ofera stabilitate ridicata si distorsiuni reduse.
Pot folosi generatorul de semnal pentru depanare?
Da, generatorul este unul dintre cele mai bune instrumente de depanare. Iti permite sa introduci semnale controlate in diferite puncte ale circuitului si sa observi raspunsul acestuia, ceea ce te ajuta sa identifici rapid defectele sau zonele problematice.
Ce accesorii sunt necesare pentru utilizarea corecta a unui generator?
Ai nevoie de cabluri coaxiale de calitate, sonde potrivite domeniului de frecventa, eventual adaptoare BNC si un osciloscop pentru vizualizarea semnalului. Aceste accesorii asigura un transfer corect al semnalului si reduc interferentele.
