Amenajarea propriului laborator de electronica: Sfaturi si produse recomandate

Amenajarea propriului laborator de electronica: Sfaturi si produse recomandate
In era digitala in care traim, pasionatii de electronica si inginerii amatori au oportunitatea de a-si transforma pasiunea in realitate chiar in confortul propriilor case. Amenajarea unui laborator de electronica acasa nu este doar un vis pentru multi, ci si o necesitate in evolutia si invatarea continua in acest domeniu fascinant. Cu tehnologia in continua avansare si cu resursele online usor accesibile, posibilitatile de experimentare si dezvoltare personala in domeniul electronicelor sunt nelimitate.

Amenajarea unui spatiu dedicat pentru electronica acasa nu este doar un moft, ci o investitie in cresterea si dezvoltarea pasiunii pentru acest domeniu. Un laborator bine organizat si echipat nu numai ca faciliteaza invatarea si experimentarea, dar poate stimula si creativitatea si inovatia. De la proiecte simple de amator pana la dezvoltarea unor inventii complexe, un spatiu adecvat poate face diferenta intre un experiment reusit si unul esuat.

Te vom indruma sa acorzi atentia necesara unor aspecte precum alegerea locatiei potrivite pentru laborator, echipamentele esentiale si modalitati eficiente de organizare a spatiului si a echipamentului. De asemenea, iti vom oferi recomandari practice si sugestii pentru incepatori, pentru a te ajuta sa iti incepi calatoria in lumea fascinanta a electronicii.


I. Amenajarea spatiului de lucru



Primul pas crucial in amenajarea unui laborator de electronica acasa este sa alegi locatia potrivita pentru acesta. Ideal ar fi sa ai un spatiu dedicat in casa, precum o camera mica sau un colt al unei incaperi, unde sa poti sa te concentrezi si sa lucrezi fara a fi deranjat. Alegerea unei locatii linistite, cu acces la prize electrice si suficienta iluminare naturala sau artificiala sunt aspecte importante de luat in considerare in acest proces.

Odata ce ai stabilit locatia, urmatorul pas este sa te gandesti la modul in care vei organiza echipamentul si mobilierul in laborator. Este important sa ai o planificare atenta pentru a maximiza spatiul disponibil si a facilita accesul la echipamentele si instrumentele de lucru. Utilizarea rafturilor, sertarelor si a altor solutii de depozitare poate fi utila pentru a mentine ordinea si organizarea in laborator.


II. Echipamente esentiale pentru laboratorul de electronica

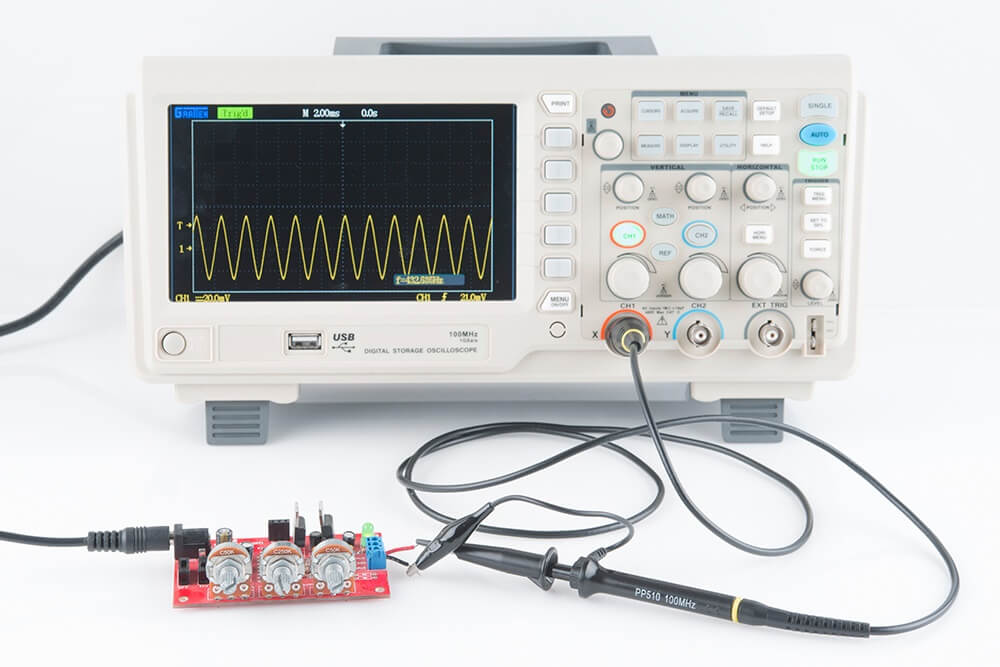

· Osciloscop

Un osciloscop este un instrument de masura esential intr-un laborator de electronica, utilizat pentru a vizualiza si a analiza semnalele electrice in domeniul timpului. Acesta este util in diagnostica si depanarea circuitelor electronice, permitand vizualizarea formei de unda, frecventei, amplitudinii si a altor caracteristici ale semnalului. Un osciloscop de calitate poate face diferenta in intelegerea comportamentului circuitelor si in rezolvarea problemelor tehnice.


Pentru alegerea unui osciloscop potrivit, este important sa iei in considerare urmatorii parametri:
Latimea de banda: Aceasta reprezinta gama de frecvente pe care osciloscopul poate sa o masoare si sa afiseze. Pentru un amator, un osciloscop cu o latime de banda intre 50 MHz si 100 MHz ar fi suficienta pentru majoritatea proiectelor.
Rezolutia verticala: Este importanta pentru a distinge detaliile semnalului. Pentru majoritatea aplicatiilor, un osciloscop cu o rezolutie verticala de 8 biti ar fi adecvata.
Numarul de canale: Acesta indica cate semnale pot fi afisate simultan. Pentru flexibilitate in testare, un osciloscop cu 2 sau 4 canale ar fi recomandat.

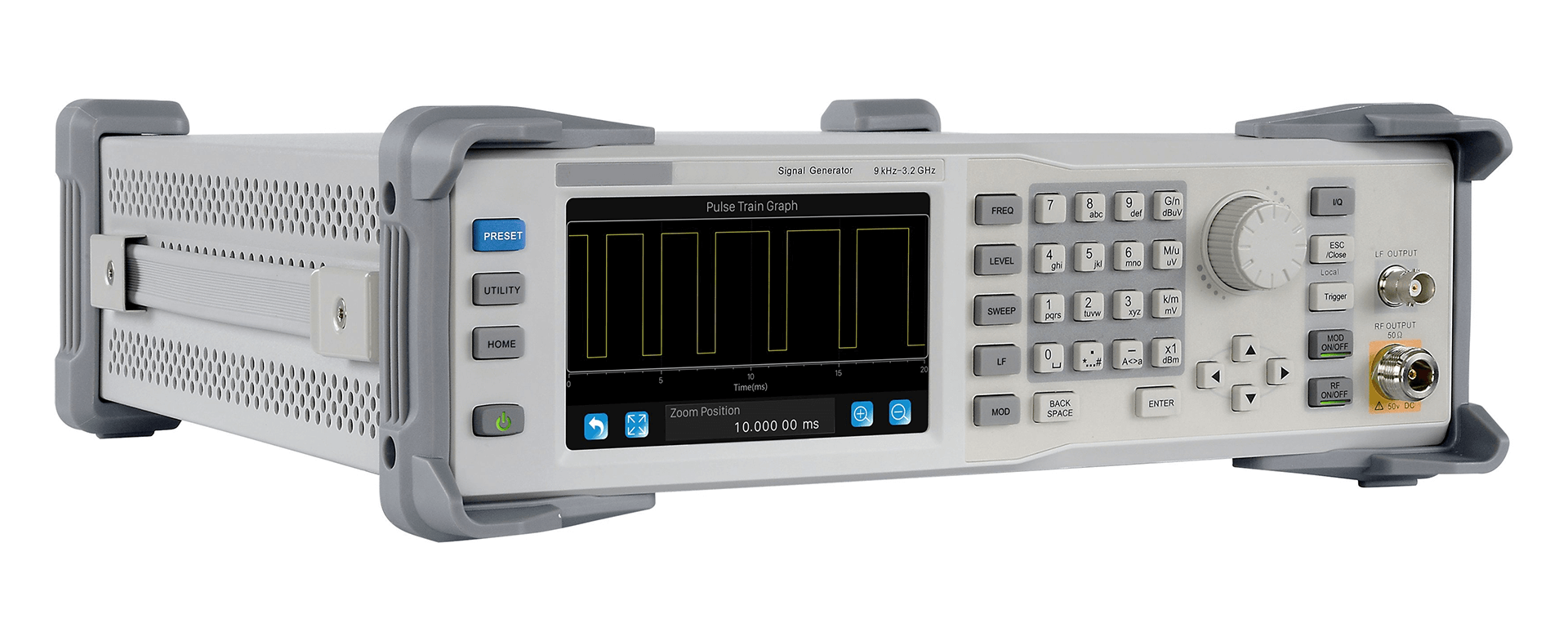

· Generator de semnal

Un generator de semnal este un alt echipament esential in laboratorul de electronica, utilizat pentru a produce semnale de diferite forme si frecvente. Acesta poate fi folosit in testarea si caracterizarea circuitelor, in calibrarea echipamentelor si in diverse aplicatii de laborator. Un generator de semnal versatil si precis poate fi o unealta valoroasa in dezvoltarea si testarea proiectelor electronice.

La alegerea unui generator de semnal, iata cateva aspecte importante:
Gama de frecventa: Aceasta ar trebui sa fie suficienta pentru aplicatiile tale. Pentru un amator, un generator de semnal cu o gama de frecventa intre 1 Hz si 10 MHz ar fi potrivit.
Stabilitatea frecventei: Este esentiala pentru masuratori precise si repetabile.
Forme de unda: Asigura-te ca generatorul de semnal suporta diverse forme de unda, cum ar fi patrat, triunghiular sau sinusoidal, in functie de nevoile tale.

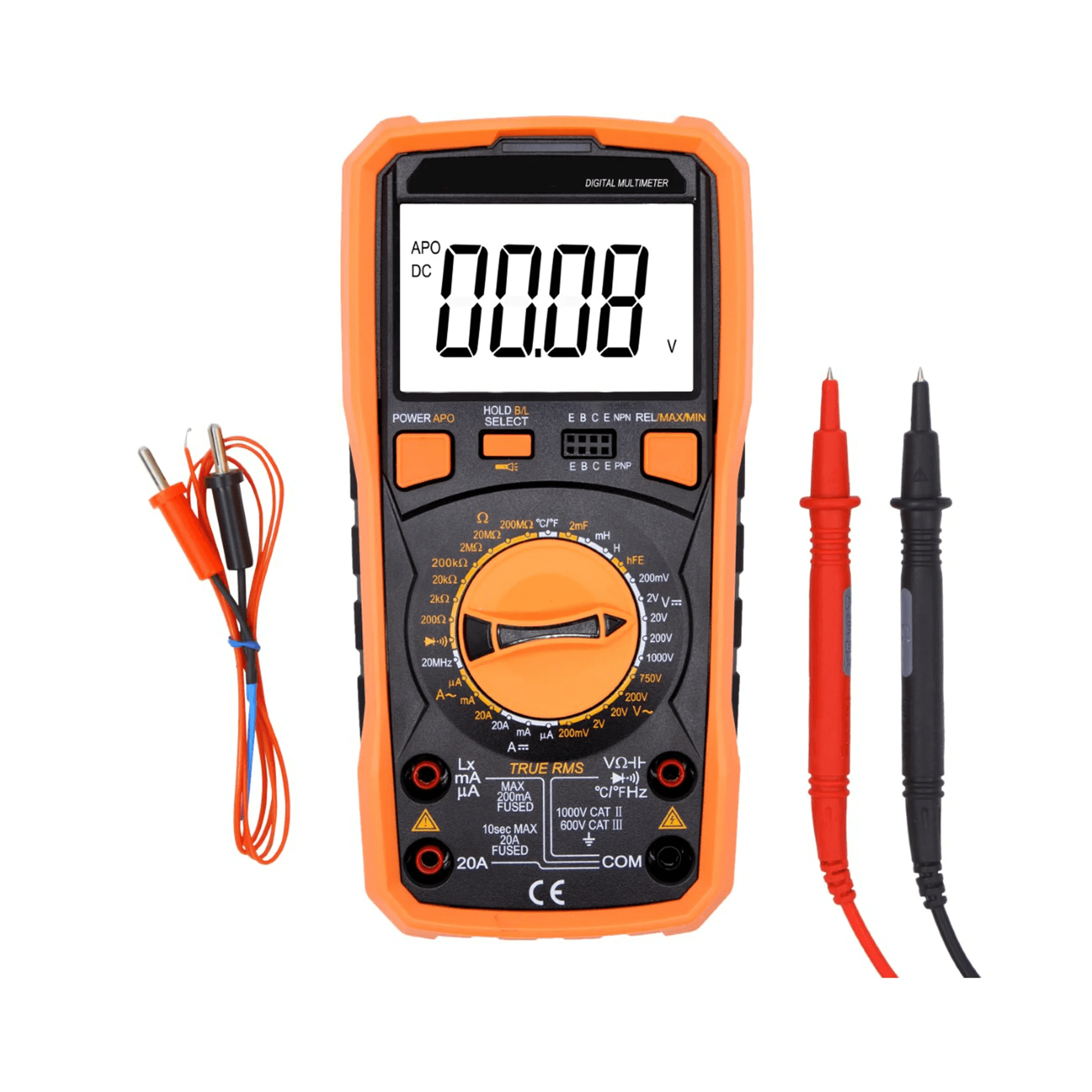

· Multimetru digital

Un multimetru digital este un instrument de masura multifunctional, utilizat pentru a masura diferite parametri electrice si electronice, cum ar fi tensiunea, curentul si rezistenta. Acesta este esential in diagnosticarea si depanarea circuitelor, in verificarea valorilor componentelor electronice si in alte aplicatii de testare si masurare. Un multimetru precis si usor de utilizat poate fi un instrument indispensabil in laboratorul de electronica.

La alegerea unui multimetru digital, ia in considerare urmatoarele criterii:
Precizie si acuratete: Pentru aplicatiile de amatori, un multimetru cu o precizie de 0.5% ar fi suficienta.
Gama de masurare: Asigura-te ca multimetrul are o gama de masurare adecvata pentru tensiune, curent si rezistenta. Parametri potriviti sunt: o gama de masurare intre 0 si 1000V pentru tensiune, 0 si 10A pentru curent si 0 si 10MΩ pentru rezistenta.
Functii suplimentare: Un multimetru care poate masura capacitatea, frecventa si temperatura ar fi util pentru proiectele mai avansate.

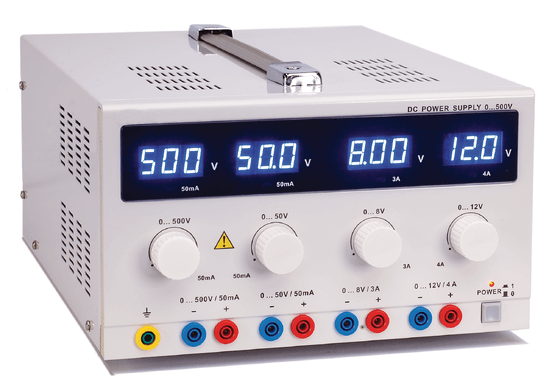

· Sursa de alimentare reglabila

O sursa de laborator reglabila este un dispozitiv ce furnizeaza tensiuni si curenti variabile pentru alimentarea circuitelor si a componentelor electronice. Aceasta este esentiala in prototiparea si testarea circuitelor, permitand ajustarea tensiunii si a curentului in functie de cerintele proiectului. O sursa de alimentare de inalta calitate si stabila poate asigura alimentarea corecta a circuitelor si poate contribui la evitarea deteriorarii echipamentelor sensibile.

Pentru alegerea unei surse de alimentare reglabile, iata cateva aspecte importante:
Tensiune si curent de iesire: Asigura-te ca sursa de alimentare poate furniza tensiunea si curentul necesare pentru proiectele tale. Pentru un amator, o sursa de alimentare cu o tensiune de iesire intre 0 si 30V si un curent de iesire intre 0 si 5A ar fi suficienta.
Stabilitate si precizie: O sursa de alimentare stabila si precisa este esentiala pentru a alimenta corect circuitele si componentele electronice.
Protectii de siguranta: Verifica daca sursa de alimentare are protectii incorporate impotriva supratensiunii, scurtcircuitului si supracurentului.

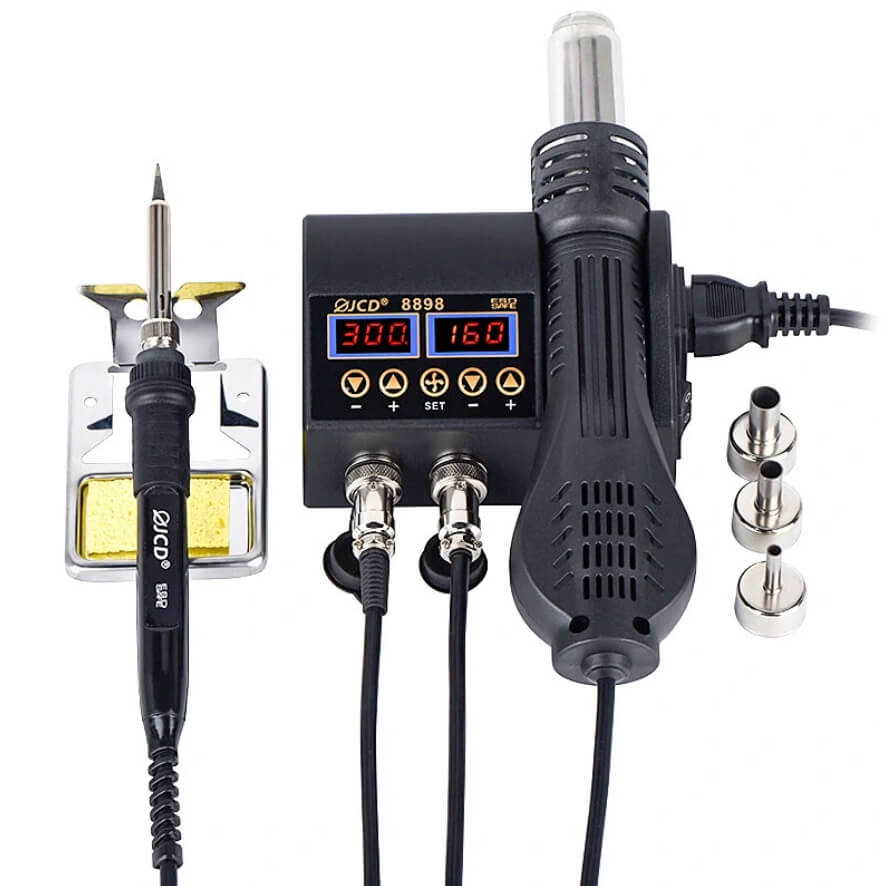

· Statie de lipit

O statie de lipit este un instrument utilizat pentru a lipi componente electronice pe placile de circuit imprimat. Aceasta consta intr-un pistol de lipit si o sursa de caldura controlata, permitand realizarea de conexiuni solide si fiabile intre componente si placa de circuit. O statie de lipit de calitate poate facilita procesul de asamblare si reparatie a circuitelor electronice si poate contribui la obtinerea rezultatelor precise si de incredere.

La alegerea unei statii de lipit, tine cont de urmatoarele aspecte:
Putere si temperatura reglabila: Intre 60W si 80W, cu temperatura reglabila intre 200°C si 450°C. Aceste valori sunt adecvate pentru majoritatea aplicatiilor de amatori si unele aplicatii profesionale.
Varfuri de lipit: Asigura-te ca statia de lipit vine cu varfuri variate pentru a se potrivi diferitelor aplicatii si nevoi.
Ergonomie si confort: Opteaza pentru o statie de lipit cu un design ergonomic pentru utilizare indelungata fara oboseala.


III. Alte instrumente si accesorii esentiale

Intr-un laborator pentru electronica bine echipat, exista o serie de instrumente si accesorii esentiale pentru a facilita lucrul cu circuitele electronice si componente.

A. Unelte de manipulare si lucru:

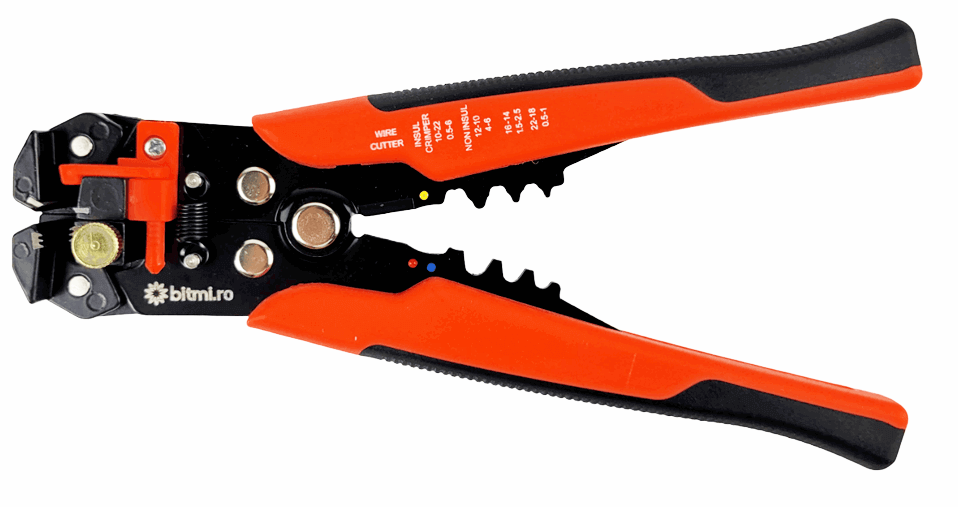

Clesti de dezizolat: Utili pentru indepartarea izolatiei de pe capetele firelor de cupru, facilitand astfel sudarea acestora la componente electronice.

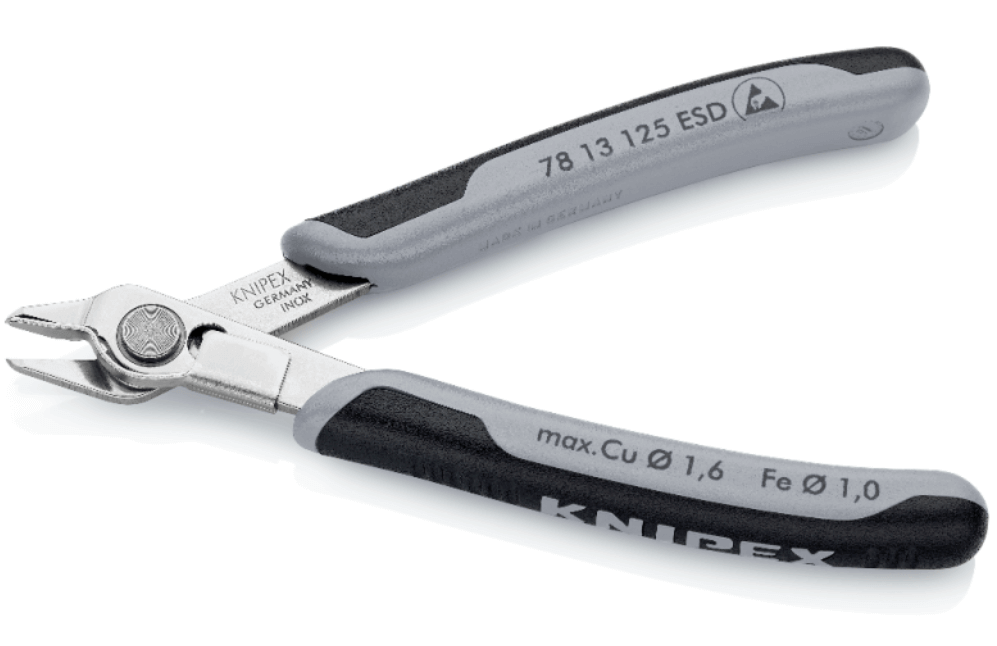

Clesti de precizie: Esentiali pentru manipularea precisa a componentelor mici sau delicate, cum ar fi tranzistoarele sau condensatoarele.

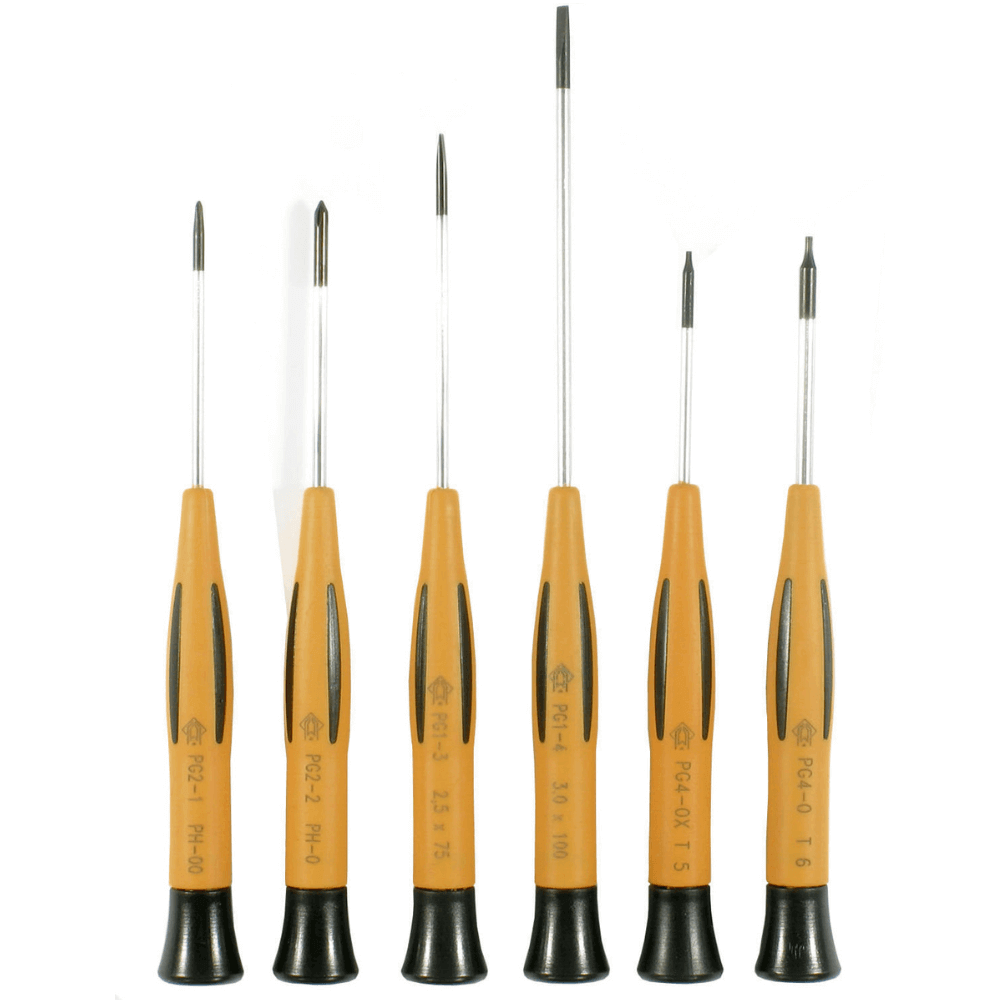

Surubelnite de precizie: Necesare pentru a strange sau a desface suruburile si suruburile mici folosite in circuitele electronice.

- Pensete de precizie: Un instrument esential in laboratorul de electronica, pensetele sunt folosite pentru manipularea precisa a componentelor electronice mici sau delicate. Acestea sunt indispensabile in procesul de asamblare si depanare a circuitelor, permitand o manipulare precisa si sigura a componentelor fara a le deteriora.


B. Accesorii pentru conectare si masurare:

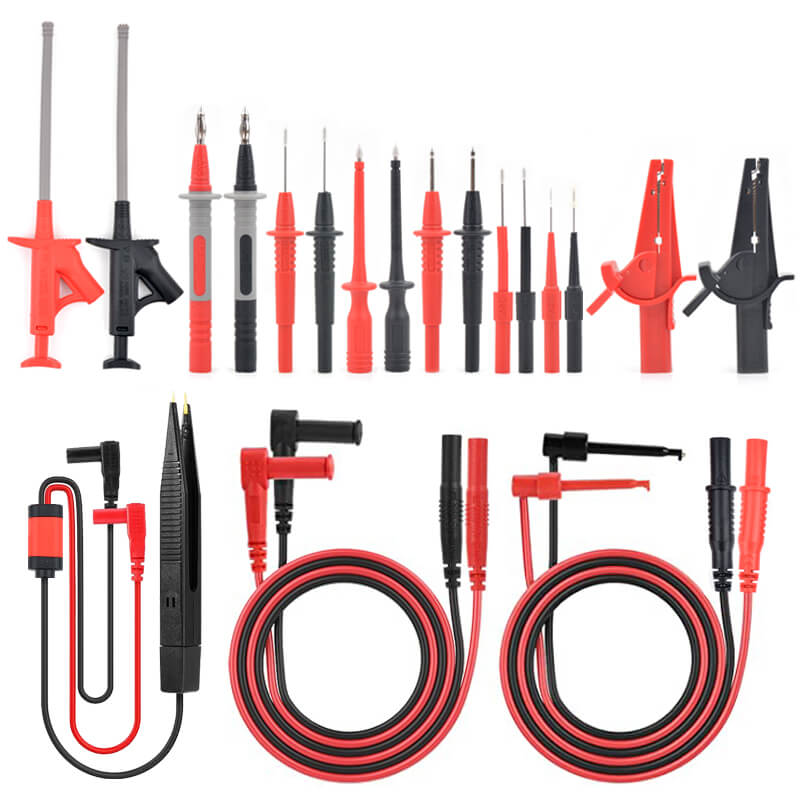

Cabluri de masurare: Folosite pentru a conecta echipamentele de masurare, cum ar fi osciloscopul sau multimetrul digital, la circuitele pe care se lucreaza.

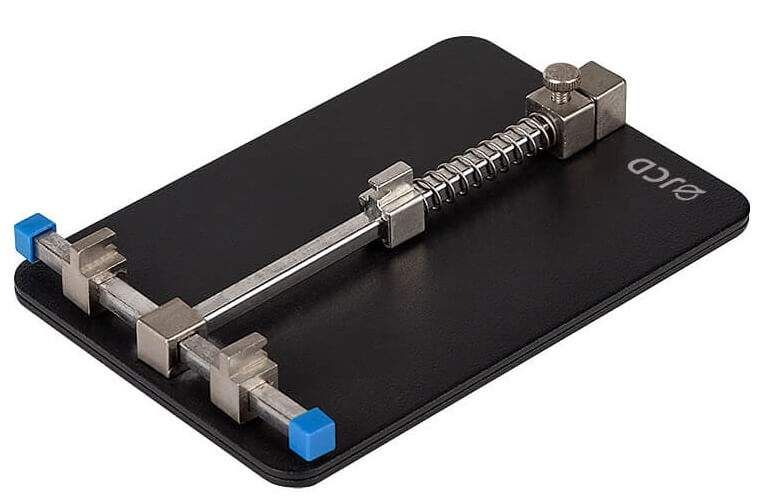

Suporturi pentru prindere si sustinerea componentelor electronice: Utile pentru a stabiliza si a sustine componentele electronice in timpul procesului de asamblare, permitand astfel o lucru mai precis si mai eficient.


C. Instrumente de curatare si intretinere:
Dispozitive de curatare a placilor de circuit: Esentiale pentru a curata placile de circuit imprimate de reziduurile de flux si alte contaminanti, asigurand o conexiune electrica adecvata.

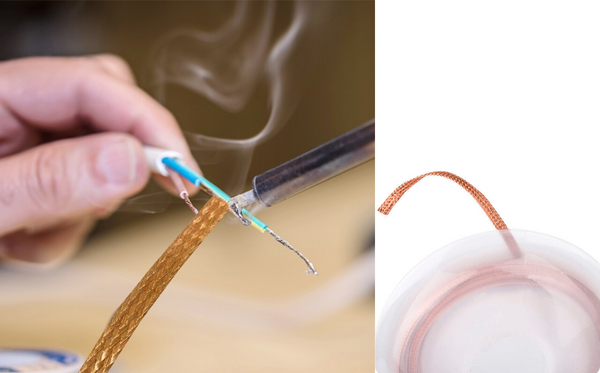

Tresa pentru indepartarea fludorului: Folosita pentru a indeparta excesul de fludor de pe placile de circuit, asigurand o conexiune curata si fiabila.



D. Consumabile pentru procesul de lipire:

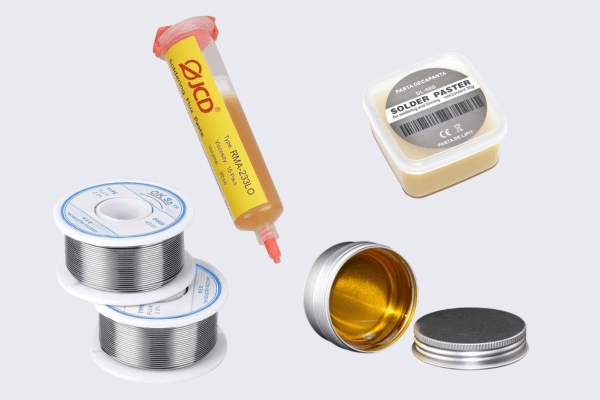

Fludor, flux, pasta decapanta, colofoniu: Substante chimice folosite in procesul de lipire pentru a imbunatati calitatea conexiunilor si pentru a preveni oxidarea firelor.



 E. Echipamente de protectie si siguranta:

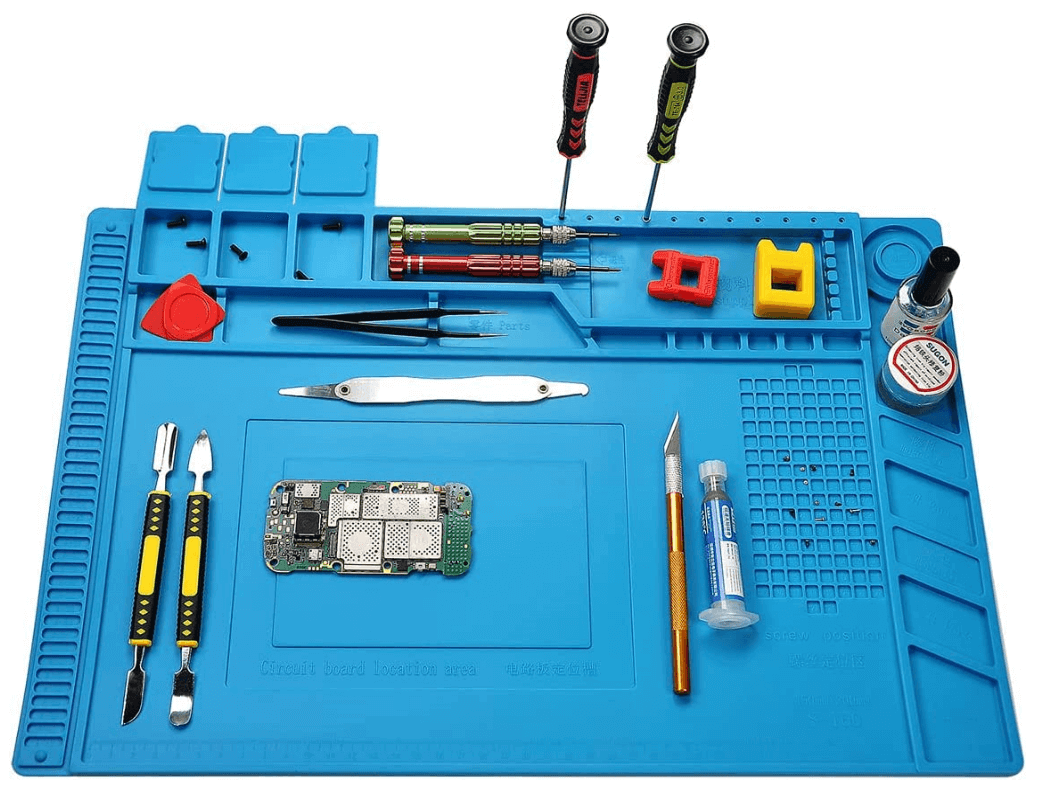

Covoras pentru electronica: Special conceput pentru a preveni acumularea de electricitate statica si pentru a proteja componente electronice sensibile impotriva deteriorarii.

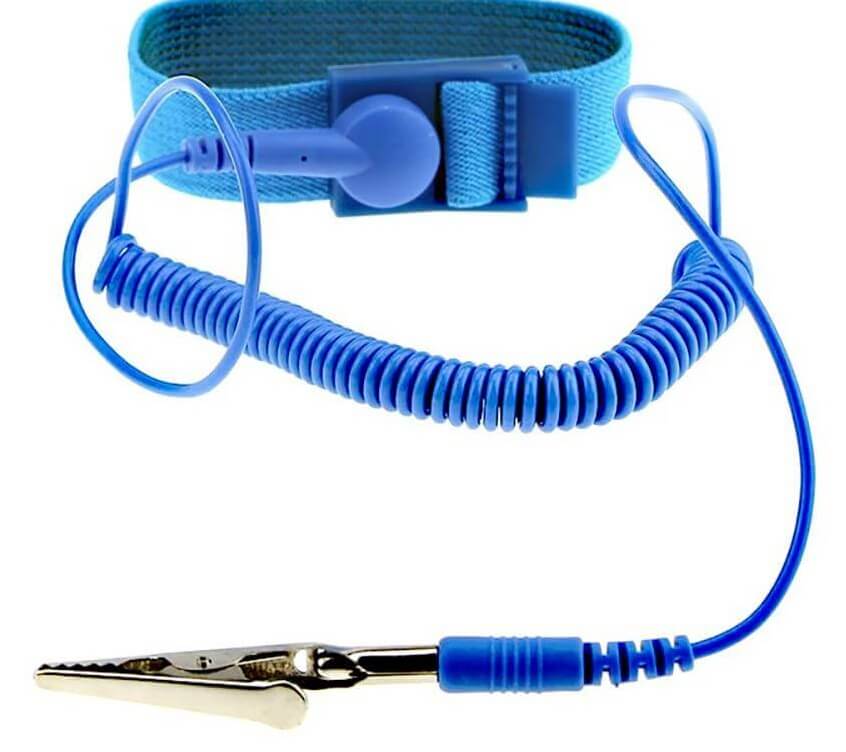

Bratara antistatica: Necesara pentru a preveni deteriorarea componentelor electronice sensibile prin descarcari electrostatice in timpul manipularii sau asamblarii acestora.



F. Surse de iluminare si marire:
Surse de iluminare (lampi): Necesare pentru a asigura o iluminare adecvata a zonei de lucru, facilitand astfel lucrul precis si confortabil.

‐ Dispozitive de marire (lentile, microscoape): Utile pentru a inspecta detaliile mici ale componentelor si circuitelor electronice, facilitand astfel diagnosticarea si repararea acestora.


G. Componente electronice si accesorii
Un laborator de electronica necesita o gama variata de componente si accesorii pentru prototipare si dezvoltarea proiectelor. Iata o scurta prezentare a celor mai utile:

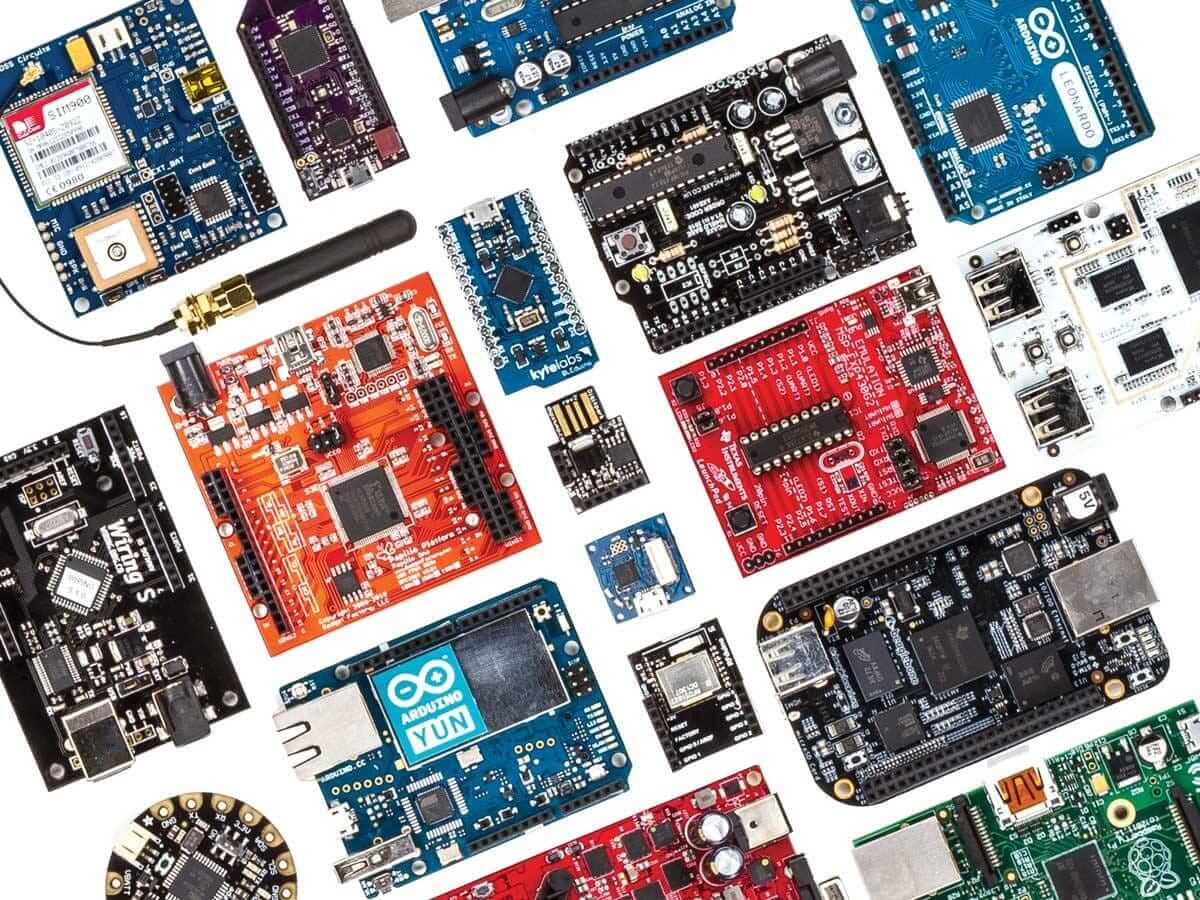

Placi de dezvoltare (Arduino, Raspberry Pi): Esentiale pentru dezvoltarea rapida si testarea prototipurilor.

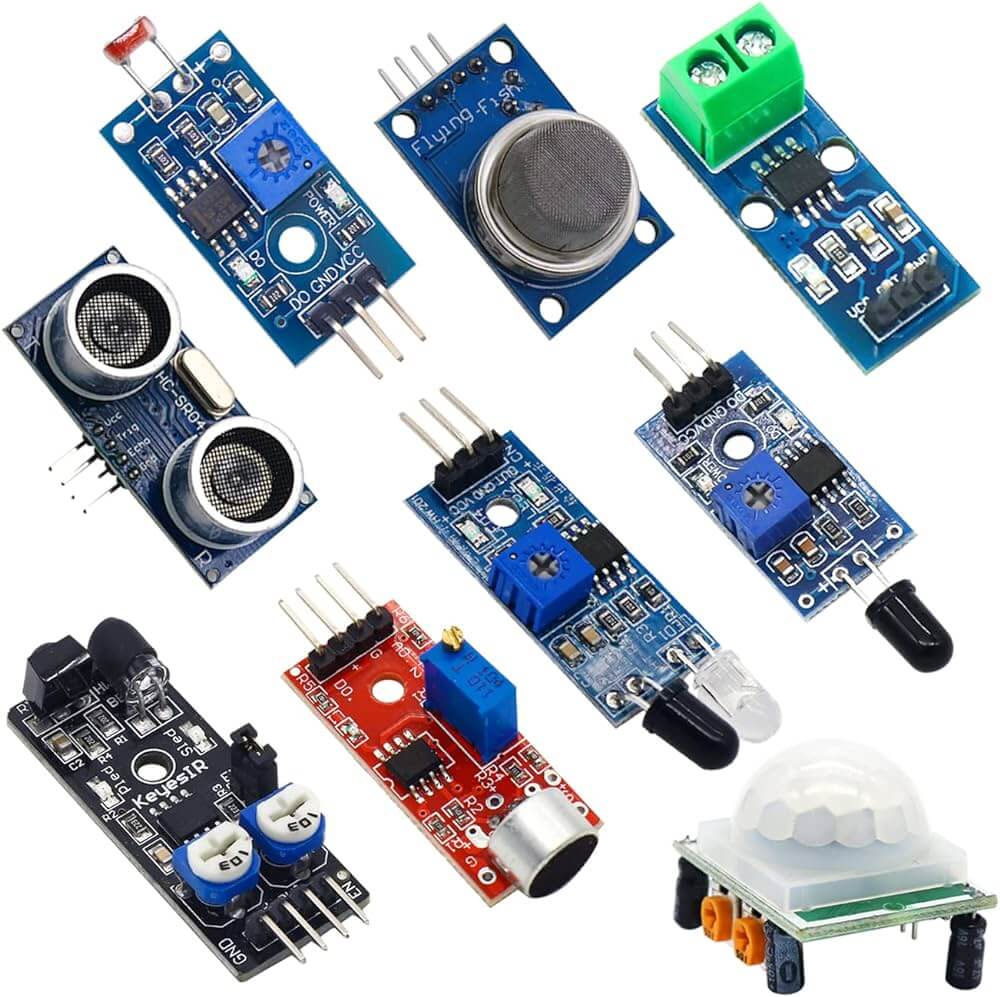

Senzori si module electronice diversi (ex: temperatura, umiditate, miscare): Critici pentru colectarea datelor din mediul inconjurator.

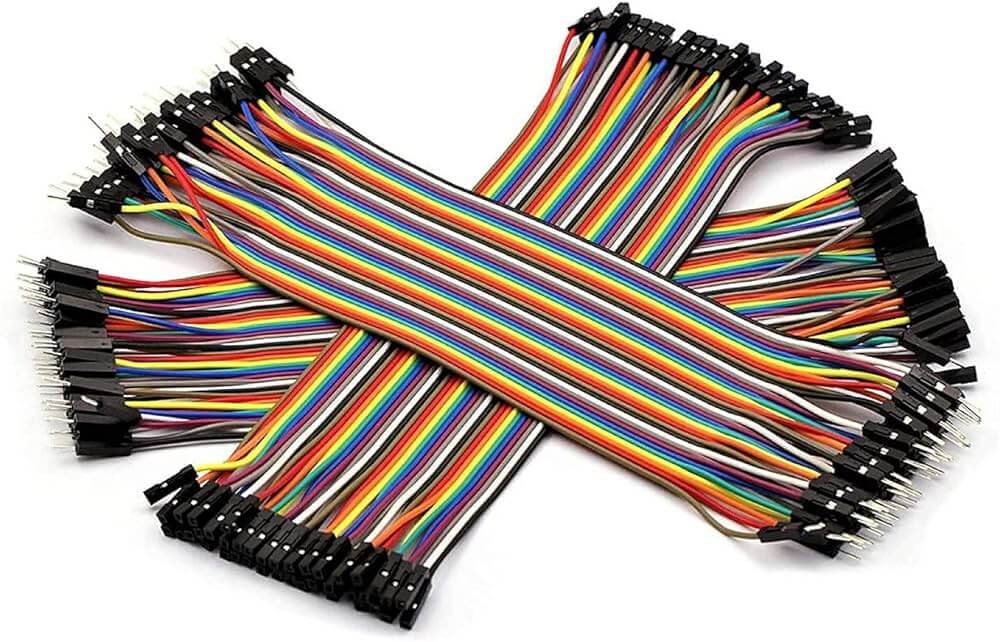

Fire de conectare (fire Dupont, mufe banana): Folosite pentru conexiuni rapide intre componente si placi de dezvoltare.

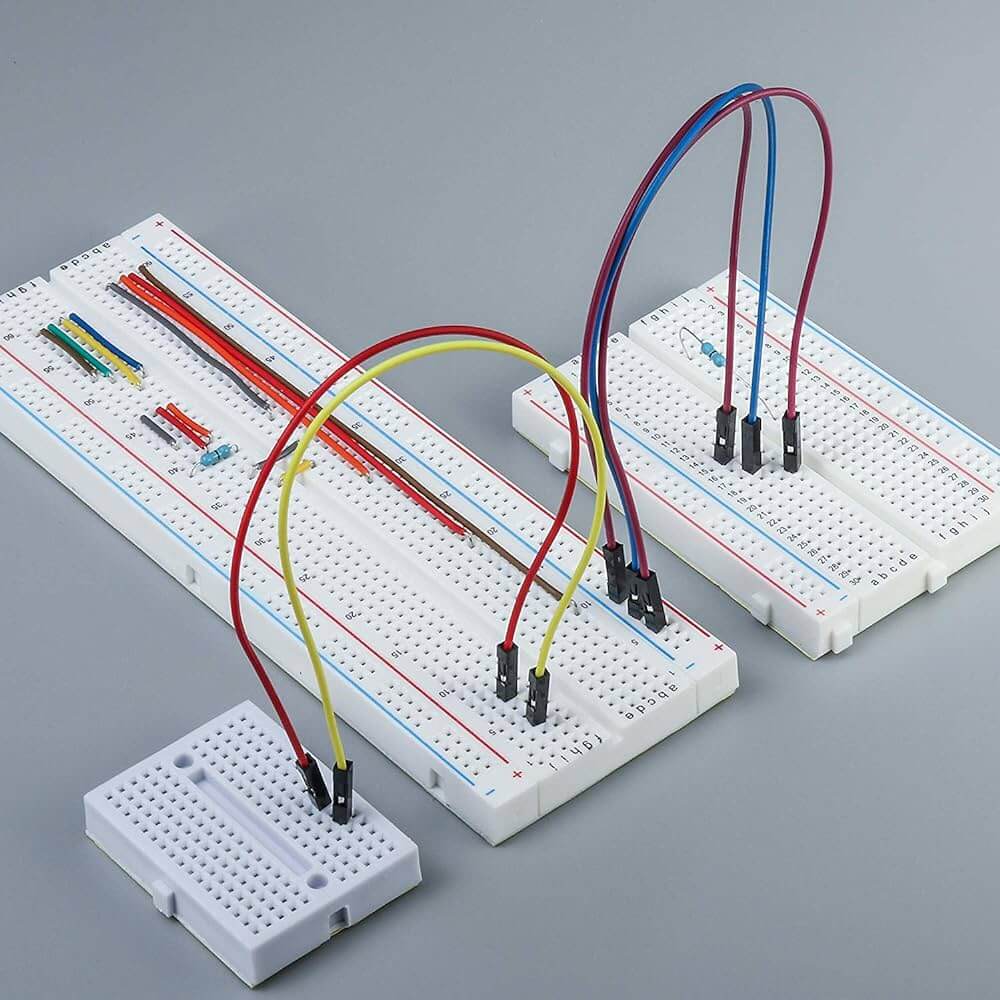

Breadboard-uri: Ofera o modalitate convenabila de prototipare si testare a circuitelor fara sudura.

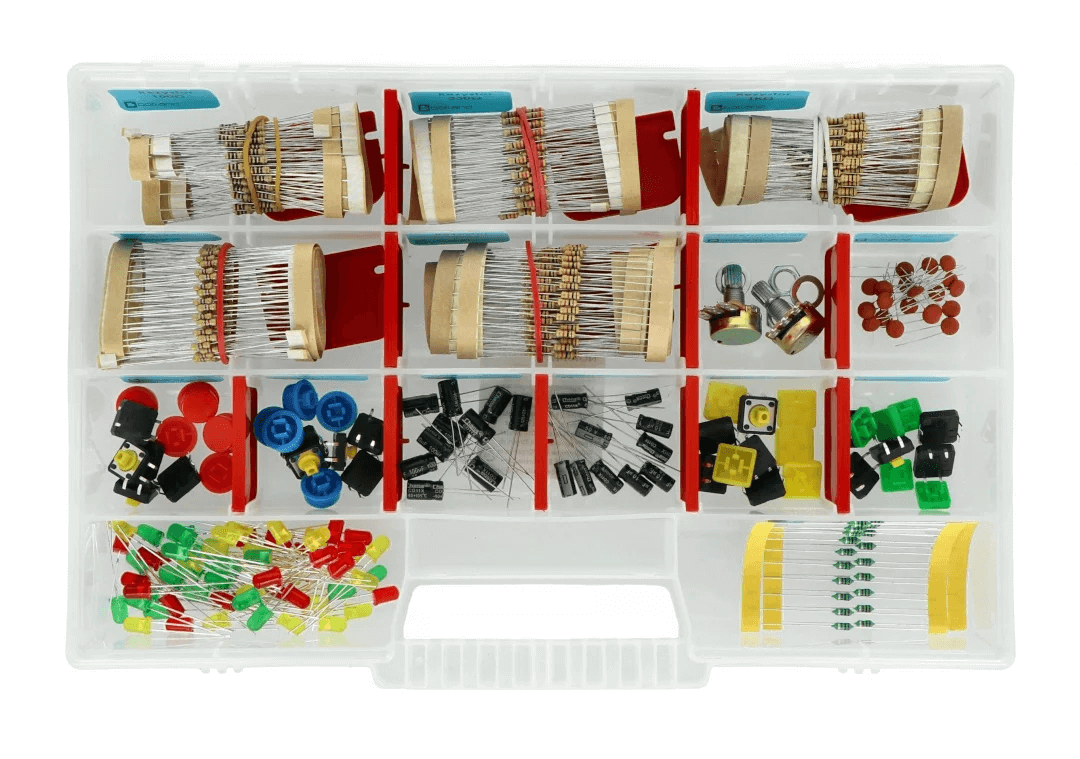

Componente electronice pasive si active (rezistente, condensatoare, tranzistoare, diode, LED-uri): Fundamentale pentru construirea circuitelor electronice.

Aceste elemente sunt esentiale pentru crearea si testarea proiectelor in laboratorul de electronica.

A amenaja un laborator de electronica acasa nu este doar un vis, ci si o realitate accesibila pentru oricine isi doreste sa exploreze minunatul univers al electronicii. Cu resursele adecvate si cu putina pasiune, poti transforma un colt al casei tale intr-un spatiu propice pentru inovare si experimentare.

Aici poti da viata ideilor tale, sa inveti din greseli si sa te bucuri de succesele mici si mari. Fie ca esti pasionat de constructia de roboti, de dezvoltarea de circuite electronice sau doar curios sa explorezi lumea fascinanta a tehnologiei, un laborator de electronica iti ofera libertatea si resursele necesare pentru a-ti urma pasiunea.

Deci, nu mai sta pe ganduri! Incepe chiar acum sa iti amenajezi propriul laborator de electronica si sa iti explorezi creativitatea si cunostintele in acest domeniu captivant.  Gasesti tot ce ai nevoie pentru aceasta calatorie pe site-ul Bitmi.ro AICI, unde vei descoperi o gama completa de produse si accesorii indispensabile pentru dezvoltarea ta in acest domeniu fascinant.
