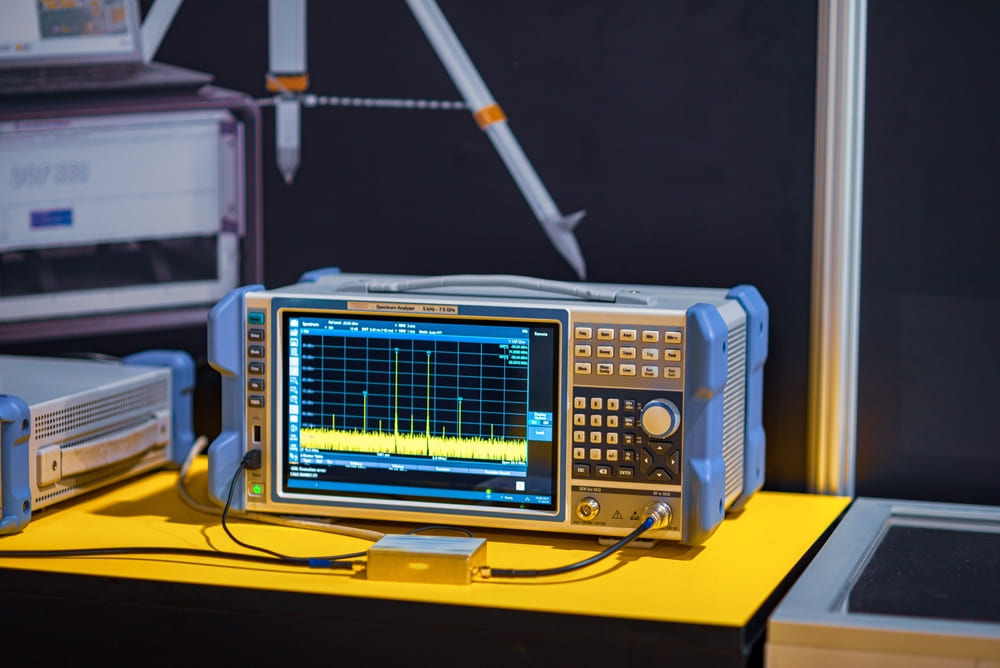

Daca repari amplificatoare audio, surse in comutatie sau module RF, stii deja ca diagnosticul corect incepe cu un semnal controlat. Generatorul de semnal iti ofera exact asta: o sursa stabila, reglabila, pe care o poti injecta in circuit pentru a vedea cum reactioneaza fiecare etaj.
Fie ca esti pasionat de proiecte DIY, fie ca lucrezi intr-un service, generatorul te ajuta sa verifici rapid daca un circuit functioneaza in parametri optimi. Il folosesti pentru depanare, pentru testare comparativa intre canale sau pentru calibrarea altor echipamente. Daca il combini cu un osciloscop si un multimetru de calitate, obtii un sistem de masura complet.
Mai jos gasesti 7 teste aplicabile direct in atelier, cu exemple concrete si recomandari practice rezultate din utilizare reala.
1. Testarea etajelor audio in amplificatoare si preamplificatoare
Acesta este unul dintre cele mai frecvente teste dintr-un service audio. Injectezi un semnal sinusoidal de 1 kHz la intrarea amplificatorului si urmaresti raspunsul la iesire cu un osciloscop digital.
Pornesti cu o amplitudine mica, de exemplu 100 mV RMS pe intrarea de linie. Verifici daca la iesire apare un semnal curat, amplificat proportional. Cresti treptat nivelul de intrare si observi momentul in care apare clipping-ul, adica taierea varfurilor sinusului. Astfel identifici limita reala de putere si eventualele probleme de polarizare.
Urmareste simetria formei de unda. Daca semiperioada pozitiva difera de cea negativa, suspectezi un tranzistor final dezechilibrat sau un defect in etajul driver. In majoritatea cazurilor, condensatorii de cuplaj uscati sau rezistentele modificate termic produc deformari subtile, pe care le vezi imediat pe ecran.
La amplificatoarele stereo, compara cele doua canale. Daca unul distorsioneaza la 15 Vpp si celalalt la 12 Vpp, ai deja un indiciu clar. Pentru utilizare uzuala in service audio, un generator cu THD scazut si stabilitate buna in domeniul 20 Hz – 20 kHz este suficient.
2. Verificarea filtrelor active si pasive prin sweep de frecventa
Filtrele apar in crossover-e audio, surse, receptoare sau montaje cu amplificatoare operationale. Ca sa verifici daca functioneaza corect, folosesti functia de sweep, adica variatie progresiva a frecventei.
Pornesti de la 20 Hz si urci pana la 20 kHz pentru aplicatii audio. Monitorizezi amplitudinea la iesire si notezi frecventa la care semnalul scade cu 3 dB fata de nivelul din banda de trecere. Aceasta este frecventa de taiere. Daca schema indica 2 kHz si tu masori 2,6 kHz, verifici valorile condensatorilor si rezistentelor.
Pentru filtre de ordinul doi, te astepti la o panta de aproximativ 40 dB pe decada. Daca atenuarea este mai mica, posibil ca un amplificator operational sa nu mai lucreze corect sau sa existe o incarcare neprevazuta la iesire.
Testeaza filtrul si cu sarcina conectata. In multe montaje DIY, raspunsul se modifica atunci cand conectezi urmatorul etaj. In cluburi de robotica sau laboratoare scolare, acest exercitiu ii ajuta pe elevi sa inteleaga diferenta dintre teorie si comportamentul real al circuitului.
3. Testarea etajelor RF in receptoare si module wireless
Pentru module la 433 MHz, 868 MHz sau 2.4 GHz, ai nevoie de un generator capabil sa acopere domeniul respectiv si sa ofere modulatie AM sau FM.
Setezi frecventa dorita si incepi cu un nivel scazut al semnalului. Cresti treptat amplitudinea pana cand receptorul incepe sa receptioneze stabil. Astfel determini sensibilitatea reala. Daca modulul ar trebui sa receptioneze la -90 dBm, dar functioneaza abia la -70 dBm, ai o problema in etajul de intrare sau in filtrare.
Verifica si oscilatorul local la receptoarele cu PLL (Phase Locked Loop). Orice deriva de frecventa indica probleme in bucla de sincronizare sau in componentele asociate.
Pentru service-uri care lucreaza cu telecomenzi industriale, sisteme de automatizare sau statii radio, acest test reduce mult timpul de diagnostic. Daca vrei un echipament compact pentru interventii rapide, poti analiza un dispozitiv care combina mai multe functii, cum este acest tester LCR cu osciloscop digital si generator de semnal. Intr-un atelier mobil sau intr-un laborator didactic, un astfel de aparat economiseste spatiu si timp.
4. Verificarea circuitelor digitale cu impulsuri dreptunghiulare
Seteaza generatorul pe semnal dreptunghiular si foloseste-l ca semnal de clock pentru circuite logice sau microcontrolere. Incepe cu o frecventa joasa si creste pana aproape de limita specificata in datasheet.
Monitorizeaza iesirea cu osciloscopul si verifica daca raspunsul urmeaza corect fiecare front. Ajusteaza duty cycle-ul la 50% pentru test standard, apoi modifica-l pentru a vedea cum reactioneaza circuitul la semnale asimetrice.
Masori si timpul de propagare intre intrare si iesire. Daca observi intarzieri mari sau fronturi deformate, verifica traseele de pe PCB si eventualele capacitati parazite. In surse in comutatie, analizeaza semnalul de comanda al tranzistorilor MOSFET si verifica daca frecventa de lucru ramane stabila sub sarcina.
Acest tip de test este util pentru firme mici de productie electronica, dar si pentru pasionatii care dezvolta placi custom cu microcontrolere.
5. Testarea surselor de alimentare si a stabilitatii sub sarcina
Conecteaza osciloscopul pe iesirea sursei si seteaza cuplajul pe AC pentru a observa ripple-ul, adica variatia reziduala peste tensiunea continua. O sursa bine filtrata prezinta valori reduse, de ordinul zecilor de milivolti in aplicatii uzuale.
Aplica variatii rapide de sarcina si urmareste cum reactioneaza tensiunea. Daca scade brusc si isi revine lent, verifica bucla de reglaj si condensatorii de iesire. Condensatorii electrolitici imbatraniti reprezinta una dintre cele mai frecvente cauze ale instabilitatii.
La sursele in comutatie, verifica forma de unda pe tranzistorul de putere. Fronturile trebuie sa fie clare, fara oscilatii excesive. Daca apar spike-uri, analizeaza reteaua snubber si diodele rapide.
Pentru masuratori corecte, foloseste echipamente din categoria de aparate de masura si control de la Bitmi, care ofera precizie si stabilitate in timp. In atelierele care repara echipamente industriale sau sisteme LED de putere, acest test previne revenirea produsului in service.
6. Injectarea de semnal pentru identificarea componentelor defecte
Metoda de injectie te ajuta sa localizezi rapid zona defecta fara sa demontezi inutil componente.
Porneste de la iesire si aplica semnal in etajele intermediare, deplasandu-te treptat spre intrare. Daca injectezi semnal direct in etajul final si obtii sunet curat in difuzor, stii ca problema se afla mai sus, in preamplificare sau in selectorul de intrari.
In amplificatoare stereo, compara traseul pe canalul bun cu cel defect. Masoara aceleasi puncte si cauta diferente. In majoritatea cazurilor, vei identifica un tranzistor intrerupt, o lipitura rece sau un condensator de cuplaj degradat.
Pentru circuite RF, foloseste sonde adecvate, cu impedanta mare, pentru a nu incarca etajele sensibile. Aceasta tehnica functioneaza foarte bine la receptoare superheterodina, unde poti testa separat mixerul, filtrul IF si detectorul.
7. Calibrarea si verificarea altor echipamente de masura

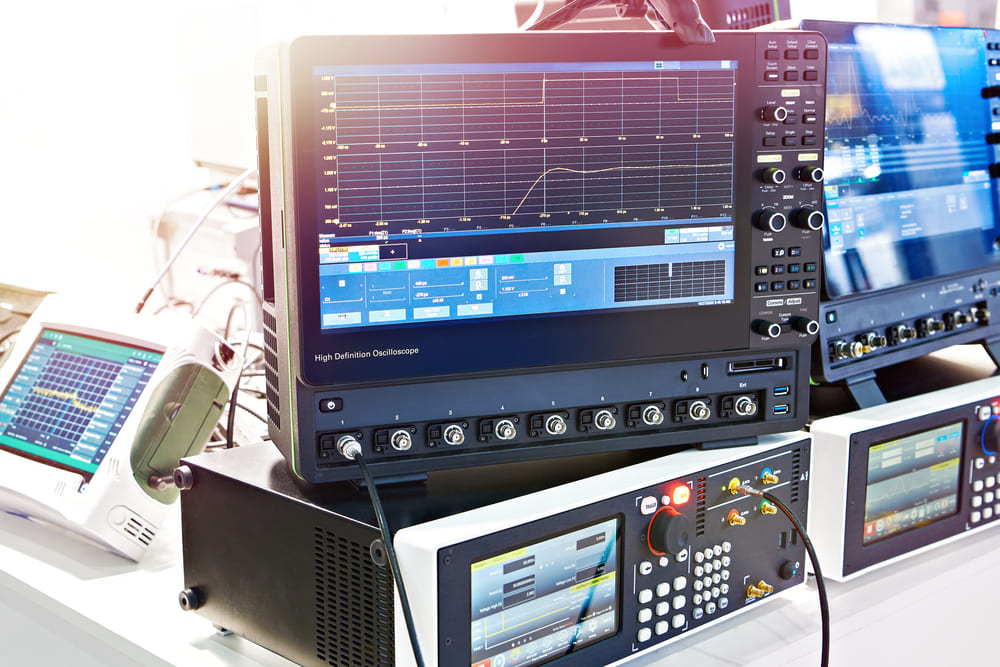

Generatorul de semnal poate deveni sursa ta de referinta pentru verificari periodice. Seteaza 1 kHz si compara valoarea afisata de frecventmetru sau de multimetru.
Aplica o amplitudine cunoscuta si verifica daca osciloscopul indica aceeasi valoare. Daca apar abateri mai mari decat specificatiile echipamentului, programeaza o calibrare profesionala.
Daca esti la inceput si vrei sa intelegi mai bine cum interpretezi formele de unda, afla de pe site-ul Bitmi ce este un osciloscop digital si cand iti poate fi de folos! Pentru exercitii practice si setari de baza, te ajuta si ghidul de utilizare a osciloscopului digital pentru incepatori.
In scoli tehnice sau universitati, acest tip de verificare sustine activitatile de laborator si ii invata pe studenti sa lucreze organizat si responsabil.
Cum alegi generatorul de semnal potrivit pentru atelierul tau?
Alege generatorul de semnal in functie de tipul de lucrari pe care le faci cel mai des.
Pentru audio:
- Domeniu 20 Hz – 20 kHz.
- THD redus.
- Amplitudine reglabila fin.
Pentru RF:
- Domeniu extins de frecventa.
- Modulatie AM/FM.
- Iesire standard de 50 Ohmi.
Verifica stabilitatea frecventei, rezolutia reglajului si calitatea afisajului. Daca lucrezi in productie sau in service profesional, investeste intr-un model cu stabilitate buna pe termen lung si protectii la suprasarcina.
Integreaza generatorul intr-un banc de lucru complet, alaturi de multimetre digitale, surse reglabile, sarcini electronice si accesorii potrivite. In functie de proiectele tale, poti completa atelierul si cu echipamente din zona de scule si unelte, electronica sau electrice, astfel incat sa acoperi masuratori, lipire, inspectie si testare functionala.
Greseli frecvente in utilizare
- Nu aplica amplitudini mari direct pe intrari sensibile. Verifica mereu specificatiile circuitului.
- Nu ignora impedanta de iesire a generatorului. Daca lucrezi pe 50 Ohmi, foloseste cabluri si terminatii potrivite.
- Nu lasa cabluri lungi si neecranate in zona RF. Vei introduce zgomot si erori de masura.
- Programeaza verificari periodice ale generatorului. Un echipament necalibrat duce la diagnostice gresite si timp pierdut.
Daca vrei sa lucrezi organizat si sa reduci timpul de depanare, include generatorul de semnal in trusa ta de baza! Analizeaza specificatiile, alege modelul potrivit si construieste un banc de lucru pe care te poti baza zi de zi. Descopera gama completa pe site-ul Bitmi.ro!
Intrebari frecvente (FAQ)
Ce diferenta exista intre generator de semnal si generator de functii?
Generatorul de functii produce forme standard precum sinus, dreptunghi sau triunghi, in special in domeniul audio si frecvente joase. Generatorul de semnal poate acoperi frecvente mai inalte si include modulatii pentru aplicatii RF. Multe modele moderne combina ambele functii.
Pot testa un difuzor direct cu generatorul?
Nu conecta difuzorul direct la iesirea generatorului. Foloseste un amplificator intermediar. Generatorul ofera semnal de nivel mic, potrivit pentru intrari de linie, nu pentru sarcini de putere.
Ce inseamna ripple la o sursa de alimentare?
Ripple reprezinta variatia alternativa suprapusa peste tensiunea continua de iesire. Il masori cu osciloscopul pe cuplaj AC. Valori mari indica filtrare insuficienta sau condensatori degradati.
Ce frecventa folosesc pentru testarea unui amplificator audio?
Pentru verificari standard folosesti 1 kHz. Pentru analiza raspunsului in frecventa, testezi in tot domeniul 20 Hz – 20 kHz, cu sweep progresiv.
Cat de des trebuie calibrat un generator de semnal?
In utilizare profesionala, verifica anual sau conform procedurilor interne. In ateliere hobby, testeaza periodic comparand cu un echipament de referinta stabil.
