Variatiile de tensiune din reteaua electrica apar mai des decat crezi. Intr-o zi obisnuita poti avea 210V dimineata, 245V seara si varfuri scurte peste 255V. De multe ori nu observi nimic. Alteori, sursa calculatorului cedeaza, frigiderul nu mai porneste sau centrala termica intra in avarie.
Un disjunctor automat nu te protejeaza de aceste situatii. El declanseaza la scurtcircuit sau supracurent, nu la fluctuatii de tensiune. Aici intervine releul de monitorizare tensiune. Daca il setezi corect, iti protejezi echipamentele si eviti pagube costisitoare. Daca il setezi gresit, fie declanseaza prea des, fie nu intervine la timp. Afla din articolul urmator cum alegi valorile potrivite pentru 230V monofazat si 400V trifazat, cum reglezi timpii de intarziere si ce greseli sa eviti!
Ce face un releu de monitorizare tensiune si cand ai nevoie de el?
Un releu de monitorizare tensiune masoara permanent tensiunea din retea. Daca valoarea depaseste limitele setate de tine, releul comanda deschiderea unui contact si intrerupe alimentarea. Cand tensiunea revine in intervalul acceptat, reconecteaza dupa un timp stabilit. Gasesti mai multe modele in categoria de contoare si relee electrice de pe Bitmi.ro.
Spre deosebire de un simplu releu de control, un releu de protectie tine cont de praguri, timpi si, la variantele trifazate, de lipsa sau inversarea fazelor. Daca vrei sa intelegi diferentele tehnice dintre ele, consulta si comparatia detaliata dintre releu de protectie vs. releu de control al tensiunii!
Ai nevoie de un releu de monitorizare daca folosesti:
- centrale termice, pompe de caldura, aer conditionat;
- frigidere, congelatoare, vitrine frigorifice;
- scule electrice in atelier sau utilaje mici trifazate;
- echipamente IT, servere, sisteme de supraveghere;
- aparatura de laborator in scoli tehnice sau universitati.
In zonele rurale sau la capat de retea, unde transformatorul de cartier este incarcat neuniform, tensiunea poate cobori sub 190V seara. In astfel de situatii, un releu bine setat iti salveaza compresorul frigiderului sau pompa din centrala.
Tipuri de relee si criterii de alegere
Releu monofazat 230V
Pentru locuinte, birouri mici sau ateliere DIY alimentate la 230V, alegi un releu monofazat. Il montezi in tabloul electric si protejezi intreaga instalatie sau doar un circuit dedicat. Un exemplu este releul de protectie la tensiune ZUBR D63T 63A 230V TrueRMS.
Acest tip de echipament iti permite sa setezi:
- pragul de supratensiune
- pragul de subtensiune
- timpul de intarziere la declansare
- timpul de reconectare
Pentru utilizare uzuala, cauta un model cu:
- domeniu de reglaj larg (de exemplu 150–270V)
- afisaj digital pentru citire directa
- precizie de masurare sub ±2%
- posibilitate de montaj pe sina DIN
Releu trifazat 400V
In ateliere de productie, ferme, hale sau scoli tehnice unde functioneaza motoare trifazate, folosesti releu trifazat. Acesta monitorizeaza simultan toate cele trei faze. Un model potrivit pentru sarcini de pana la 63A este releul trifazat de protectie la tensiune si curent 63A TAXNELE TVPS3-63.
Pe langa sub si supratensiune, releul trifazat poate detecta:
- caderea unei faze;
- inversarea secventei fazelor;
- dezechilibrul intre faze.
Pentru motoare de compresoare, pompe sau utilaje de prelucrare, aceste functii previn supraincalzirea si arderea bobinajului.
Valorile tensiunii conform standardului
Conform EN 50160, tensiunea nominala in Romania este:
- 230V monofazat ±10%
- 400V trifazat ±10%
Asta inseamna ca furnizorul poate livra legal intre 207V si 253V la monofazat. Totusi, faptul ca tensiunea este in interval legal nu inseamna ca toate echipamentele functioneaza optim.
Din experienta practica:
- multe surse in comutatie lucreaza stabil intre 180V si 260V
- motoarele electrice suporta aproximativ -15% si +10% fata de nominal
- compresoarele sunt sensibile la subtensiune prelungita
De aceea, nu seta pragurile doar dupa limita legala. Tine cont de echipamentele reale din instalatia ta.
Cum setezi corect pragul de supratensiune?
Pasul 1: Masoara tensiunea reala din reteaua ta
Foloseste un multimetru digital de calitate din categoria Scule si Unelte si masoara tensiunea in mai multe momente ale zilei. Noteaza valorile minime si maxime timp de 2-3 zile.
Daca vrei sa aprofundezi modul de functionare al releelor si masuratorilor, poti citi si ghidul general despre relee electrice.
Pasul 2: Stabileste pragul pentru 230V
Pentru o locuinta obisnuita, seteaza supratensiunea la 250–255V. Aceasta valoare:
- protejeaza sursele electronice
- nu declanseaza la variatii normale
- ramane peste tensiunea maxima uzuala din retea
Daca ai echipamente sensibile, cum ar fi servere sau aparatura de laborator, poti cobori la 245–250V. Nu urca pragul peste 260V. La aceste valori, multe surse intra in zona de risc si se pot deteriora rapid.
Pasul 3: Stabileste pragul pentru 400V
Pentru instalatii trifazate, seteaza supratensiunea la 440–450V linie-linie. Motoarele suporta usor +10%, dar peste acest nivel creste stresul pe izolatie.
Intr-un atelier cu utilaje de tamplarie alimentate la 400V, o setare la 445V ofera protectie buna fara opriri frecvente.
Cum setezi corect pragul de subtensiune?
Subtensiunea afecteaza in special motoarele. Cand tensiunea scade, motorul trage curent mai mare pentru a mentine cuplul. Temperatura in bobinaj creste rapid.
Pasul 1: Analizeaza tipul de sarcina
Daca ai in principal electronice (TV, PC, iluminat LED), poti accepta valori mai joase. Daca ai pompe sau compresoare, seteaza mai sus.
Pasul 2: Setare pentru 230V
Pentru uz general, alege 185–190V. Aceasta valoare:
- previne functionarea instabila
- protejeaza motoarele mici
- evita declansari la caderi scurte
Pentru case cu centrala termica si aer conditionat, seteaza 195–200V. In majoritatea cazurilor, aceasta limita prelungeste durata de viata a compresorului.
Nu cobori sub 180V. La aceasta tensiune, compresorul poate ramane blocat si trage curent de 5-8 ori mai mare decat nominal.
Pasul 3: Setare pentru 400V
Pentru trifazat, alege 360–370V. Pentru utilaje grele, poti urca la 380V daca reteaua este instabila si vrei protectie suplimentara.
Setarea timpilor de intarziere
Multi utilizatori ignora acest parametru. De fapt, timpul de intarziere face diferenta intre protectie eficienta si opriri enervante.
Intarziere la declansare
Pentru electronice sensibile, seteaza 0,5–1 secunda. Elimină varfurile foarte scurte si actioneaza rapid la probleme reale.
Pentru ateliere sau retele instabile, foloseste 3–5 secunde. Astfel eviti opriri repetate la fluctuatii minore.
Intarziere la reconectare
Aici trebuie sa fii atent la compresoare.
Recomandari uzuale:
- 5–10 secunde pentru locuinte fara echipamente cu compresor
- 30–60 secunde pentru centrale si pompe
- 90–180 secunde pentru frigidere si aer conditionat
Intr-o firma mica de productie alimentara, setarea la 120 secunde a redus drastic defectiunile compresoarelor dupa pene scurte de curent.
Exemple de configuratii complete
Apartament 3 camere
- Supratensiune: 250V
- Subtensiune: 190V
- Intarziere declansare: 1 secunda
- Intarziere reconectare: 10 secunde
Configuratie potrivita pentru consum mixt: iluminat, electronice, electrocasnice.
Casa cu pompa de apa si aer conditionat
- Supratensiune: 245V
- Subtensiune: 195V
- Intarziere declansare: 2 secunde
- Intarziere reconectare: 120 secunde
Protejezi compresorul si pompa impotriva pornirilor repetate.
Atelier trifazat
- Supratensiune: 445V
- Subtensiune: 370V
- Intarziere declansare: 3 secunde
- Intarziere reconectare: 60 secunde
Activeaza si protectia la lipsa faza si asimetrie, daca modelul o permite.
Montaj si verificari

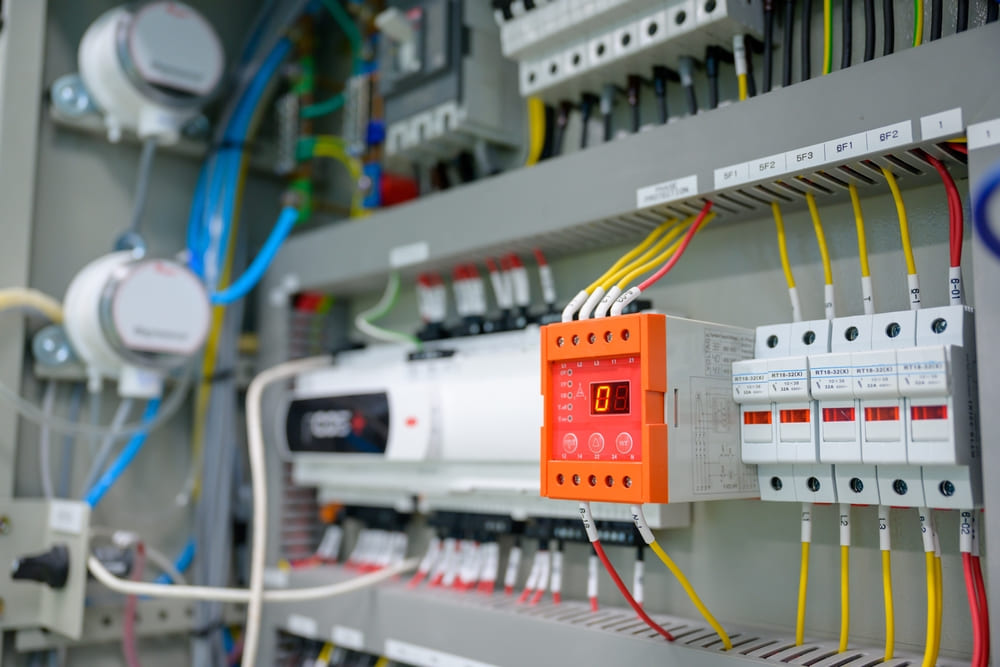

Monteaza releul pe sina DIN, dupa intreruptorul general. Respecta schema din manual. Pentru sarcini peste 16A, foloseste contactor comandat de releu.
Verifica tensiunea reala cu un multimetru digital calibrat. Daca diferenta dintre afisajul releului si masuratoare depaseste 5V, ajusteaza daca modelul permite sau inlocuieste dispozitivul.
Daca ai proiecte mai complexe cu senzori sau module de control, exploreaza si categoria Electronica (senzori electronici, module electronice, microscoape digitale) pentru testari si diagnoza suplimentara.
Greseli frecvente
- Setezi interval prea larg, de tip 180–270V. In acest caz, releul nu mai protejeaza eficient.
- Reconectezi prea rapid dupa o pana de curent. Compresorul se poate defecta.
- Nu masori tensiunea reala din retea inainte de setare.
- Conectezi direct sarcina mare prin contactul releului, fara contactor.
Evita aceste situatii si verifica periodic functionarea dispozitivului, mai ales dupa modificari in instalatie.
Un releu de monitorizare tensiune setat corect poate face diferenta dintre o instalatie electrica sigura si defectiuni costisitoare aparute pe neasteptate. Alegerea pragurilor potrivite de sub si supratensiune, impreuna cu timpii corecti de intarziere, iti protejeaza eficient echipamentele si reduce riscul avariilor. Analizeaza mereu conditiile reale din retea si foloseste echipamente fiabile de pe Bitmi.ro pentru o protectie electrica completa si durabila!
Intrebari frecvente (FAQ)
Ce diferenta este intre releu de protectie si stabilizator de tensiune?
Releul intrerupe alimentarea daca tensiunea iese din limitele setate. Stabilizatorul corecteaza activ tensiunea si o mentine constanta la iesire. Pentru majoritatea locuintelor si atelierelor mici, releul setat corect ofera protectie suficienta.
Pot monta singur un releu de monitorizare tensiune?
Daca ai cunostinte solide de electrica si respecti normele de siguranta, il poti monta in tabloul electric. Daca nu ai experienta, apeleaza la un electrician autorizat.
Cat de des verific setarile?
Verifica de doua ori pe an sau dupa modificari in instalatie. Masoara tensiunea reala si confirma ca valorile afisate sunt corecte.
De ce declanseaza releul seara mai des?
Seara creste consumul in zona ta si tensiunea poate scadea sub pragul setat. Masoara valorile si ajusteaza daca este necesar, fara sa compromiti protectia.
Este util releul si pentru institutii sau scoli tehnice?
Da. In laboratoare, ateliere scolare sau cluburi de robotica, unde functioneaza surse, imprimante 3D sau utilaje mici, releul previne defectiuni si reduce costurile de mentenanta.
