Sudura in puncte este una dintre cele mai utilizate metode de imbinare a foilor metalice subtiri, atat in industrie, cat si in proiecte tehnice specializate. Daca lucrezi cu metal, construiesti structuri, repari echipamente sau te ocupi de electronica si acumulatori, este foarte probabil sa fi intalnit deja acest tip de sudura sau sa ai nevoie de el in viitor. Avantajul major al sudurii in puncte este rapiditatea procesului, repetabilitatea rezultatelor si controlul precis al caldurii aplicate materialului.
Spre deosebire de alte procedee de sudare, sudura in puncte nu necesita material de adaos si permite realizarea unor imbinari curate, rezistente si uniforme. Tocmai de aceea este folosita pe scara larga in industria auto, in productia de baterii, in realizarea carcaselor metalice sau a structurilor din tabla. Descopera in continuare cum functioneaza sudura in puncte, ce echipamente sunt necesare, unde se foloseste si ce trebuie sa ai in vedere pentru a obtine rezultate corecte si sigure!
Ce este sudura in puncte si cum functioneaza?

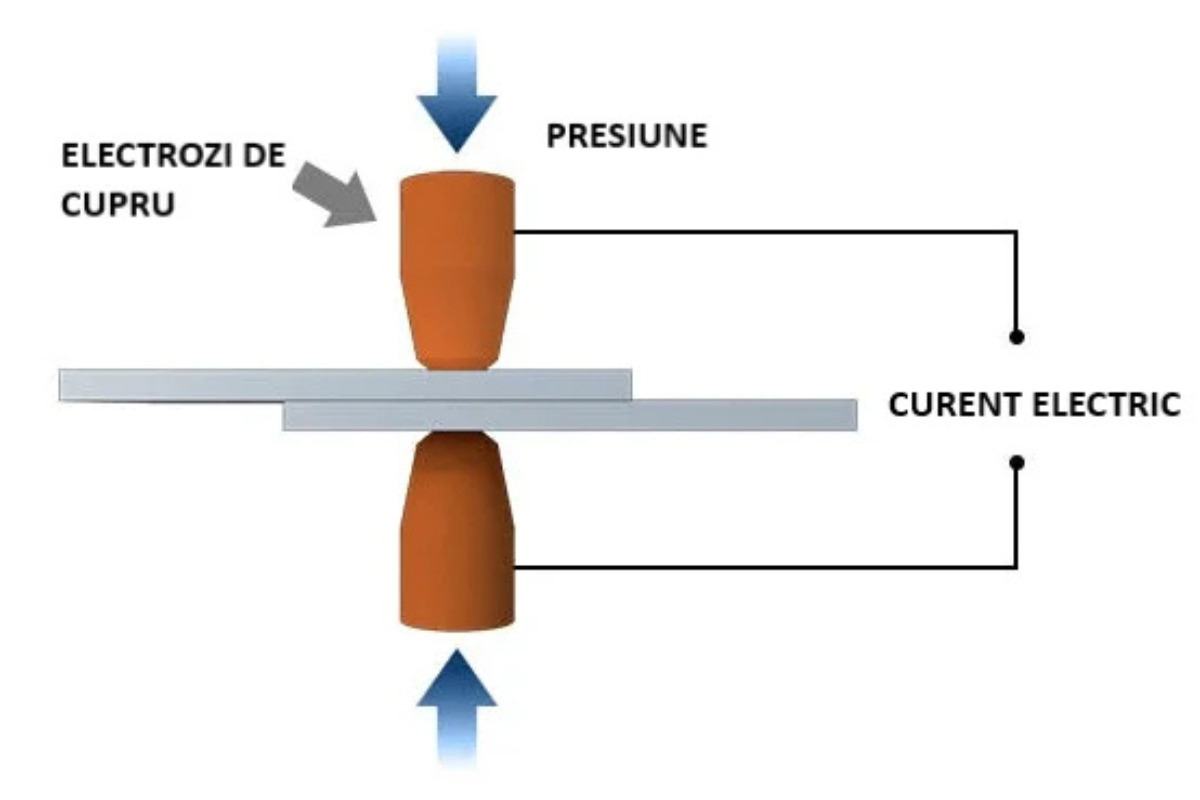

Sudura in puncte este un proces de sudura prin rezistenta. Acest proces este utilizat in principal pentru sudura a doua sau mai multe foi de metal prin aplicarea presiunii si a caldurii generate de un curent electric in zona de sudare.
Functionarea se bazeaza pe contactarea electrozilor din aliaj de cupru cu suprafetele metalice ce urmeaza a fi imbinate. Prin intermediul acestora se aplica simultan presiune mecanica si curent electric. Caldura este generata prin trecerea curentului prin materiale rezistive, cum sunt otelurile cu continut scazut de carbon, ceea ce duce la topirea locala a metalului.
Procesul implica aplicarea de presiune si caldura in zona de sudura folosind electrozi de cupru, care transmit un curent electric prin piesele de sudura. Materialul se topeste, fuzionand piesele impreuna. In momentul in care curentul este oprit, presiunea exercitata de electrozi este mentinuta, iar miezul de metal topit se solidifica, formand imbinarea.
Caldura de sudare este generata de curentul electric transferat piesei de prelucrat prin electrozi din aliaj de cupru. Cuprul este utilizat deoarece are o conductivitate termica ridicata si o rezistenta electrica scazuta in comparatie cu majoritatea celorlalte metale. Astfel, caldura se genereaza in piesele de prelucrat si nu in electrozi, prevenind uzura rapida a acestora.
Procesul de sudura in puncte pas cu pas

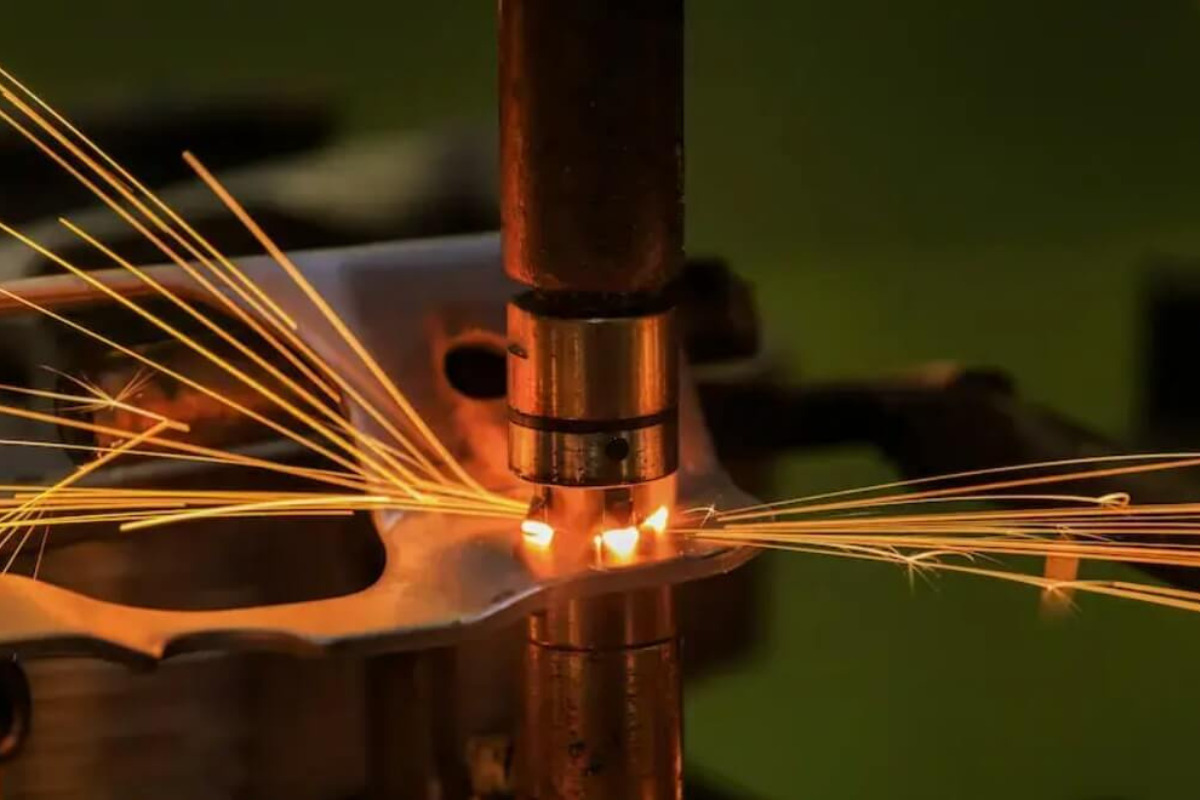

Sudura in puncte functioneaza prin furnizarea de impulsuri electrice de joasa tensiune si curent ridicat catre electrozii de sudura. Aceste impulsuri topesc aproape instantaneu metalul, in timp ce se aplica suficienta presiune pentru ca metalele sa fuzioneze. Desi procesul pare simplu la prima vedere, fiecare etapa este esentiala pentru obtinerea unei suduri corecte si rezistente.

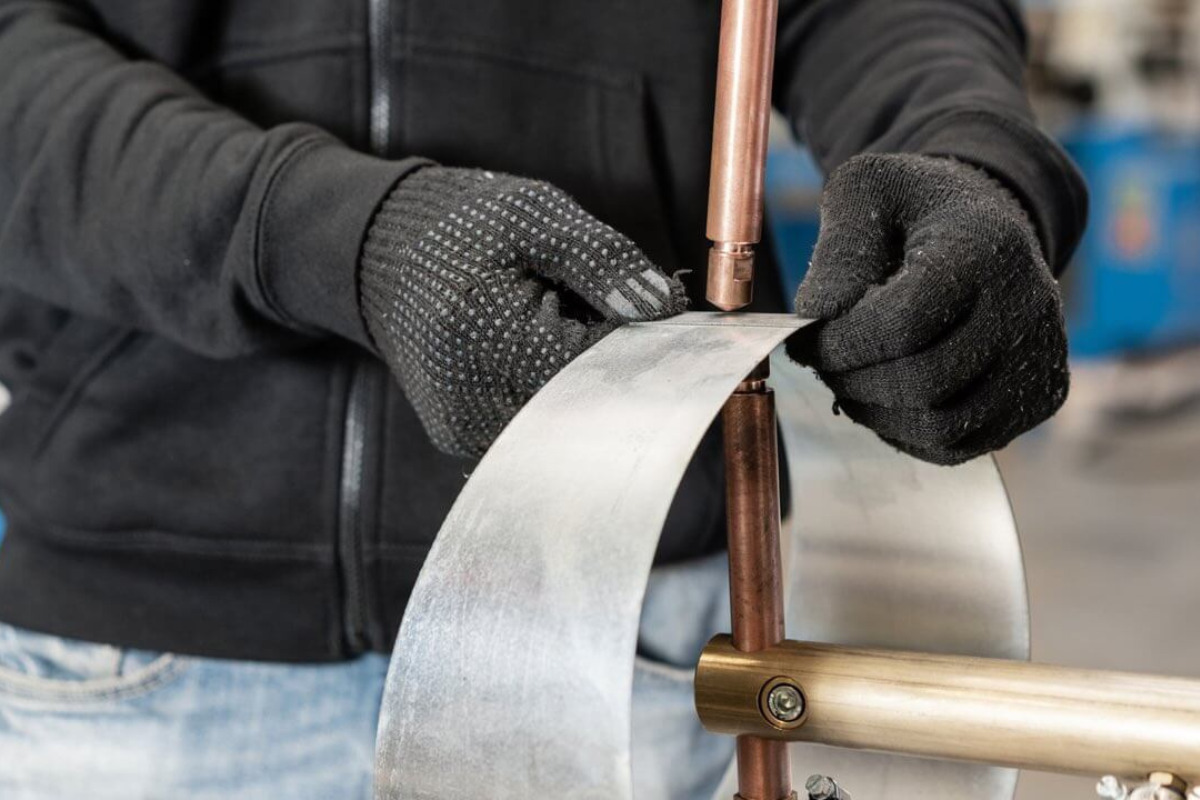

Pasul 1: plasarea foilor metalice
Prima etapa in sudarea in puncte este plasarea foilor metalice sau a pieselor de prelucrat in pozitia dorita. Acestea trebuie sa fie suprapuse corect, iar suprafetele de contact sa fie curate, fara rugina, ulei sau impuritati care pot afecta conductivitatea electrica.
Dupa alinierea pieselor, se aplica presiunea prin forta electrodului. Aceasta poate fi realizata manual, pneumatic, prin arcuri sau hidraulic, in functie de tipul masinii de sudura utilizate. Presiunea corecta asigura un contact bun intre piese si previne aparitia porilor sau a sudurilor slabe.
Pasul 2: aplicarea curentului intre electrozi
A doua etapa presupune aplicarea unui curent electric puternic in zona dintre electrozi. Pe masura ce curentul trece prin metale, rezistenta interna a acestora genereaza caldura intensa. Metalul se topeste local, formand miezul de sudura.
Temperatura atinsa poate ajunge pana la aproximativ 2000 °C, peste punctul de topire al majoritatii metalelor utilizate. Electrozii trebuie sa aiba un punct de topire mai mare decat piesele de prelucrat, motiv pentru care se folosesc in general aliaje de cupru. In aplicatii speciale se pot utiliza electrozi din wolfram, molibden sau alte materiale rezistente la temperaturi ridicate.
Pasul 3: solidificarea metalului topit
Etapa finala consta in racirea si solidificarea miezului de metal topit. In aceasta etapa, electrozii raman in contact cu piesele si actioneaza ca suport mecanic. Presiunea este mentinuta pana cand metalul se intareste complet.
Procesul se incheie dupa racire, iar imbinarea rezultata este una permanenta. Timpii de sudare variaza intre 0,01 si 0,63 secunde, in functie de grosimea metalului, forta aplicata si diametrul electrozilor.
Echipamente necesare pentru sudura in puncte
Pentru a realiza sudura in puncte in conditii de siguranta si eficienta, ai nevoie de echipamente specializate, adaptate tipului de aplicatie si materialului sudat.

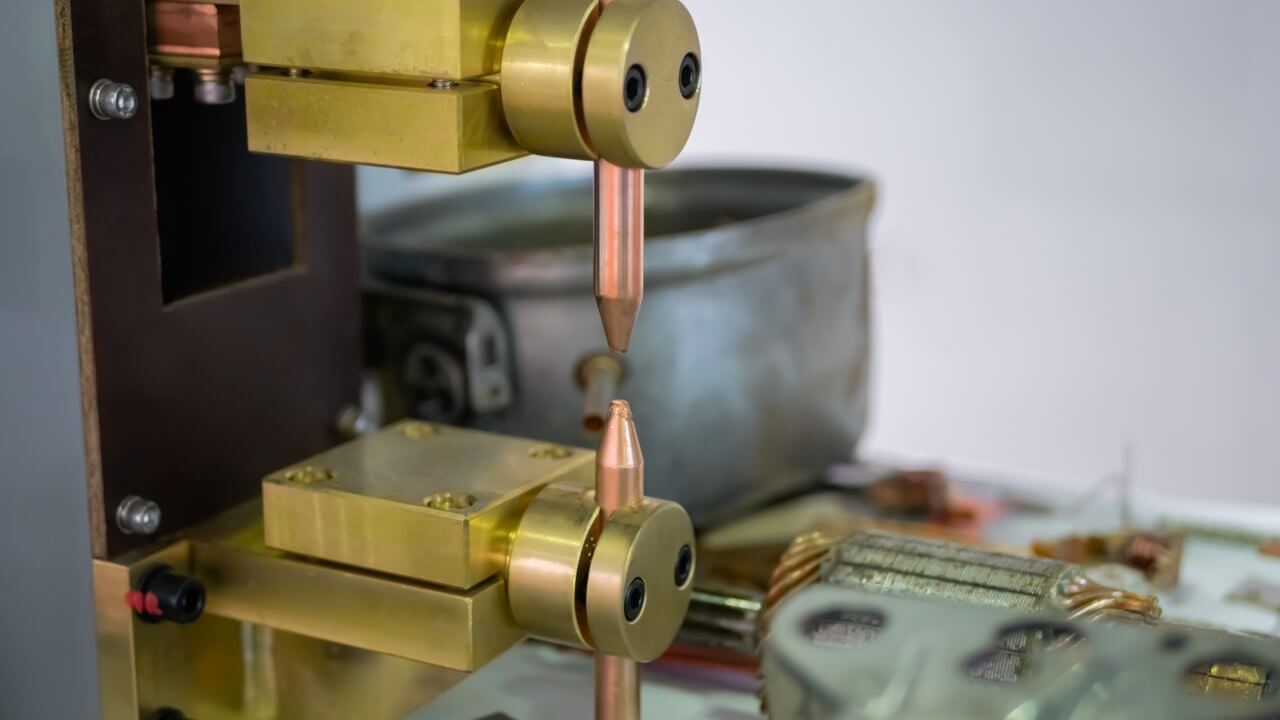

Aparatul de sudura in puncte

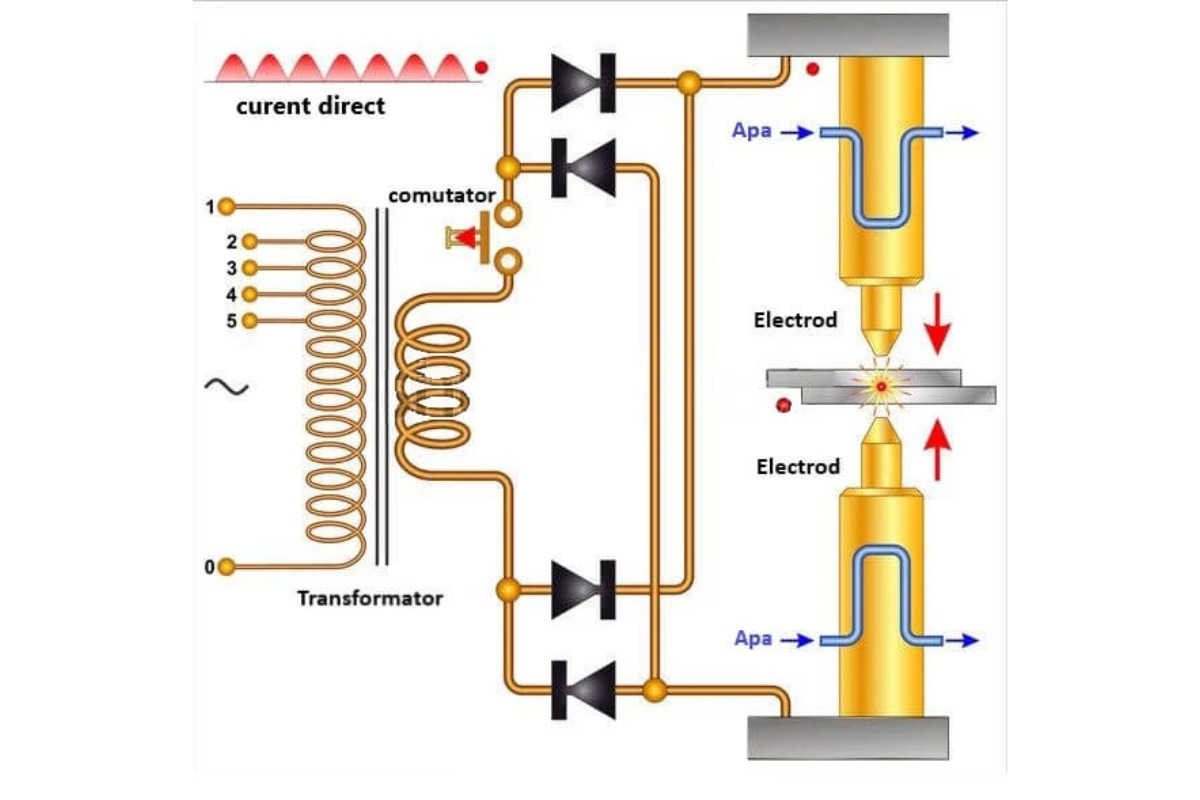

Aparatul de sudura in puncte consta intr-o sursa de alimentare, o unitate de stocare a energiei, un comutator, un transformator si electrozii de sudura.
- Elementul de stocare a energiei permite sudorului sa livreze niveluri ridicate de putere instantaneu. Daca cerintele de putere nu sunt mari, atunci elementul de stocare a energiei nu este necesar
- Comutatorul face ca energia stocata sa fie transportata in transformatorul de sudare.
- Transformatorul scade tensiunea si creste curentul. O caracteristica importanta a transformatorului este ca reduce nivelul de curent pe care trebuie sa-l suporte comutatorul.
- Electrozii de sudare fac parte din circuitul secundar al transformatorului.
- Exista, de asemenea, o cutie de control care gestioneaza comutatorul si poate monitoriza tensiunea sau curentul electrodului. Masinile de sunt de obicei racite cu apa, deoarece pentru o fractiune de secunda se genereaza caldura foarte mare. Electrozii au pasaje pentru racirea cu apa pentru a scadea temperatura si a preveni uzura excesiva.
Selectia potrivita depinde de tipul lucrarii si de volum. Pentru cei care vor sa sudeze pachete de acumulatori sau tabla subtire, poti alege aparate de sudura in puncte dedicate, de exemplu Sunkko S709A 3.2kw. Aparatul asigura dozarea precisa a timpului si intensitatii impulsului, cu posibilitate de reglaj digital.
Pentru control suplimentar, foloseste o placa de control pentru sudura in puncte. Placa te ajuta sa setezi rapid timpii de actionare si sa obtii rezultate constante.
Electrozii si consumabilele necesare
Electrozii utilizati in sudura in puncte pot avea forme si dimensiuni diferite, in functie de aplicatie. Alegerea corecta a electrozilor influenteaza calitatea sudurii, durata de viata a echipamentului si repetabilitatea procesului.
Exista electrozi radiali pentru aplicatii cu caldura ridicata, electrozi cu varf trunchiat pentru presiune mare sau electrozi excentrici pentru sudarea colturilor si zonelor greu accesibile. Consumabilele trebuie verificate periodic, deoarece uzura electrozilor poate duce la suduri neuniforme.
Accesorii recomandate

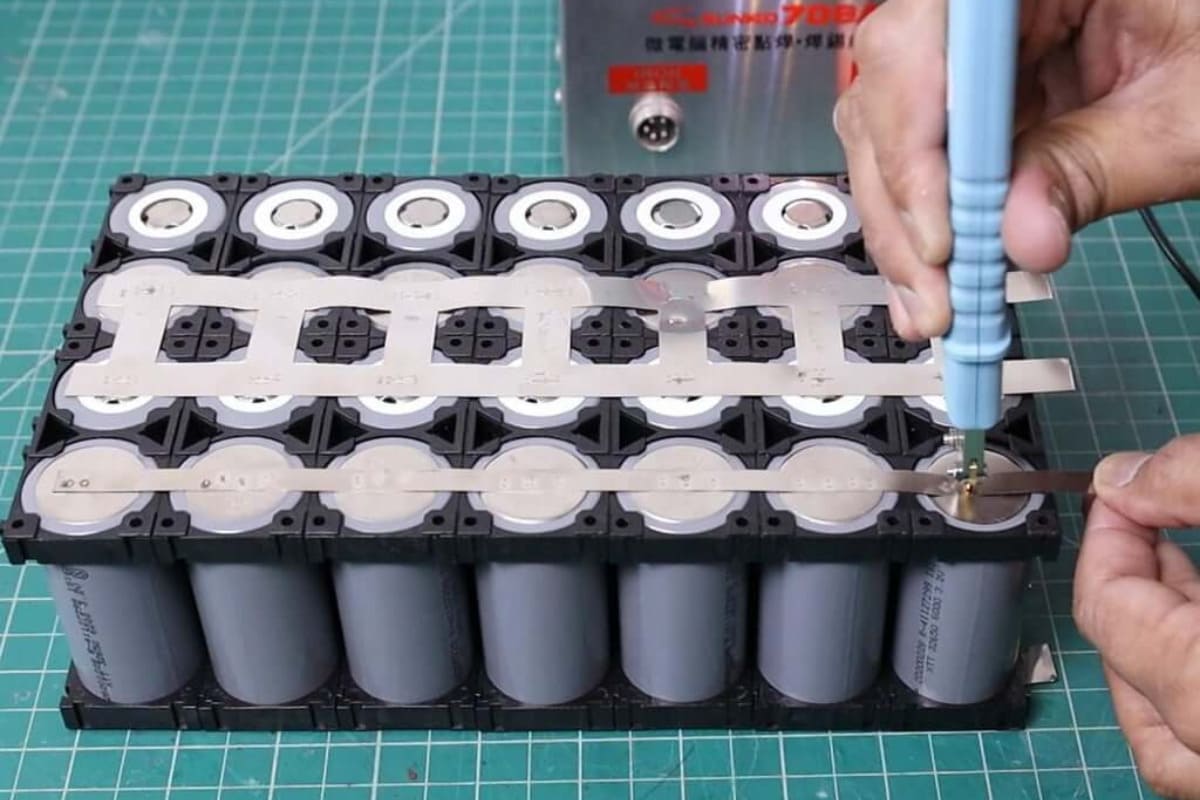

In aplicatii precum realizarea acumulatorilor, sunt necesare accesorii suplimentare. Platbanda de nichel este esentiala pentru sudura celulelor Li-Ion, NiMH sau NiCd, deoarece are o conductivitate buna si rezistenta mecanica adecvata. Pentru zone greu accesibile, gasesti si pini de sudura in puncte pentru acumulatori.
Unde se foloseste sudura in puncte: aplicatii
Sudura in puncte este utilizata in numeroase domenii datorita eficientei si fiabilitatii sale:
- industria auto, pentru imbinarea panourilor de caroserie;
- industria aerospatiala si feroviara;
- productia de echipamente electronice;
- confectionarea mobilierului metalic;
- domeniul constructiilor;
- realizarea plasei de sarma si a tablelor sudate;
- confectionarea acumulatorilor prin sudura platbenzii de nichel pe bornele bateriilor.
In cazul bateriilor, sudura in puncte previne incalzirea excesiva a celulelor, asa cum s-ar intampla in cazul lipirii clasice, protejand astfel structura interna a acestora.
Sfaturi pentru o sudura in puncte de calitate
Pentru rezultate constante si sigure, este important sa tii cont de cateva recomandari practice:
- curata intotdeauna suprafetele de sudare;
- foloseste electrozi potriviti pentru materialul sudat;
- regleaza corect presiunea si timpul de sudare;
- evita supraincalzirea pieselor;
- verifica periodic uzura electrozilor;
- testeaza sudura inainte de productia in serie.
Aceste masuri simple contribuie la obtinerea unor imbinari rezistente si la prelungirea duratei de viata a echipamentului.
Acum ca ai descoperit ABC-ul sudurii in puncte, te poti pune pe treaba cu mai multa incredere. Fie ca lucrezi in productie, in service sau in proiecte DIY avansate, acest procedeu iti ofera precizie, viteza si control. Arunca un ochi peste catalogul Bitmi pentru a explora aparatele de sudura in puncte disponibile si accesoriile compatibile. Contacteaza echipa Bitmi cu incredere pentru asistenta si informatii suplimentare in alegerea sudorului potrivit aplicatiilor tale!
Intrebari frecvente
Ce materiale pot fi sudate prin sudura in puncte?
Sudura in puncte este utilizata in principal pentru metale conductoare, precum otelul cu continut scazut de carbon, otelul inoxidabil sau nichelul. Grosimea materialelor este de obicei redusa, iar foile trebuie sa fie suprapuse corect pentru rezultate bune.
Sudura in puncte este potrivita pentru proiecte DIY?
Da, exista aparate de sudura in puncte compacte, potrivite pentru ateliere mici sau proiecte DIY, mai ales pentru realizarea acumulatorilor sau a structurilor din tabla subtire.
De ce sunt folositi electrozi din cupru?
Cuprul are conductivitate electrica si termica ridicata, ceea ce permite directionarea caldurii catre piesele sudate si reduce uzura electrozilor in timpul procesului.
Este necesara racirea cu apa a aparatului?
In aplicatii profesionale sau de volum mare, racirea cu apa este recomandata pentru a preveni supraincalzirea si pentru a mentine parametrii constanti de sudare.
Cat de rezistenta este o sudura in puncte?
Rezistenta unei suduri in puncte depinde de parametrii setati corect, de material si de presiunea aplicata. O sudura realizata corespunzator poate fi extrem de durabila si stabila in timp.
