Stii sa faci lipituri de calitate ?

Stii sa faci lipituri de calitate ?

Realizarea de lipituri sta la baza ingineriei electrice, iar o statie de lipit face ca procesul de lipire sa fie facil si placut. Pentru a putea conecta componente electronice, un inginer/ electronist trebuie sa execute conexiuni durabile prin tehnici de lipire adecvate.

O statie pentru lipituri iti ofera controlul si flexibilitatea necesare in lipire, fiind prevazut cu multiple instrumente de lipit si posibilitatea ajustarii temperaturii in functie de aplicatia dorita. Mai simplu spus, o statie de lipit este un dispozitiv all-in-one cu tot ce ar avea nevoie oricine pentru a finaliza un proiect ce implica lipturile.


O scurta introducere in procesul de lipire


Lipirea inseamna topirea fludorului pe doua metale pentru a le uni. Un exemplu excelent sunt firele de cupru unite intre ele pe o placa de circuite a unui dispozitiv electronic.

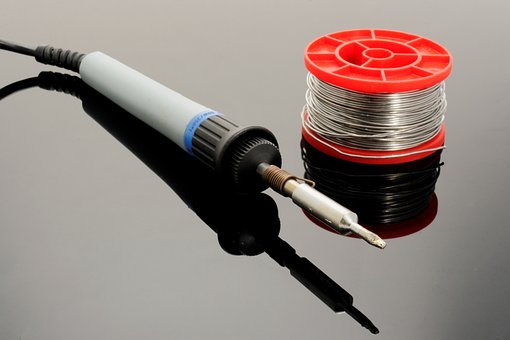

Procesul de lipire - bitmi

Exista trei tipuri de fludor: pe baza de plumb, fara plumb si flux. Este de obicei un aliaj de staniu si alte metale, cum ar fi cupru-staniu sau plumb-staniu.

Letconul este incalzit la temperaturi ridicate de peste 316 C, determinand topirea fludorului. Acesta se raceste pe metale pentru a crea o imbinare electrica permanenta, care poate fi indepartata numai cu ajutorul unui instrument de deslipire.



Ce este o statie de lipit?


Este un dispozitiv electric utilizat pentru imbinarea metalelor prin lipire. Acesta cuprinde instrumente de lipit conectate la unitatea de comanda, instrumente de deslipire, dispozitive de curatare a varfurilor, suporturi si alte accesorii.
Unitatea de control cuprinde butoane de reglare a temperaturii, zone de afisare si un transformator electric.

· Varful letconului – Varful este fabricat din cupru pentru un transfer eficient de caldura si este acoperit cu fier pentru durabilitate. Varful este incalzit la temperaturi ridicate si apoi este folosit pentru a topi fludorul.

· Manerul izolat – Manerul cu spuma izolatoare termica reduce senzatia de caldura in timpul lipiturilor. Este o parte esentiala a letconului deoarece lipirea implica incalzirea metalului la temperaturi ridicate.

· Suportul – Asigura sustinerea letconului atunci cand nu mai este folosit. Acesta confera siguranta persoanelor din jur si reduce orice sansa de accident, mai ales cand letconul este inca fierbinte.

· Buton de ajustare a temperaturii – Temperatura in exces poate deteriora componentele statiei si poate slabi varful. Butoanele de reglaj a temperaturii permit mentinerea acesteia la valori optime (recomandata la 316 C).

· Zona de afisare – Afiseaza temperatura letconului, astfel incat utilizatorul sa fie informat de temperatura in orice moment.

· Instrumentul de dezlipire - Indeparteaza lipitura de pe metalele imbinate, astfel incat sa poata fi reprelucrate. Este un instrument esential in timpul lipirii daca trebuie sa corectezi o zona deja lipita.

· Comutatorul de alimentare – Controleaza pornirea, respectiv oprirea alimentarii statiei.


Tipuri de statii de lipit


Statiile de lipit sunt fie analogice, fie digitale, in functie de modul lor de functionare.

O statie analogica are un element de incalzire care incalzeste varful letconului la temperatura recomandata si apoi se opreste. Cu timpul, letconul se raceste pana la o limita prestabilita in care elementul de incalzire este declansat pentru a incalzi din nou varful acestuia.

Tipuri de statii de lipit - bitmi

O statie digitala are un controler proportional-integral-derivat (PID) in microprocesorul sau pentru a regla temperaturile. O statie digitala este mai precisa si controleaza temperatura automat. Aceasta va fi cea mai buna optiune daca lucrezi la un proiect care necesita o precizie ridicata.

Statie digitala - bitmi
Alte tipuri de statii de lipit includ:

Statii de lipit prin inductie – Folosesc conceptul de temperatura Curie pentru a induce lipirea la temperaturi ridicate.
Statii de lipit in infrarosu – statii de lipit fara contact care concentreaza caldura pe o zona si finalizeaza procesul de lipit in cateva secunde.
Statii de lipit cu aer cald – Au pistoale cu aer cald cu duze speciale care fluidizeaza aerul cald asupra componentelor prelucrare. Sunt utilizate in principal pentru dezasamblarea circuitelor.


Cum faci lipituri de calitate?


Iata cativa pasi pe care trebuie sa ii urmezi:

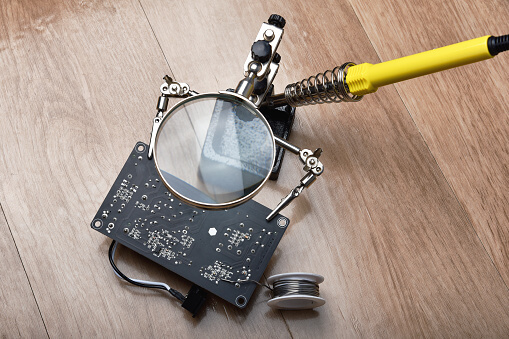

Cum faci lipituri de calitate - bitmi

Pasul 1 – Pregateste spatiul de lucru

Inainte de a incepe orice lipitura, spatiul de lucru trebuie sa fie liber si fara pericol de incendiere. Asambleaza toate accesoriile necesare in timpul procesului de lipire si ia masuri de protectie personala, cum ar fi purtarea ochelarilor de protectie si o imbracaminte care acopera partile expuse atunci cand manevrezi letconul.

Pasul 2 – Alege varful letconului preferat si asigura-te ca este curatat

Statiile de lipit au varfuri interschimbabile pentru a permite executarea lipiturilor pe proiecte de diverse dimensiuni.

Daca varful este prea mare, poate raspandi prea multa caldura in alte zone ale proiectului pe care nu ai intentionat sa le incalzesti si ajunge sa provoace probleme. Pe de alta parte, un varf mic va fi mai putin eficient si va crea imbinari slabe.

Pasul 3 – Regleaza temperatura

Roteste butonul de reglaj la temperatura adecvata. 316C este valoarea standard pentru in aplicatii cand se utilizeaza fludor pe baza de plumb si 371C cand se utilizeaza fludor fara plumb.

Cum faci lipituri de calitate  -bitmi

Pasul 4 – Adauga fludor pe varf

Aplica putin fludor pe varful letconului. Orice fludor in exces poate fi sters pe buretele umed.

Pasul 5 - Incepe lipirea

Lipeste piesele la un unghi usor de contact, creand o forma de filet in punctul de imbinare. Asigura-te ca nu exista fisuri sau gauri pe zona lipita. O lipire buna va avea un aspect cu o stralucire lucioasa si linii vizibile.


Aplicatii in care sunt realizate lipituri


Lipirea este utilizata in principal in inginerie electrica pentru a imbina componentele electrice in electronica. Alte aplicatii cuprind:

  • Instalatii sanitare – pentru a imbina tevi
  • Automobile – pentru a imbina miezurile radiatoarelor
  • Industrii electrice – pentru a imbina cablurile si firele la pini terminali




Ce criterii sa urmaresti cand alegi o statie de lipit?


Statia de lipit pe care o utilizezi influenteaza rezultatul general al pieselor lipite. Trebuie sa iei in considerare cativa factori, astfel incat sa poti selecta o statia care functioneaza bine si raspunde nevoilor tale.

Ce criterii sa urmaresti cand alegi o statie de lipit - bitmi

Iata cateva dintre considerentele de urmat
:

1. Tipul statiei de lipit – Alege daca sa utilizezi o statie digitala sau analogica, tinand cont de diferentele dintre acestea in controlul temperaturii si precizie.
2. Puterea necesara – Puterea pentru statiile de lipit variaza intre 40-80W, iar puterea mai mare iti permite sa lucrezi mai rapid.
3. Elementul de incalzire – Poti alege daca sa utilizezi elemente de incalzire din ceramica sau nichel, intrucat ambele se comporta diferit la incalzire. Astfel, cel din nichel este rezistent la caldura, incalzindu-se mai lent decat ceramica.
4. Interval de reglare a temperaturii – Trebuie sa iei in considerare sa fie suficient de larg pentru a-ti permite sa lipesti componente mai mari care ar putea necesita mai multa caldura.

O intrebare frecvent intalnita cu privire la lipituri este „ Care este diferenta dintre o statie de lipit si un letcon si pe care ar trebui sa il iau?


Letconul


Principalele caracteristici ale unui letcon sunt simplitatea si lipsa controlului temperaturii. Letconul standard are un element de incalzire cu temperatura fixa in care tensiunea de intrare merge direct la elementul de incalzire din maner pentru a incalzi varful.

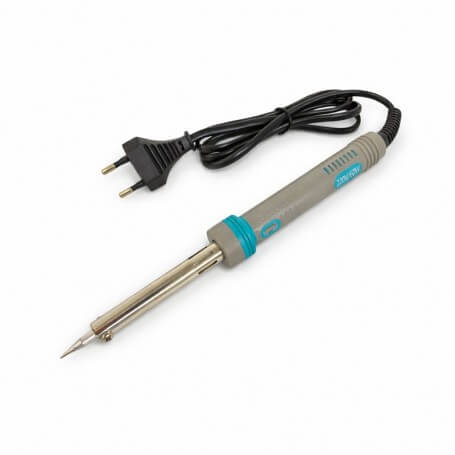

Letconul - bitmi

Deoarece letconul este capabil sa se incalzeasca de la sine, este un instrument convenabil de adus atunci cand executi reparatii pe teren. De asemenea, aceste este de obicei mai accesibil financiar in comparatie cu o statie, ceea ce il face potrivit pentru cei care sunt incepatori in lumea lipiturilor sau utilizatorii care au nevoie de el doar pentru un singur scop (de exemplu, reparatii simple in casa sau hobby-uri).

Este un instrument simplu, potrivit pentru:

  • Incepatori
  • Proiecte simple sau un singur tip de aplicatie
  • Lipituri pe teren
  • Masa de lucru cu spatiu limitat



Statia de lipit


Aceasta reprezinta un pachet complet care vine cu o unitate de incalzire (statia), un letcon, un burete sau sarma de curatare si un suport pentru a depozita letconul atunci cand nu este utilizat.
Statia de lipit - bitmi
Aceasta are de obicei o gama larga de control al temperaturii, permitand utilizatorului sa selecteze temperaturi specifice pentru diferite proiecte. De asemenea, au o putere de iesire mai mare, ceea ce o face bine calificata pentru lipiturile indelungate si pentru componentele mai mari.

Este un instrument cuprinzator potrivit pentru:



  • De la incepatori la experti
  • Gama larga de proiecte si tipuri de aplicatii
  • Masa de lucru cu spatiu adecvat


In concluzie, atunci cand vrei sa alegi intre o statie de lipit sau un letcon este important sa stabilesti mai intai scopul, precum si nivelul de utilizare. Nu exista un raspuns corect, intrucat instrumentul potrivit depinde de utilizator si de proiectele realizate.

Inca nu esti sigur ce unealta sa alegi? Trimite-ne un mesaj cu detalii despre nivelul tau de experienta, precum si tipurile de proiecte la care lucrezi, iar echipa noastra iti va sugera produsul care ti se potriveste cel mai bine!
