Realizarea unui sistem de monitorizare a distantei cu avertizare luminoasa si acustica

08 Aprilie 2026

Realizarea unui sistem de monitorizare a distantei cu avertizare luminoasa si acustica
Salutare! Sunt Sebi de la Bitmi.ro si astazi vreau sa iti arat cum poti construi un sistem de monitorizare a distantei cu avertizare luminoasa si acustica folosind o placa de dezvoltare Arduino Uno R3, un sensor ultrasonic HC-SR04, un buzzer activ si trei LED-uri de diferite culori. Este un proiect foarte interactiv, perfect pentru a invata cum functioneaza un senzor ultrasonic si cum poti citi valorile masurate de acesta astfel incat sa stii distanta pana la obstacol si sa il poti evita.


Despre placa de dezvoltare Arduino Uno R3

Placa de dezvoltare Arduino Uno R3 este „creierul” proiectului. Acesta controleaza toate componentele si executa codul programat. Primeste date de la senzorul ultrasonic si decide ce LED-uri sa aprinda si cand sa activeze buzzerul.


Despre senzorul ultrasonic HC-SR04

Acest senzor este responsabil pentru masurarea distantei. Functioneaza prin emiterea unor unde ultrasonice si receptionarea lor dupa ce se reflecta dintr-un obiect. In functie de timpul de intoarcere, se calculeaza distanta pana la obstacolul din fata.

Despre Buzzer

Buzzerul este componenta care ofera avertizarea sonora/acustica. Acesta emite sunete de tip „bip” sau un sunet continuu, in functie de distanta detectata, ajutand utilizatorul sa reactioneze mai rapid.

Despre LED-uri

LED-urile sunt folosite pentru avertizarea vizuala. In functie de distanta detectata, acestea se aprind diferit pentru a indica nivelul de apropiere: verde pentru siguranta, galben pentru atentie si rosu pentru pericol.

Componente necesare

1 x Placa de dezvoltare compatibila Arduino Uno R3
1 x Senzor ultrasonic HC-SR04
1 x Modul Buzzer activ
3 x Rezistori 220 Ohm
3 x LED-uri diferite culori
1 x Breadboard 400 puncte
11 x Fire tata - tata

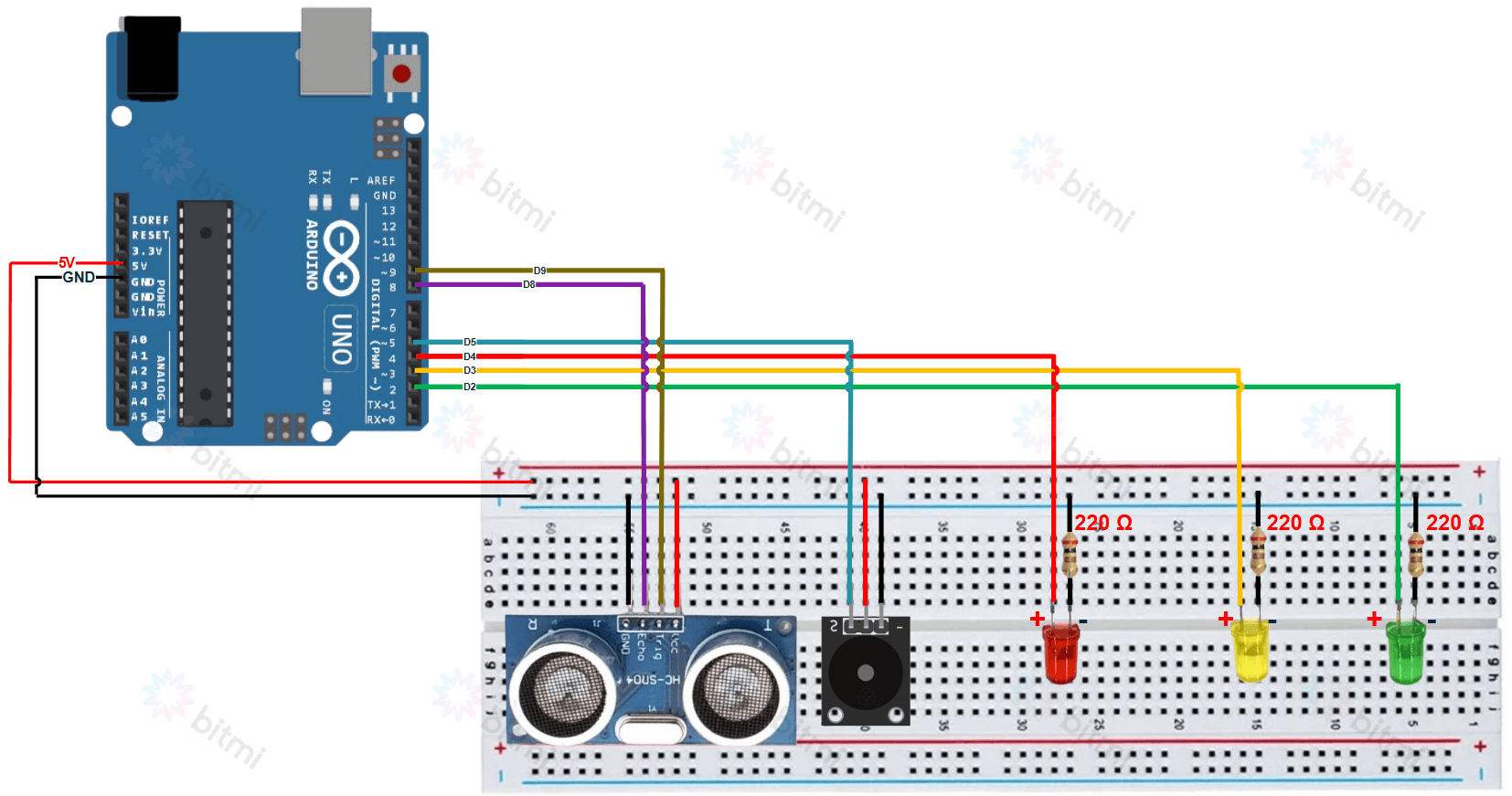

Schema de conectare





Cod sursa

Dupa ce ai realizat circuitul, e timpul sa incarci codul sursa pe placa, pentru a descarca codul sursa clic AICI.

Conecteaza placa de dezvoltare compatibila Arduino Uno R3 la computer folosind portul USB. Apoi, mergi la meniul Tools si selecteaza tipul de placa si portul serial pe care il folosesti (optiunile Board si Port), apoi apasa butonul Upload. In cateva secunde, programul va fi incarcat, iar senzorul va incepe sa masoare distanta.

Cum functioneaza proiectul

Proiectul functioneaza pe baza unui senzor ultrasonic care masoara distanta fata de un obiect si transmite aceste informatii catre Arduino.
Senzorul ultrasonic HC-SR04 emite unde sonore de inalta frecventa, care nu pot fi auzite de urechea umana. Aceste unde se lovesc de obiectele din fata si se intorc inapoi la senzor. Arduino masoara timpul in care semnalul se intoarce si calculeaza distanta pana la obstacol.

In functie de distanta masurata, sistemul reactioneaza diferit prin LED-uri si buzzer:
- daca obiectul este departe (intre 50 si 25 cm), se aprinde LED-ul verde, indicand ca nu exista pericol
- daca obiectul se apropie (intre 25 si 10 cm), se aprind LED-ul verde si cel galben, semnalizand atentie
- daca obiectul este foarte aproape (intre 10 si 5 cm), LED-ul rosu clipeste iar buzzerul emite semnale sonore intermitente
- daca obiectul este extrem de aproape (sub 5 cm), LED-ul rosu ramane aprins continuu iar buzzerul suna continuu
Astfel, utilizatorul primeste informatii atat vizuale, cat si sonore despre distanta fata de obiect, ceea ce face sistemul usor de utilizat si eficient.

Daca ai intrebari sau nelamuriri legate de proiect, scrie-mi la adresa electronica@bitmi.ro.
