Esti pasionat de electronica si vrei sa construiesti roboti, sa automatizezi procese sau sa-ti transformi ideile in prototipuri functionale? Atunci, s-ar putea sa ai nevoie, printre altele, si de placi de expansiune. Te invitam sa descoperi ce sunt acestea, cum functioneaza si cum alegi una care sa se potriveasca proiectului tau, in randurile de mai jos!
Ce este o placa de expansiune si de ce ai nevoie de una?
O placa de expansiune (adesea denumita shield) este un modul electronic care se conecteaza direct la o placa de dezvoltare (cum ar fi Arduino Uno, Arduino Nano sau Raspberry Pi) pentru a-i extinde functionalitatea. Practic, un shield adauga noi porturi, circuite sau interfete, fara sa necesite lipituri, cabluri suplimentare sau conexiuni complicate. Daca ai nevoie de mai multe motoare, afisaje LCD, conectivitate Wi-Fi sau vrei sa adaugi alte functii suplimentare, tot ce trebuie sa faci este sa alegi placa potrivita.
Placile de expansiune se monteaza simplu, direct pe pinii placii de baza, si comunica prin protocoale standard (I2C, SPI, UART). Cele mai multe sunt de tip „plug and play”, ceea ce inseamna ca dupa ce le conectezi, poti incepe imediat testarea codului si a componentelor.
Cum functioneaza placile de expansiune?
Placile de expansiune folosesc pinii placii tale de dezvoltare si ii redirectioneaza catre module specializate. Exista mai multe metode de conectare, in functie de specificatiile placii:
- prin conectori de tip pin (clasicii pini care se introduc direct in conectorii placii de baza);
- prin conectori de tip header (un bloc de pini unde se potriveste shieldul);
- prin conectori de tip ribbon (cabluri plate cu multiple conexiuni);
- prin conectori de tip socket (shieldul se introduce ca o cartela).
Indiferent de metoda, ideea de baza ramane aceeasi: shieldul devine o parte integranta a sistemului tau si ii extinde capacitatile. Majoritatea shieldurilor sunt compatibile cu mai multe tipuri de placi, dar este bine sa verifici dinainte compatibilitatea cu modelul tau: un shield pentru Arduino Uno are alte dimensiuni fata de un shield Nano, de exemplu.
Tipuri de placi de expansiune si utilizarile acestora
Gama de shielduri este impresionanta, asadar, fiecare proiect poate beneficia de o solutie dedicata. Iata cateva dintre cele mai comune si utile tipuri:
Placi pentru motorizari

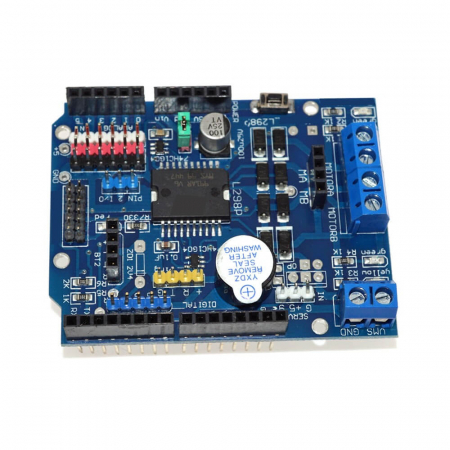

Daca vrei sa controlezi un robot, o bariera, un brat mecanic sau sa extinzi orice proiect care implica miscare, ai nevoie de o placa pentru motorizare. Exista variante cu driver L298P sau L293D, care suporta motoare DC, motoare pas cu pas si servomotoare. Aceste shielduri pot alimenta motoarele, le controleaza directia si viteza si pot, chiar, gestiona mai multe motoare simultan.
Placi pentru senzori
Unele proiecte au nevoie de mai multi senzori, dar pinii de pe placa de dezvoltare nu sunt suficienti. In acest caz, ai nevoie de o placa de expansiune cu porturi pentru senzori. Un shield compatibil cu Arduino Uno sau Mega si dotat cu conectori dedicati pentru I2C, pini analogici, digitali si chiar alimentare individuala pentru fiecare senzor poate fi o varianta optima.
Placi pentru conectivitate
Vrei sa trimiti date de la distanta, sa controlezi proiectul prin telefon sau sa-l conectezi la internet? Exista shielduri pentru Wi-Fi, Bluetooth, Ethernet sau GSM/GPRS. De exemplu, un shield cu modul Ethernet W5500 iti permite sa conectezi proiectul la reteaua ta locala si sa trimiti date pe un server. O astfel de optiune este ideala pentru proiecte IoT sau aplicatii de automatizare.
Placi pentru afisaj
Daca proiectul tau necesita un ecran, fie pentru a afisa temperaturi, mesaje sau meniuri de control, ai nevoie de o placa de expansiune pentru display. Exista variante compatibile cu LCD 1602, TFT sau OLED. Acestea includ conectori pentru ecran si chiar butoane de control pentru interfete simple.
Placi pentru memorie si stocare
Ai un proiect care colecteaza date pe care vrei sa le salvezi? Atunci ai nevoie de un shield cu slot de card microSD. Un astfel de dispozitiv este folosit frecvent in proiectele de data logging – de exemplu, pentru a inregistra temperatura, umiditatea sau tensiunea in timp.
Placi multifunctionale
Unele placi combina mai multe functii intr-un singur shield: afisaj, senzori, buzzer, butoane, porturi de comunicatie. Acestea sunt ideale pentru prototipuri rapide sau testare de concepte. Spre exemplu, daca lucrezi cu un shield multifunctional 328P compatibil cu Arduino Nano, ai la indemana tot ce iti trebuie pe o singura placa.
Shielduri CNC

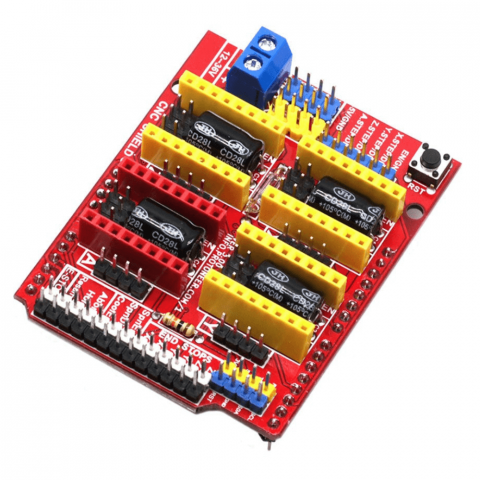

Pentru cei care doresc sa construiasca imprimante 3D, masini de gravat sau routere automate, un CNC shield este solutia perfecta. Aceasta componenta controleaza motoare pas cu pas cu o precizie mare, permite controlul pe mai multe axe si este compatibil cu drivere de tip A4988 sau DRV8825.
Cum alegi placa potrivita pentru proiectul tau?
Inainte sa cumperi componente electronice, este important sa stii exact ce vrei sa obtii cu proiectul tau. Ai nevoie de control motorizat, de comunicare wireless sau doar de o interfata pentru senzori? Studiaza compatibilitatea fizica si electrica a shieldului cu placa de dezvoltare pe care o folosesti si analizeaza cu atentie documentatia, la exemplele de cod disponibile si layoutul placii. Daca proiectul tau este mai complex, poate fi necesar sa combini mai multe shielduri.
Placile de expansiune sunt potrivite si pentru incepatori?
Absolut. Multe dintre aceste shielduri sunt create special pentru a fi usor de utilizat chiar de la primele proiecte. Nu ai nevoie de experienta in realizarea lipiturilor sau proiectarea circuitelor. Ai totul la indemana pe placa si tot ce trebuie sa faci este sa o conectezi, sa incarci codul si sa observi cum functioneaza. Placile de expansiune sunt solutia ideala pentru invatare rapida si experimentare!
De unde cumperi placi de expansiune de calitate?
Daca vrei sa comanzi rapid si sigur, intra pe Bitmi.ro si exploreaza gama completa de placi de expansiune disponibile. Aici gasesti shielduri compatibile cu Arduino Uno, Nano, Mega, Raspberry Pi, placi pentru motoare, senzori, afisaje si multe altele. Produsele vin cu specificatii clare si sunt livrate rapid, din stoc propriu.
Fie ca lucrezi la un proiect de la zero, testezi o idee noua sau construiesti un robot functional, la Bitmi gasesti tot ce ai nevoie pentru a-l finaliza eficient si cu rezultate excelente. Beneficiezi si de consultanta rapida prin chat sau telefon, daca nu esti sigur ce model este ideal pentru proiectul tau.
In concluzie, placile de expansiune iti simplifica munca, deschid noi posibilitati si te ajuta sa treci mai usor de la o idee la un prototip functional. Alege inteligent si experimenteaza cu ajutorul solutiilor profesionale oferite de Bitmi!
