Ce este placa Arduino Leonardo si cum functioneaza:

Arduino Leonardo este o placa de dezvoltare bazata pe microcontroller-ul ATmega32U4, folosita pentru proiecte electronice, roboti si automatizari. Placa poate controla LED-uri, senzori, display-uri si multe alte componente electronice.
Un avantaj important este faptul ca Arduino Leonardo poate functiona direct ca tastatura sau mouse USB, fiind perfecta pentru proiecte interactive si controllere custom.
Placa se programeaza usor din Arduino IDE si functioneaza la 5V prin USB sau alimentare externa.
Cu ajutorul acestei placi poti realiza proiecte precum roboti, mini console, automatizari, dispozitive smart sau proiecte educationale pentru invatarea electronicii si programarii.

Ce este un modul cu joystick si butoane si cum functioneaza:

Modulul cu joystick si butoane este un shield compatibil Arduino folosit pentru controlul proiectelor interactive. Acesta combina un joystick analogic cu mai multe butoane, fiind ideal pentru jocuri, meniuri, roboti sau controlul diferitelor dispozitive electronice.
Joystick-ul functioneaza pe doua axe, X si Y, permitand detectarea miscarii in sus, jos, stanga si dreapta. In plus, joystick-ul poate fi apasat ca un buton, oferind o functie suplimentara de control.
Pe langa joystick, shield-ul include mai multe butoane digitale care pot fi folosite pentru selectii, comenzi sau interactiuni rapide in proiectele Arduino.
Modulul se monteaza direct peste placa Arduino si comunica prin pini analogici si digitali. Pentru functionare are nevoie doar de alimentare si conectare la placa Arduino, fara cabluri suplimentare complicate.
Cu ajutorul acestui shield poti realiza proiecte precum mini console de jocuri, meniuri interactive pe display-uri LCD sau OLED, control pentru roboti, masini sau diferite interfete smart pentru proiecte DIY.

Componente necesare:

1 x Placa de dezvoltare originala Arduino Leonardo
1 x Modul cu Joystick si butoane

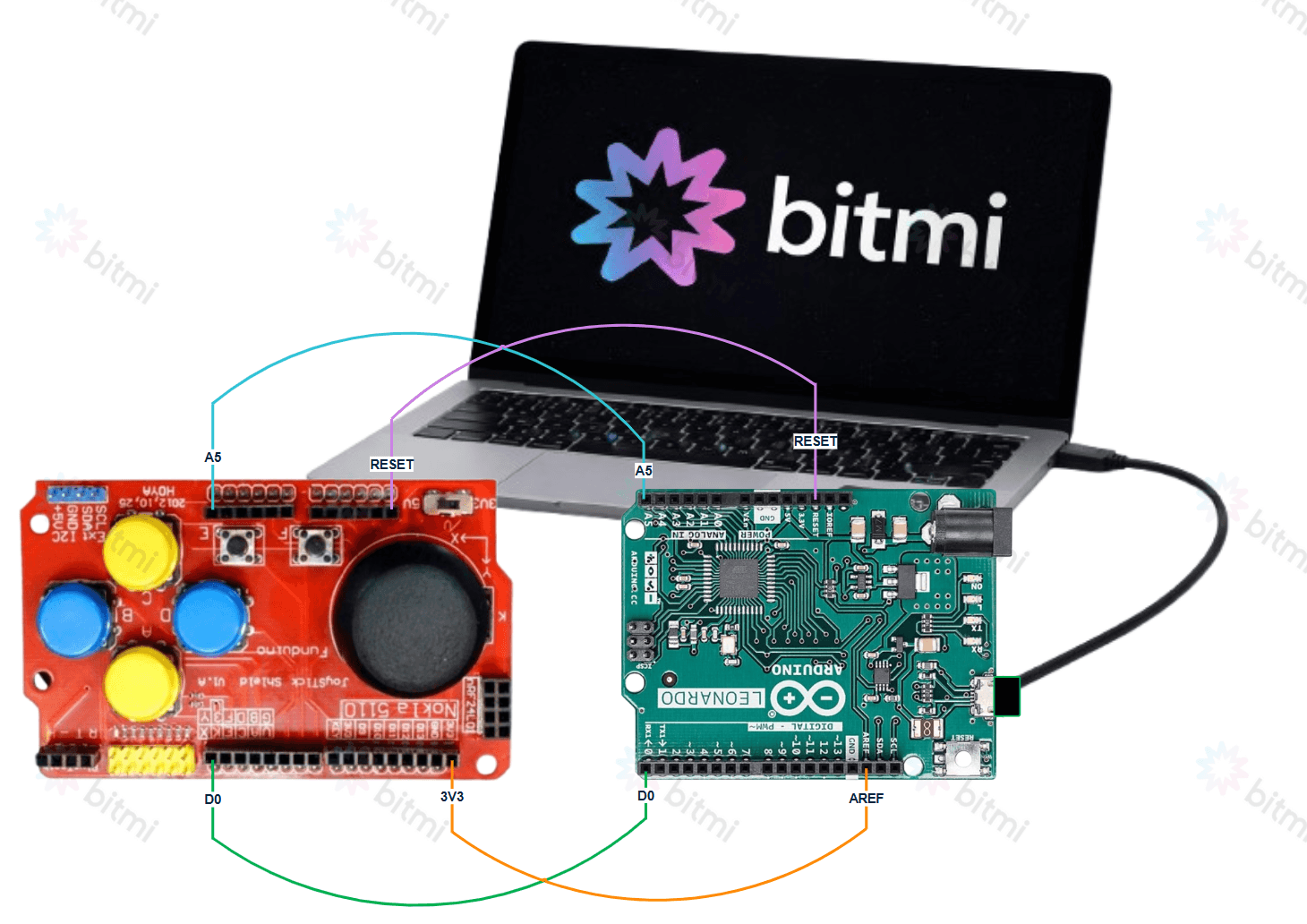

Schema de conectare



Cod sursa

Dupa ce ai realizat conexiunile, este timpul sa incarci codul sursa. Pentru a-l descarca, click AICI.
Conecteaza placa Arduino Leonardo la PC folosind cablul USB, apoi deschide Arduino IDE. Din meniul Tools, selecteaza placa si portul serial corespunzator, iar apoi apasa butonul Upload (sageata spre dreapta).

Cum functioneaza proiectul:

Dupa pornire, placa Arduino Leonardo este recunoscuta automat de calculator ca un dispozitiv USB de tip tastatura si mouse, fara sa fie nevoie de drivere sau programe suplimentare.
Joystick-ul modulului controleaza miscarea cursorului pe ecran, permitand deplasarea acestuia in sus, jos, stanga si dreapta. In plus, joystick-ul poate fi apasat si functioneaza ca un click de mouse, oferind o interactiune mai naturala in jocuri sau aplicatii interactive.
Pe langa joystick, modulul include mai multe butoane care pot fi programate pentru diferite functii. In acest proiect, butoanele controleaza taste precum sagetile directionale sau SPACE, fiind utile pentru miscare, sarituri sau diferite actiuni din jocuri.
Arduino Leonardo citeste permanent comenzile primite de la joystick si butoane, apoi trimite semnalele direct catre calculator prin conexiunea USB. Astfel, proiectul functioneaza ca un mini controller realizat cu Arduino.
Cu ajutorul acestui proiect poti crea propriul gamepad DIY pentru jocuri, control multimedia sau diferite aplicatii interactive, invatand in acelasi timp bazele electronicii si programarii cu Arduino.

Daca ai intrebari sau nelamuriri legate de proiect, scrie-mi la adresa electronica@bitmi.ro.
