Daca lucrezi la un sistem de irigare, construiesti o instalatie pentru un atelier sau dezvolti un proiect DIY cu Arduino, masurarea corecta a debitului iti influenteaza direct rezultatele. Un aparat ales gresit iti poate da valori eronate, poate necesita recalibrari frecvente sau chiar se poate defecta prematur.
Acest ghid functioneaza ca un checklist practic. Il poti folosi fie ca esti pasionat de bricolaj, electronist, instalator, mecanic sau reprezinti o firma mica de productie, un PFA ori o institutie tehnica. Parcurge fiecare sectiune si verifica punctele cheie inainte sa plasezi comanda. Vei lua o decizie informata si vei evita costuri inutile.
1. Verifica tipul de fluid pe care il masori
Primul pas este sa definesti clar ce trece prin conducta. Nu presupune. Verifica si noteaza caracteristicile reale ale fluidului.
Identifica natura fluidului
Stabileste daca masori:
- lichid (apa, solutie chimica, combustibil, ulei);
- gaz (aer comprimat, gaz tehnic);
- abur.
Lichidele sunt in general incomprimabile, in timp ce gazele si aburul sunt comprimabile. Aceasta diferenta influenteaza tehnologia de masurare. Un debitmetru pentru lichide nu va oferi rezultate corecte pe un flux de gaz.
Daca ai un atelier auto si vrei sa monitorizezi consumul de aer comprimat, alege un model dedicat gazelor. Daca dezvolti un sistem de fertirigare, vei lucra cu lichide si eventual solutii cu saruri dizolvate.
Evalueaza puritatea si continutul de particule
Verifica daca fluidul este:
- curat (apa potabila, lichide filtrate);
- cu particule solide (apa din put, namol, suspensii);
- vascoz sau abraziv.
Pentru apa curata, un debitmetru cu turbina poate oferi rezultate stabile. In schimb, daca masori apa cu nisip dintr-un foraj, rotorul unei turbine se poate uza rapid. In astfel de cazuri, multe aplicatii industriale folosesc debitmetre electromagnetice sau ultrasonice, deoarece nu au piese mobile in contact direct cu fluidul.
Verifica compatibilitatea chimica
Analizeaza compozitia chimica. Daca folosesti solutii acide sau alcaline in productie, verifica materialele carcasei si ale garniturilor. Otelul inoxidabil, PTFE sau alte materiale rezistente chimic pot preveni coroziunea.
Pentru institutii sau laboratoare scolare, aceasta verificare este importanta mai ales la experimente cu solutii reactive. Consulta fisa tehnica si confirma compatibilitatea materialelor.
2. Stabileste corect intervalul de debit
Nu te baza pe o valoare aproximativa. Masoara sau estimeaza realist debitul minim si maxim din instalatie.
Noteaza debitul minim si maxim real
Un aparat subdimensionat va functiona constant la limita superioara si se va uza mai repede. Un aparat supradimensionat va avea erori mai mari la debite mici.
Incearca sa alegi un model la care debitul normal de lucru se incadreaza intre 20% si 80% din domeniul maxim. De exemplu, daca sistemul tau functioneaza in jur de 15 l/min, un model cu domeniu 5–30 l/min este potrivit.
Pentru proiecte DIY sau automatizari cu microcontroler, poti utiliza senzori compacti precum modulul senzor debit G1/2, 1-30L/min YF-S201, disponibil la Bitmi. Acesta functioneaza bine in intervalul specificat si este frecvent folosit in sisteme de irigare sau dozare apa.
Verifică raportul de reglaj (turndown ratio)
Turndown ratio reprezinta raportul dintre debitul maxim si cel minim pe care aparatul il masoara cu precizie. Daca procesul tau variaza mult, ai nevoie de un domeniu larg.
De exemplu, intr-o linie de productie unde pompele pornesc si opresc intermitent, debitul poate varia de la valori foarte mici la varfuri ridicate. In astfel de situatii, un aparat cu range limitat va pierde din acuratete la extremitati.
Intreaba-te:
- Procesul are variatii frecvente ale debitului?
- Exista varfuri scurte de debit?
- Ai nevoie de masurare precisa si la debite foarte mici?
3. Analizeaza nivelul de precizie necesar
Nu toate aplicatiile cer aceeasi acuratete. Stabileste clar scopul masuratorii.
Diferentiaza acuratetea de repetabilitate
- Acuratetea arata cat de aproape este valoarea masurata de cea reala.
- Repetabilitatea indica daca aparatul afiseaza aceeasi valoare in conditii identice.
Pentru facturare sau raportari oficiale, ai nevoie de acuratete ridicata si certificare. Pentru dozare repetitiva intr-un proces tehnologic, repetabilitatea poate conta mai mult decat valoarea absoluta.
Verifica modul de exprimare a erorii
Citeste atent specificatiile:
- ±0,5% din citire
- ±0,5% din scala maxima (full scale)
La debite mici, diferenta dintre cele doua poate fi mare. De exemplu, la 10% din domeniul maxim, o eroare raportata la full scale devine mult mai mare procentual raportat la debitul real.
Pentru firme care factureaza apa sau fluide tehnice, verifica si cerintele legale aplicabile in Romania si UE. In anumite situatii, ai nevoie de echipamente conforme MID (Measuring Instruments Directive).
4. Verifica temperatura si presiunea de lucru
Un aparat bine ales trebuie sa reziste conditiilor reale din instalatie.
Confirma limitele de temperatura
Verifica:
- Temperatura minima si maxima a fluidului
- Temperatura ambientala din spatiul de montaj
Intr-un sistem montat in exterior, diferentele de temperatura pot fi mari intre iarna si vara. Daca instalezi aparatul intr-o camera tehnica fara ventilatie, temperatura ambientala poate creste peste valorile recomandate.
Pentru aplicatii industriale cu temperaturi ridicate, unele modele permit montarea electronicei la distanta de senzor.
Verifica presiunea maxima admisa
Noteaza presiunea nominala a instalatiei si compara cu specificatia aparatului. Nu lucra constant la limita maxima admisa. Socurile de presiune, cunoscute ca lovituri de berbec, pot afecta senzorul.
In retelele de apa sau in instalatii cu pompe puternice, aceste variatii apar frecvent. Ia in calcul si montarea unor supape de protectie.
5. Analizeaza conditiile de montaj
Chiar si cel mai performant aparat va oferi rezultate slabe daca il montezi incorect.
Verifica diametrul conductei si tipul de racord
Confirma:
- diametrul interior al conductei;
- tipul racordului (filetat, flansat, clamp);
- materialul conductei.
Daca folosesti reductii, tine cont ca pot influenta profilul de curgere si pot introduce erori. Pentru rezultate stabile, respecta recomandarile producatorului privind distantele minime de teava dreapta inainte si dupa aparat.
Verifica umplerea completa a conductei
Pentru debitmetrele destinate lichidelor, conducta trebuie sa fie complet plina in zona de masurare. Bulele de aer pot afecta citirea.
Monteaza, daca este posibil, aparatul pe o portiune verticala cu curgere de jos in sus. Astfel reduci riscul de acumulare a aerului.
6. Alege tehnologia potrivita aplicatiei tale
Pe piata exista mai multe tipuri de debitmetre. Alege in functie de fluid, buget si cerinte tehnice.

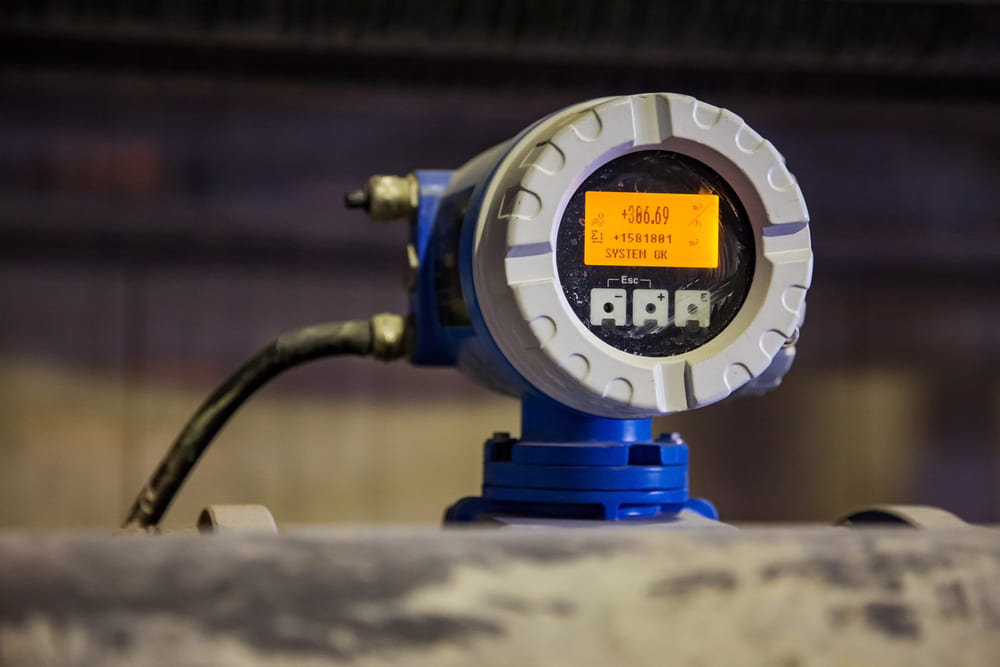

Debitmetre electromagnetice
Acestea functioneaza pe baza legii inductiei electromagnetice si masoara lichide conductoare. Nu au piese mobile, ceea ce reduce uzura.
Sunt utilizate frecvent pentru apa, apa uzata sau solutii conductoare din industrie. Nu functioneaza pentru uleiuri sau lichide neconductoare.
Debitmetre cu turbina
Sunt potrivite pentru lichide curate si vascozitate redusa. Ofera precizie buna, dar rotorul intern este sensibil la impuritati.
Pentru utilizare in ateliere sau instalatii de mici dimensiuni, pot reprezenta o solutie eficienta daca fluidul este filtrat corespunzator.
Debitmetre ultrasonice
Modelele clamp-on se monteaza pe exteriorul conductei si nu necesita taierea acesteia. Sunt utile pentru retrofit sau pentru aplicatii unde nu poti opri procesul.
Debitmetre pentru proiecte electronice
Daca dezvolti sisteme automatizate, poti consulta categoria de senzori electronici de la Bitmi. Aceste module sunt potrivite pentru Arduino, Raspberry Pi sau alte platforme de control. Le poti integra in proiecte de monitorizare consum apa, dozare automata sau control al pompelor.
Pentru o imagine de ansamblu asupra altor instrumente de masura, consulta gama completa de aparate de masura si control din oferta magazinului nostru online. Aici gasesti si multimetre digitale, testere de rezistenta a prizei de pamant sau nivele laser, utile in lucrari de instalatii si constructii.
7. Verifica iesirile si integrarea in sistem
Nu ignora partea de semnal si comunicatie.
Confirma tipul de iesire
Cele mai frecvente iesiri sunt:
- 4–20 mA (standard industrial)
- Puls
- Modbus sau alte protocoale digitale
Daca folosesti PLC sau sistem SCADA, verifica compatibilitatea. Pentru proiecte DIY, iesirea de tip puls este usor de integrat cu microcontrolere.
Daca vrei sa intelegi mai bine cum functioneaza instrumentele de masura electronice, poti citi si despre osciloscoape digitale pe blogul Bitmi. De asemenea, pentru proiecte electrice complexe, este util sa cunosti tipurile de contoare electrice.
Verifica alimentarea
Asigura-te ca ai sursa de alimentare potrivita: 24V DC, 230V AC sau baterie. In zone industriale, verifica stabilitatea tensiunii.
8. Analizeaza mentenanta si costul pe termen lung
Nu te uita doar la pretul initial.
Verifica intervalul de calibrare
Unele tehnologii necesita verificari periodice mai dese. Daca folosesti aparatul pentru facturare sau raportari oficiale, respecta intervalele impuse de normele aplicabile.
Confirma disponibilitatea pieselor de schimb
Pentru firme si institutii, timpul de nefunctionare inseamna costuri. Alege echipamente pentru care gasesti rapid garnituri, senzori sau module electronice.
Calculeaza costul total de exploatare pe durata de viata, nu doar pretul de achizitie.
Checklist practic inainte de comanda
Foloseste aceasta lista si bifeaza fiecare punct:
- Defineste tipul si proprietatile fluidului.
- Noteaza debitul minim si maxim real.
- Verifica turndown ratio.
- Stabileste nivelul de precizie necesar.
- Confirma limitele de temperatura si presiune.
- Verifica diametrul conductei si conditiile de montaj.
- Alege tehnologia potrivita aplicatiei.
- Confirma tipul de iesire si compatibilitatea cu sistemul tau.
- Verifica certificari necesare (MID, ATEX, altele).
- Analizeaza costul total si mentenanta.
Salveaza acest checklist si foloseste-l la fiecare proiect. Te ajuta sa iei decizii tehnice corecte si sa reduci riscul de erori. Daca ai dubii, discuta cu un inginer sau cu un tehnician cu experienta in domeniul tau. Pentru aplicatii complexe, cere suport tehnic inainte de achizitie. Descopera gama completa de echipamente pe Bitmi.ro si alege aparatul potrivit pentru proiectul tau!
Intrebari frecvente (FAQ)
Pot folosi acelasi aparat pentru lichide si gaze?
Nu. Tehnologia de masurare difera in functie de compresibilitatea fluidului. Un model pentru lichide nu va oferi rezultate corecte pe gaze.
Ce inseamna turndown ratio?
Reprezinta raportul dintre debitul maxim si cel minim pe care aparatul il masoara in limitele de precizie declarate. Un raport mai mare permite masurarea corecta pe un interval mai larg.
Este obligatorie certificarea MID?
Pentru aplicatii de facturare comerciala in Romania si UE, da. Verifica cerintele legale aplicabile domeniului tau.
Cat de des trebuie calibrat un debitmetru?
Intervalul depinde de tehnologie si de aplicatie. Pentru utilizare industriala obisnuita, calibrarea se face conform recomandarilor producatorului sau cerintelor legale.
Pot monta singur un senzor de debit intr-un proiect DIY?
Da, daca respecti instructiunile tehnice si conditiile de montaj. Pentru instalatii complexe sau industriale, solicita sprijinul unui specialist.
