Cum sa creezi un sistem de control al iluminatului cu ESP32 si Arduino

Ce este ESP32 si de ce sa-l folosesti?

Importanta unui rezistor in serie cu un LED

Un rezistor in serie cu un LED este esential pentru a limita curentul care trece prin acesta si a preveni arderea sa. LED-urile nu au capacitatea de a regla curentul, iar fara un rezistor, ar putea primi un curent prea mare, ceea ce le poate distruge instant sau reduce semnificativ durata de viata. Rezistorul asigura functionarea stabila a LED-ului, protejandu-l impotriva fluctuatiilor de tensiune si evitand supraincalzirea. De asemenea, ajuta la setarea corecta a intensitatii luminoase, deoarece curentul influenteaza direct stralucirea LED-ului.


Informatii despre LED

LED-ul (Light Emitting Diode) este un tip special de dioda care emite lumina atunci cand este polarizat direct. Ca orice dioda, permite trecerea curentului electric doar intr-o singura directie, de la anod (+) la catod (-). Aceasta proprietate se datoreaza jonctiunii semiconductoare, care creeaza o bariera de potential ce impiedica circulatia electronilor in sens invers. In polarizare directa, aceasta bariera este depasita, permitand trecerea curentului si generand lumina, in timp ce in polarizare inversa, curentul este blocat. Aceasta caracteristica esentiala face diodele utile in redresarea curentului si in controlul directiei fluxului electric in circuite.


Componente necesare

1 x Placa de dezvoltare D1 R32, cu ESPDUINO-32, ESP32, WIFI SI BLUETOOTH
3 LED-uri
3 rezistori de 220Ω
1 x Breadboard 400 puncte
7 fire tata - tata

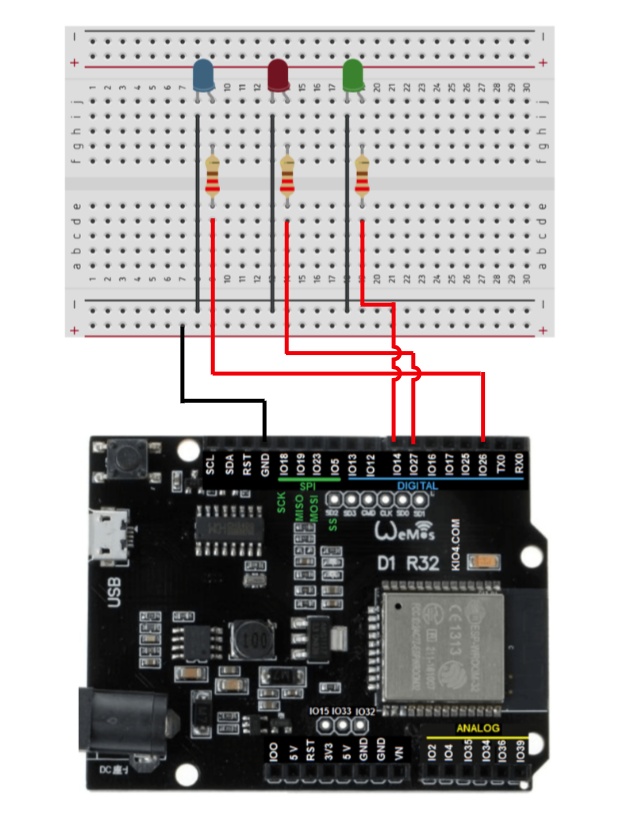

Schema de conectare

Cod sursa

Dupa ce ai realizat circuitul, e timpul sa introduci codul sursa, pentru a descarca codul sursa clic AICI. In acest cod sursa este necesar sa completezi numele retelei WiFi pe care o utlizezi si parola.



Pentru acest proiect este necesar sa accesezi BoardsManager, in bara de cautare tasteaza ESP32 si instaleaza esp32 by Espressif Systems. Apoi acceseaza File > Preferences si la sectiunea Additional boards manager URLs adauga urmatorul link: https://dl.espressif.com/dl/package_esp32_index.json

Conecteaza placa de dezvoltare la computer folosind portul USB. Apoi, mergi la meniul Tools si selecteaza tipul de placa si portul serial pe care il folosesti (optiunile Board si Port).  In cazul acesta tipul de placa este ESP32 Wrover Module.

Pentru a incarca codul pe placa, apasa butonul Upload (simbolul cu sageata spre dreapta). In partea de jos a ferestrei, vei putea urmari mesajele de stare: Compiling Sketch, Uploading si Done. Odata ce incarcarea s-a finalizat cu succes, placa Arduino va incepe sa ruleze codul pe care l-ai incarcat.

Pentru a accesa interfata WEB, copiaza adresa IP din serial monitor si introdu intr-un browser. In cazul meu adresa IP este: 192.168.1.151

Cum functioneaza acest proiect?

Acest proiect iti permite sa reglezi intensitatea a trei LED-uri si sa le aprinzi sau sa le stingi direct dintr-o interfata web, accesibila de pe telefon, tableta sau PC. Sistemul se bazeaza pe o placa ESP32, care creeaza un server web la care te poti conecta prin WiFi. Printr-o pagina de control, poti ajusta luminozitatea fiecarui LED cu ajutorul unor slide-uri sau poti porni si opri luminile cu butoane simple. Pentru ca interfata web sa fie atractiva si usor de utilizat, am inclus un design modern, cu butoane colorate si un font placut. Butoanele de control sunt evidentiate prin culori sugestive: verde pentru „Aprinde” si rosu pentru „Stinge”, astfel incat sa fie usor de identificat. Slider-ele pentru reglarea intensitatii sunt pozitionate central si ofera un control precis asupra luminozitatii fiecarui LED.

Codul sursa este structurat astfel incat sa permita o functionare fluida si fara intarzieri. ESP32 gestioneaza cererile HTTP primite din browser si ajusteaza intensitatea LED-urilor corespunzator. Comunicarea dintre interfata web si ESP32 se face prin AJAX, astfel incat modificarile sa fie aplicate instantaneu, fara a fi nevoie sa reincarci pagina.
