Senzor magnetometru GY-273 HMC5883L
![Senzor magnetometru GY-273 HMC5883L [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-senzor-magnetometru-gy-273-hmc5883l-cu-trei-axe-x-y-z-module-electronice-p3-811244.png "Senzor magnetometru GY-273 HMC5883L [1]")
![Senzor magnetometru GY-273 HMC5883L [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-senzor-magnetometru-gy-273-hmc5883l-module-electonice-p1-463625.png "Senzor magnetometru GY-273 HMC5883L [2]")
![Senzor magnetometru GY-273 HMC5883L [3]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-senzor-magnetometru-gy-273-hmc5883l-pentru-masurarea-directiei-si-magnitudinii-campului-magnetic-kituri-electroncie-p2-696232.png "Senzor magnetometru GY-273 HMC5883L [3]")
![Senzor magnetometru GY-273 HMC5883L [0]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-senzor-magnetometru-gy-273-hmc5883l-cu-trei-axe-x-y-z-module-electronice-p3-811244.png "Senzor magnetometru GY-273 HMC5883L [0]")
![Senzor magnetometru GY-273 HMC5883L [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-senzor-magnetometru-gy-273-hmc5883l-module-electonice-p1-463625.png "Senzor magnetometru GY-273 HMC5883L [1]")
![Senzor magnetometru GY-273 HMC5883L [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-senzor-magnetometru-gy-273-hmc5883l-pentru-masurarea-directiei-si-magnitudinii-campului-magnetic-kituri-electroncie-p2-696232.png "Senzor magnetometru GY-273 HMC5883L [2]")
Senzorul HMC5883L masoara valoarea campului magnetic de-a lungul axelor X, Y si Z.
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
10542
La achizitionarea acestui produs primiti
1
RON pentru comenzile viitoare
- Descriere
- Review-uri (5)
Senzorul HMC5883L masoara directia si magnitudinea campului magnetic al Pamantului si este utilizat in magnetometrie si pentru aplicatii care includ o busola. Masoara valoarea campului magnetic de-a lungul axelor X, Y si Z de la mili-gauss la 8 gauss. HMC5883L foloseste un senzor magnetorezistiv aranjat intr-un circuit de punte, care este realizat din material nichel-fier. Rezistenta sa electrica variaza in functie de modificarea campului magnetic aplicat. Miscarea corespunzatoare a materialului nichel-fier in spatiu modifica rezistenta materialului si, prin urmare, se obtin modificari de tensiune rezultate pe punte. Aceasta modificare a tensiunilor este folosita pentru a obtine directia campului magnetic in spatiu. Utilizeaza protocolul I2C pentru comunicarea cu un microcontroler. Are ADC pe 12 biti si precizia directiei busolei este de la 1° pana la 2°. Are tehnologia Anizotrop Magneto Resistive (AMR) de la Honeywell, care ofera precizie in sensibilitatea si liniaritatea axei.
Model: GY-273 HMC5883L
Tensiunea de alimentare: 3.3V - 5V DC
Gama de masurare: ±8 gauss
Sensibilitate: ±0.88 mG per cifra
Curent de operare: 130 μA
Interfata comunicare: IIC
Greutate totala: 0,001 kg
INFORMARE: Acest senzor este insotit de o bareta cu pini de tip tata, care este inclusa insa nu a fost fixata in mod permanent!

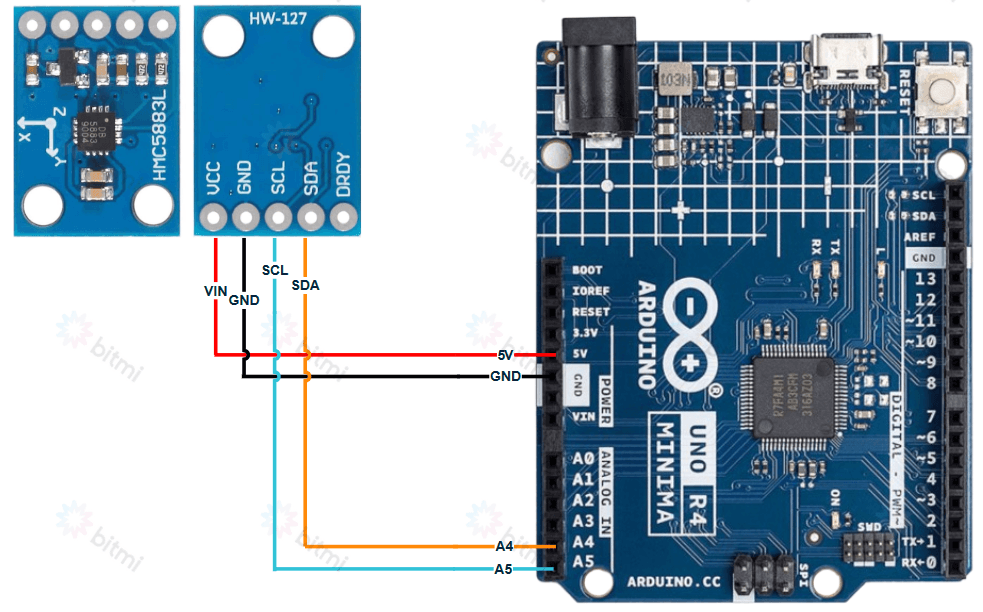

Exemplu schema conectare GY-273 HMC5883L :
Ce contine cutia?
1x Senzor magnetometru
Specificatii senzor magnetic GY-273 HMC5883L:
Model: GY-273 HMC5883L
Tensiunea de alimentare: 3.3V - 5V DC
Gama de masurare: ±8 gauss
Sensibilitate: ±0.88 mG per cifra
Curent de operare: 130 μA
Interfata comunicare: IIC
Greutate totala: 0,001 kg
INFORMARE: Acest senzor este insotit de o bareta cu pini de tip tata, care este inclusa insa nu a fost fixata in mod permanent!
Exemplu schema conectare GY-273 HMC5883L :
Ce contine cutia?
1x Senzor magnetometru
Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.
Produse similare
Danut Farazica,
L-am utilizat intr-un proiect DIY pentru a detecta orientarea si directia si a functionat impecabil. Configurarea sa a fost simpla si precisa, iar masuratorile sale sunt precise!
RaspundeA fost util acest review?
