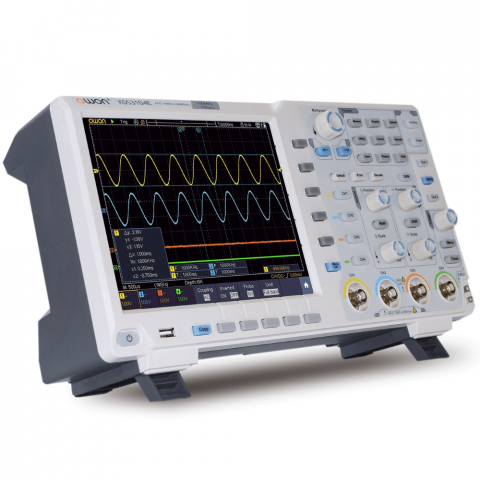

Osciloscop digital, 4 canale, 100MHz, 1GS/s, OWON XDS3104E

OWON XDS3104E este un osciloscop digital de inalta performanta cu 4 canale, o latime de banda de 100MHz si o rata de esantionare de 1GS/s. Dispune de un ecran LCD de 8 inch cu rezolutie 800x600 si interfete multiple, inclusiv USB, LAN si VGA. Acesta ofera functii avansate precum decodare de protocoale, masuratori automate si analiza FFT, fiind ideal pentru aplicatii de testare si depanare in domeniul electronicii si telecomunicatiilor.


Beneficii osciloscop digital OWON XDS3104E:

• Cu o latime de banda de 100MHz si o rata de esantionare de 1GS/s, acest osciloscop asigura captarea precisa a semnalelor rapide, fiind ideal pentru analiza sistemelor digitale complexe in timp real
• Memoria sa generoasa de 40 Mpts permite inregistrarea detaliata a formelor de unda, oferind posibilitatea de a analiza evenimente de lunga durata fara pierderi de informatii importante
• Ecranul LCD TFT de 8 inci, cu rezolutie de 800x600, ofera o vizibilitate excelenta, ceea ce faciliteaza interpretarea detaliilor complexe ale semnalelor, chiar si in medii cu lumina puternica
• Functia AUTOSET optimizeaza rapid parametrii de afisare (baza de timp si castigul), reducand timpul necesar configurarii si crescand eficienta utilizatorului
• Suportul pentru multiple moduri de declansare, inclusiv CAN, I2C, SPI si RS232/UART, permite diagnosticarea protocoalelor de comunicatie utilizate pe scara larga in aplicatiile embedded
• Interfata tactila si compatibilitatea cu software precum LabVIEW asigura o utilizare intuitiva si integrare usoara in fluxurile de lucru existente, facandu-l potrivit pentru laboratoarele moderne
• Dimensiunile compacte (340x177x90 mm) si greutatea redusa il fac usor de transportat, fiind ideal atat pentru utilizare in laborator, cat si pe teren
• Functiile matematice avansate, cum ar fi adunarea, scaderea, inmultirea si transformata Fourier rapida (FFT), ajuta utilizatorii sa analizeze semnalele intr-un mod detaliat si sa identifice componentele de frecventa relevant

Specificatii osciloscop digital OWON XDS3104E:

Numar canale: 4
Banda de frecventa: 100 MHz
Rata de esantionare: 1 GS/s (500 MS/s pe fiecare canal)
Rezolutie verticala (A/D): 8 biti
Lungime de inregistrare: 40Mpts
Rata de reimprospatare a formei de unda: 70.000 wfms/s
Scala orizontala (s/div): 1 ns/div - 1000 s/div, pas 1-2-5
Ecran: LCD color de 8 inchi, rezolutie 800 x 600 pixeli
Acuratete rata de esantionare / timp de intarziere: ±2,5 ppm
Cuplare intrare: DC, AC, GND
Sensibilitate verticala: 1 mV/div - 10 V/div (la intrare)
Tipuri de declansare (Trigger): Margine (Edge), Video, Impuls (Pulse), Panta (Slope), Runt, Ferestre (Windows), Timeout, A N-a margine (Nth Edge), Logic, I2C, SPI, RS232, CAN (optional)
Decodare bus (optional): I2C, SPI, RS232, CAN
Moduri de declansare (Trigger Mode): Auto, Normal, Single
Interval vertical: ±2 V (1 mV/div～50 mV/div), ±20 V (100 mV/div～1 V/div), ±200 V (2 V/div～10 V/div)
Operatii matematice pe forme de unda: +, -, *, /, FFT, Integrala, Derivata, Radical, Functie definita de utilizator

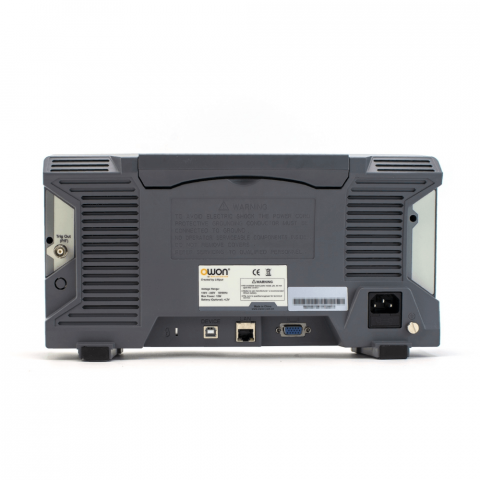

Interfete de comunicare: USB Host, USB Device, Port USB pentru PictBridge, Trig Out (P/F), LAN, VGA (optional)
Contor frecventa: Disponibil
Alimentare: 100V - 240V AC, 50/60Hz, CAT II
Siguranta: 2A, Clasa T, 250V
Baterie (optional): 3,7 V, 13.200 mA
Dimensiuni (L × H × D): 340 mm × 177 mm × 90 mm
VGA: Port VGA + AV
WIF: Wifi
AWG: Generator de forme de unda arbitrare
DMM: Multimetru digital
MTS: Ecran tactil (tip capacitiv)
Software: LabVIEW
Functie AUTOSET: stabilire automata a parametrilor afisati (timp, intensificare)

Ce contine cutia?

1x Osciloscop digital cu 4 canale OWON XDS3104E
4x Sonde de osciloscop
1x Cablu de alimentare
1x Cablu USB
1x Manual de utilizare, disponibil AICI
