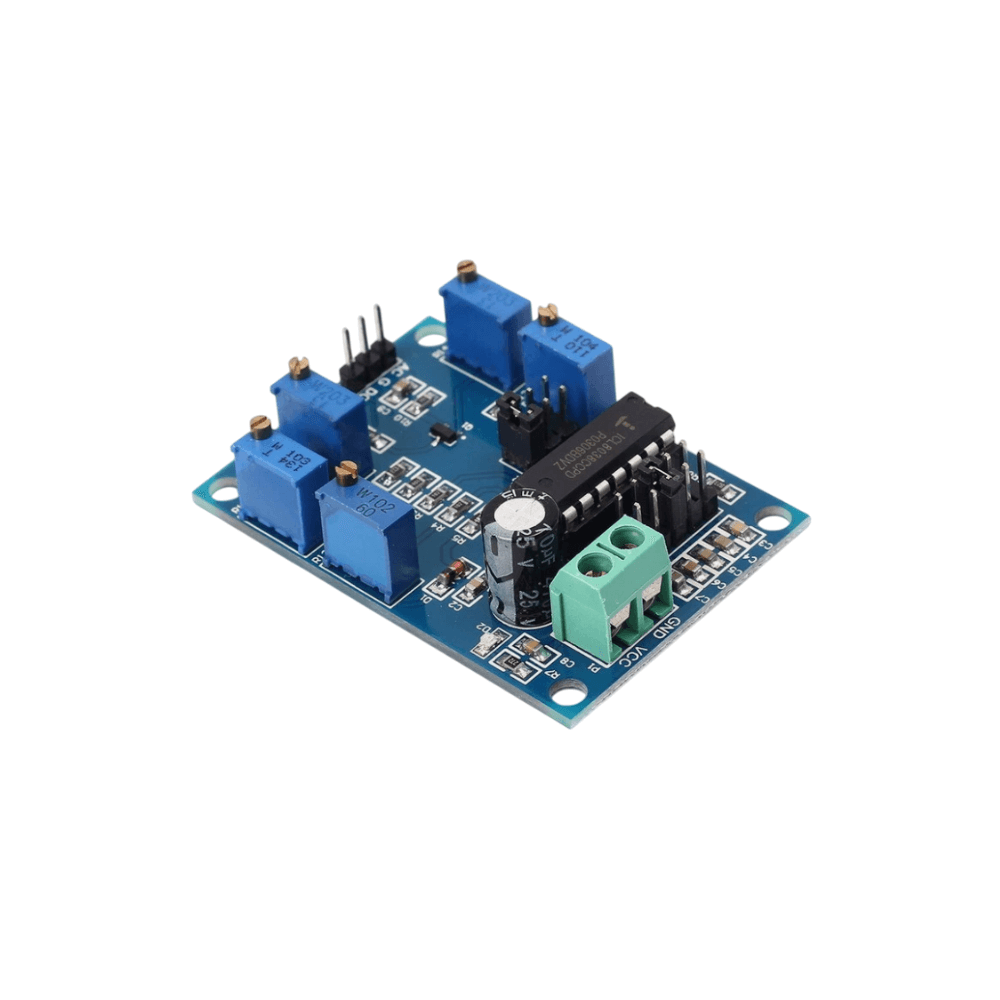

Modul generator de semnal multifunctional ICL8038, 12V - 15VDC

ICL8038 este un generator de functii versatil, utilizat pentru a produce semnale de tip sinusoidal, triunghiular si dreptunghiular, cu frecvente reglabile intre 10Hz si 450kHz. Datorita acuratetii ridicate si distorsiunii reduse de doar 1% pentru semnalul sinusoidal, acest modul este ideal pentru aplicatii de laborator, experimente educationale si testarea circuitelor electronice. Modulul permite reglarea factorului de umplere intre 2% si 98%, oferind flexibilitate pentru diferite scenarii de test.

Specificatii modul generator de semnal multifunctional ICL8038:


Tensiune de alimentare: 12V - 15V DC
Forme de unda generate: sinus, triunghi, dreptunghi
Domeniu de frecventa: 10Hz - 450kHz
Distorsiune unda sinus: 1%
Duty cycle ajustabil: 2% - 98%
Deriva termica: 50ppm/°C
Liniaritate unda triunghi: 0.1%
Temperatura de lucru: 0°C - 70°C
Dimensiuni placa: 54.5 × 37.8 mm
