Modul convertor de nivel logic cu optocuplor PC817, 4 canale
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-convertor-cu-optocuplor-si-4-canale-scule-si-unelte-testate-p1-668826.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [1]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-convertor-nivel-digital-cu-optocuplor-pc817-si-4-canale-scule-si-unelte-testate-p1-160139.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [2]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [3]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-convertor-cu-optocuplor-si-4-canale-compatibil-arduino-scule-si-unelte-testate-p3-425825.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [3]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [4]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-convertor-cu-optocuplor-si-4-canale-cu-jumper-4-led-optoizolare-scule-si-unelte-testate-p4-116387.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [4]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [5]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-convertor-cu-optocuplor-si-4-canale-pc817-cu-fototranzistor-si-dioda-emitatoare-pinout-scule-si-unelte-testate-p5-167772.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [5]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [0]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-convertor-cu-optocuplor-si-4-canale-scule-si-unelte-testate-p1-668826.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [0]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-convertor-nivel-digital-cu-optocuplor-pc817-si-4-canale-scule-si-unelte-testate-p1-160139.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [1]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-convertor-cu-optocuplor-si-4-canale-compatibil-arduino-scule-si-unelte-testate-p3-425825.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [2]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [3]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-convertor-cu-optocuplor-si-4-canale-cu-jumper-4-led-optoizolare-scule-si-unelte-testate-p4-116387.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [3]")
![Modul convertor de nivel logic cu optocuplor PC817, 4 canale [4]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-convertor-cu-optocuplor-si-4-canale-pc817-cu-fototranzistor-si-dioda-emitatoare-pinout-scule-si-unelte-testate-p5-167772.png "Modul convertor de nivel logic cu optocuplor PC817, 4 canale [4]")
Modul convertor cu optocuplor pe 4 canale compatibil Arduino. Este ideal atunci cand se doreste controlul unor dispozitive in mod izolat fata de microcontroler.
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
10372
- Descriere
- Review-uri (11)

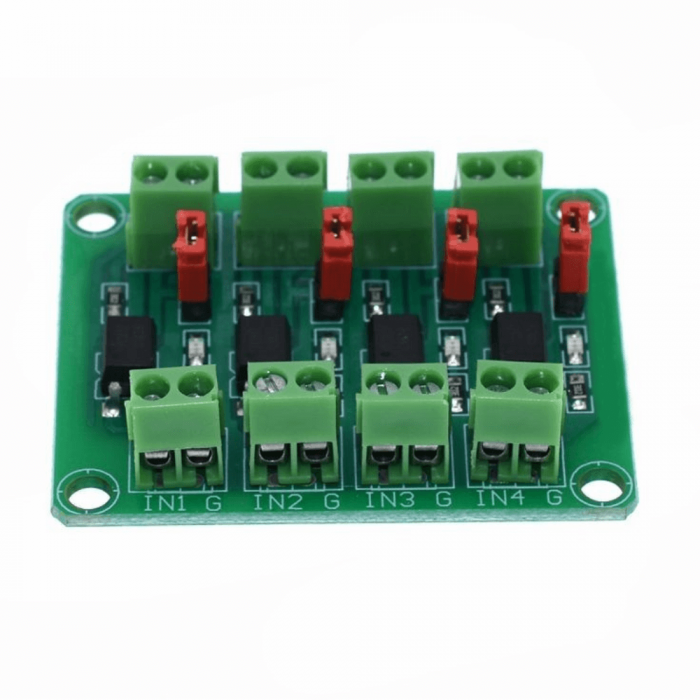

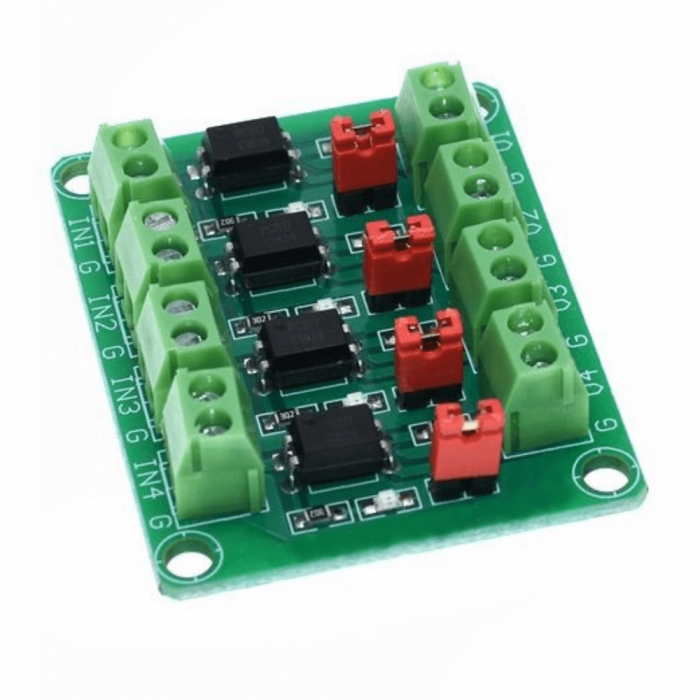

Modulul convertor PC817 cu 4 canale compatibil Arduino si alte placi de dezvoltare este utilizat atunci cand se doreste o izolare intre circuitul de intrare si cel de iesire. Acest modul este alcatuit dintr-o dioda ce emite lumina si un fototranzistor. Cele 4 canale sunt complet independente intre ele iar pentru fiecare canal exista un Jumper care conecteaza GND intrare si GND iesire. Daca Jumper-ul este scos cele doua GND sunt complet izolate.
Optocuplor: PC817
Nr. Canale modul: 4
Tensiune intrare: 3.3-24V DC
Tensiune iesire: 3.3-30V DC
Frecventa max. per canal: 4kHz
LED indicator: 1/canal
Jumper conectat: iesire "High Potential"
Jumper neconectat: iesire "Low Potential"
Tip izolare: optoizolare
Dimensiune: 48 x 38 mm
Greutate totala: 0.020 kg

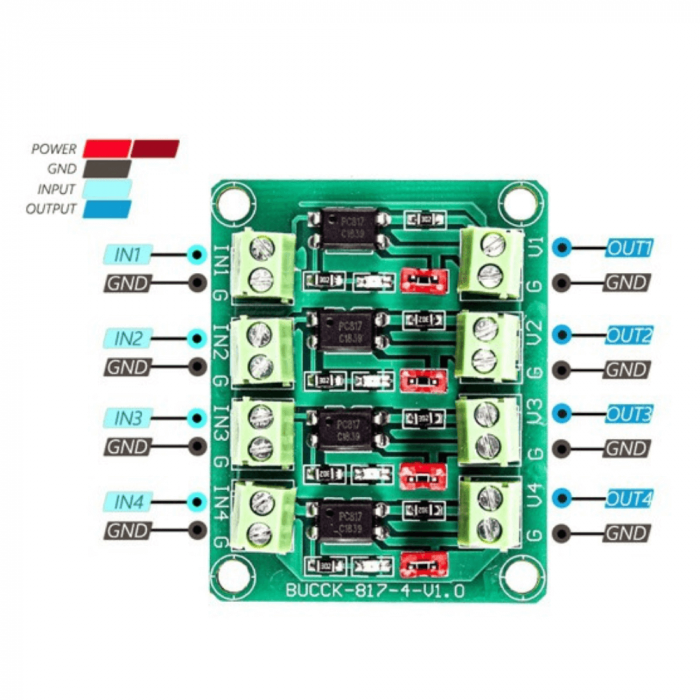

Schema de conectare modul convertor de nivel logic cu optocuplor PC817:
Pentru codul sursa, click AICI
Ce contine cutia?
1x Modul convertor nivel logic PC817
Informatii conformitate produs
Specificatii modul convertor cu optocuplor, 4 canale:
Optocuplor: PC817
Nr. Canale modul: 4
Tensiune intrare: 3.3-24V DC
Tensiune iesire: 3.3-30V DC
Frecventa max. per canal: 4kHz
LED indicator: 1/canal
Jumper conectat: iesire "High Potential"
Jumper neconectat: iesire "Low Potential"
Tip izolare: optoizolare
Dimensiune: 48 x 38 mm
Greutate totala: 0.020 kg
Schema de conectare modul convertor de nivel logic cu optocuplor PC817:
Pentru codul sursa, click AICI
Ce contine cutia?
1x Modul convertor nivel logic PC817
