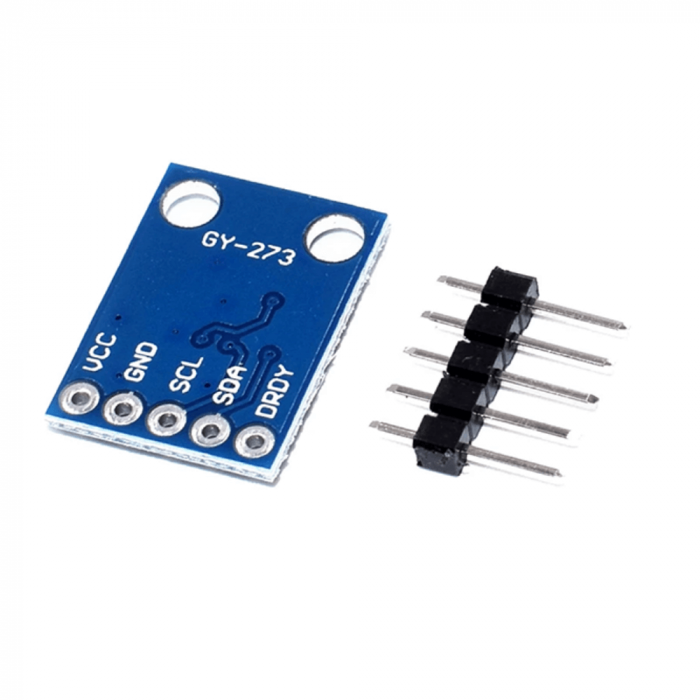

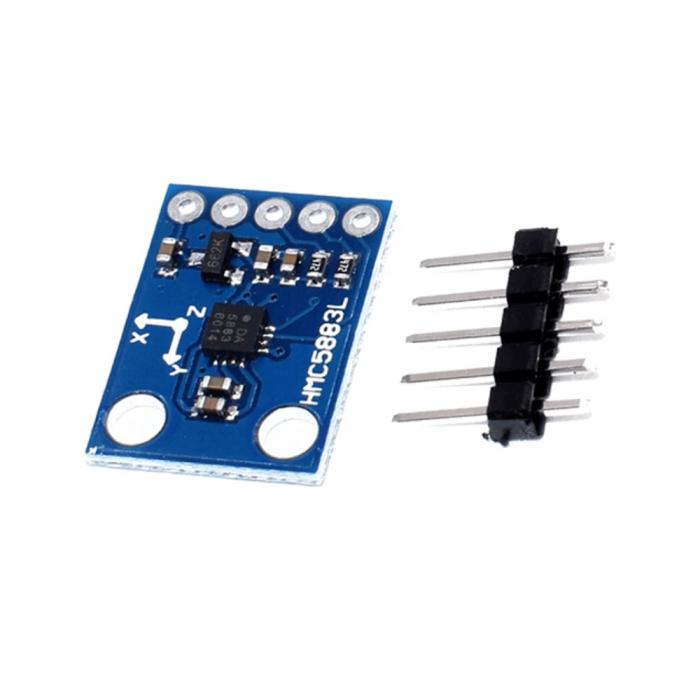

Senzorul HMC5883L masoara directia si magnitudinea campului magnetic al Pamantului si este utilizat in magnetometrie si pentru aplicatii care includ o busola. Masoara valoarea campului magnetic de-a lungul axelor X, Y si Z de la mili-gauss la 8 gauss. HMC5883L foloseste un senzor magnetorezistiv aranjat intr-un circuit de punte, care este realizat din material nichel-fier. Rezistenta sa electrica variaza in functie de modificarea campului magnetic aplicat. Miscarea corespunzatoare a materialului nichel-fier in spatiu modifica rezistenta materialului si, prin urmare, se obtin modificari de tensiune rezultate pe punte. Aceasta modificare a tensiunilor este folosita pentru a obtine directia campului magnetic in spatiu. Utilizeaza protocolul I2C pentru comunicarea cu un microcontroler. Are ADC pe 12 biti si precizia directiei busolei este de la 1° pana la 2°. Are tehnologia Anizotrop Magneto Resistive (AMR) de la Honeywell, care ofera precizie in sensibilitatea si liniaritatea axei.
Specificatii senzor magnetic GY-273 HMC5883L:
Model: GY-273 HMC5883L Tensiunea de alimentare: 3.3V - 5V DC Gama de masurare: ±8 gauss Sensibilitate: ±0.88 mG per cifra Curent de operare: 130 μA Interfata comunicare: IIC Greutate totala: 0,001 kg
INFORMARE: Acest senzor este insotit de o bareta cu pini de tip tata, care este inclusa insa nu a fost fixata in mod permanent!
Exemplu schema conectare GY-273 HMC5883L :
Ce contine cutia?
1x Senzor magnetometru
