Modul senzor de unghi RPI-1031, 4DOF

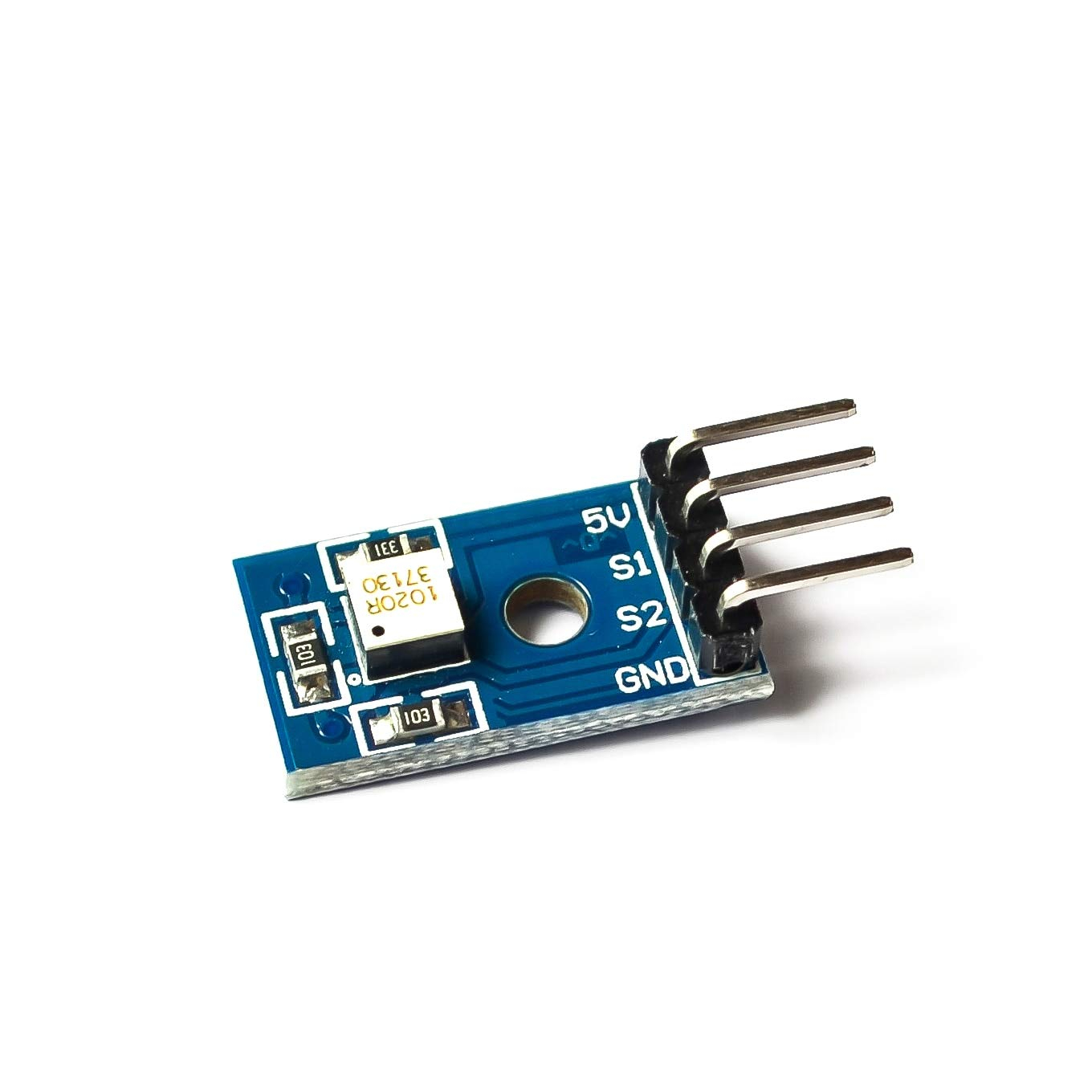

![Modul senzor de unghi RPI-1031, 4DOF [0]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-senzor-unghi-compatibil-arduino-123208.jpg "Modul senzor de unghi RPI-1031, 4DOF [0]")

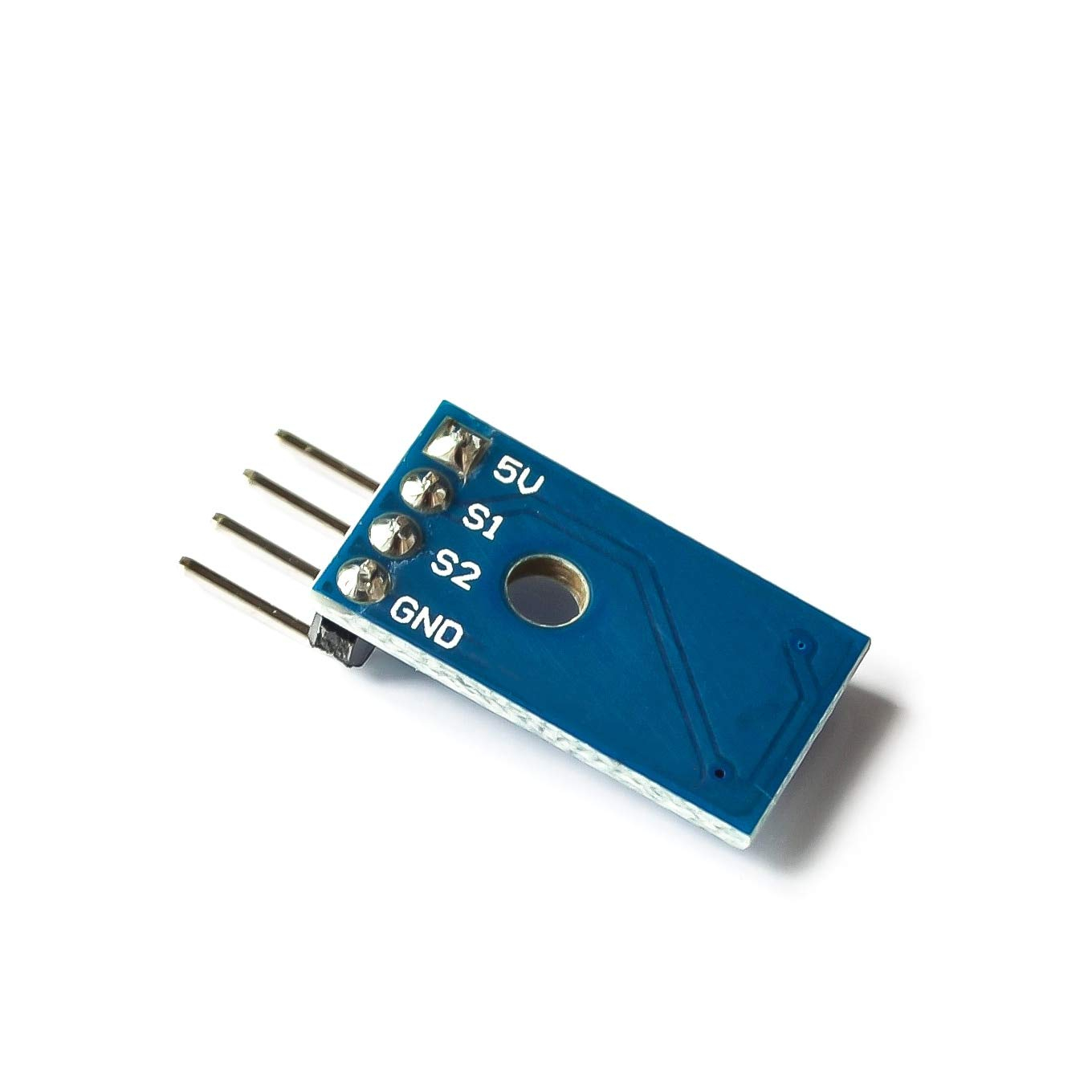

![Modul senzor de unghi RPI-1031, 4DOF [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-senzor-rpi-1031-cu-cilindru-de-blocare-a-luminii-789046.jpg "Modul senzor de unghi RPI-1031, 4DOF [1]")

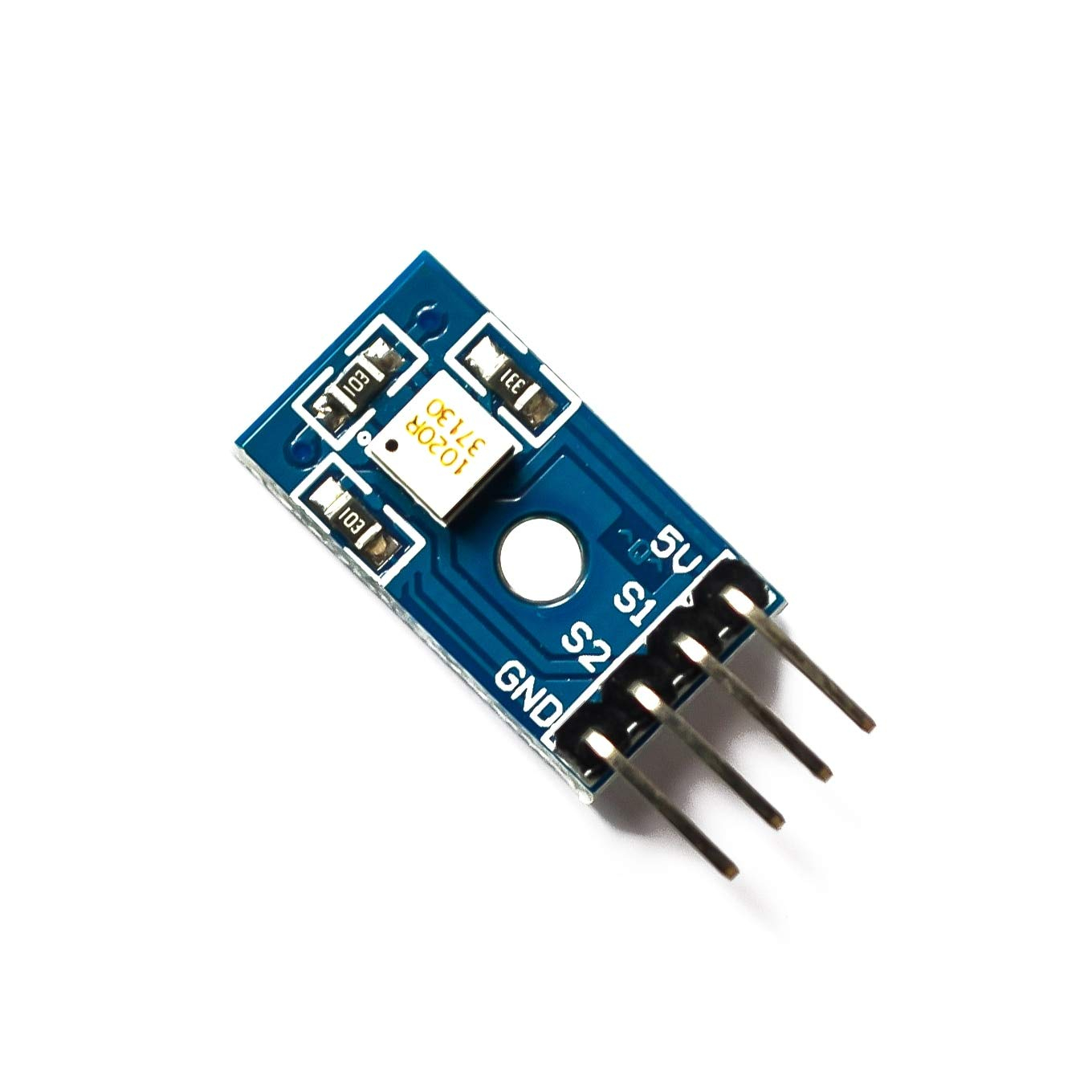

![Modul senzor de unghi RPI-1031, 4DOF [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-senzor-de-unghi-rpi-1031-4dof-733319.jpg "Modul senzor de unghi RPI-1031, 4DOF [2]")
![Modul senzor de unghi RPI-1031, 4DOF [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-senzor-unghi-compatibil-arduino-123208.jpg "Modul senzor de unghi RPI-1031, 4DOF [1]")
![Modul senzor de unghi RPI-1031, 4DOF [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-senzor-rpi-1031-cu-cilindru-de-blocare-a-luminii-789046.jpg "Modul senzor de unghi RPI-1031, 4DOF [2]")
![Modul senzor de unghi RPI-1031, 4DOF [3]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-senzor-de-unghi-rpi-1031-4dof-733319.jpg "Modul senzor de unghi RPI-1031, 4DOF [3]")
Senzorul de unghi RPI-1031 utilizeaza un mecanism optic pentru a detecta schimbarile de pozitie si inclinare. Acesta este alcatuit dintr-un LED emitator, doi fototranzistori receptori si un cilindru de blocare a luminii, care impreuna permit identificarea pozitiei curente a senzorului.
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
11846
Produse Alternative
- Descriere
- Review-uri (2)
RPI-1031 este un senzor de unghi avansat cu 4DOF (4 grade de libertate), bazat pe un mecanism optic de detectie. Utilizeaza un LED si doi fototranzistori pentru a determina pozitia exacta in functie de blocarea luminii. Acest sistem permite detectia precisa a unghiului in patru directii, oferind semnale digitale compatibile cu microcontrolere. Ideal pentru aplicatii robotice, stabilizare si sisteme de control. unctioneaza in trei stari distincte: blocare completa, blocare partiala si iluminare completa, oferind fiabilitate si raspuns rapid.
Blocare completa: Cilindrul de blocare a luminii se afla in pozitia in care LED-ul este complet obstructionat. Niciunul dintre cei doi fototranzistori nu primeste lumina, astfel ca raman dezactivati (OFF). Rezultatul: Ambii pini GPIO genereaza un semnal LOW.
Blocare partiala: Pe masura ce senzorul este rotit, cilindrul permite trecerea luminii doar catre unul dintre fototranzistori. Fototranzistorul superior primeste lumina si incepe sa conduca (ON), in timp ce cel inferior ramane blocat (OFF). Rezultatul: Un pin GPIO va avea semnal HIGH, celalalt LOW.
Fara blocare: Prin rotirea in continuare, cilindrul de blocare nu mai obstructioneaza LED-ul. Lumina ajunge la ambii fototranzistori, determinand activarea lor. Rezultatul: Ambii pini GPIO genereaza un semnal HIGH.
Blocare partiala inversa: Rotirea suplimentara inverseaza situatia din Starea 2. Fototranzistorul inferior devine activ (ON), iar cel superior este blocat (OFF). Rezultatul: Semnalele GPIO se inverseaza fata de Starea 2 – pinul care era HIGH devine LOW si viceversa.
Tehnologie: Detectie optica cu LED si fototranzistori
Numar de directii detectate: 4 (4DOF)
Alimentare: Compatibil cu tensiuni standard pentru microcontrolere
Semnale de iesire: Digital, compatibil GPIO
Moduri de functionare: Blocare completa, blocare partiala, iluminare completa
Aplicatii: Robotica, controlul stabilitatii, monitorizare unghiulara
Idee de proiect:
In Atelierul Bitmi gasesti toate detaliile, click AICI
Ce contine cutia?
1 x Modul senzor de unghi RPI-1031, 4DOF
Informatii conformitate produs
Stari de functionare:
Blocare completa: Cilindrul de blocare a luminii se afla in pozitia in care LED-ul este complet obstructionat. Niciunul dintre cei doi fototranzistori nu primeste lumina, astfel ca raman dezactivati (OFF). Rezultatul: Ambii pini GPIO genereaza un semnal LOW.
Blocare partiala: Pe masura ce senzorul este rotit, cilindrul permite trecerea luminii doar catre unul dintre fototranzistori. Fototranzistorul superior primeste lumina si incepe sa conduca (ON), in timp ce cel inferior ramane blocat (OFF). Rezultatul: Un pin GPIO va avea semnal HIGH, celalalt LOW.
Fara blocare: Prin rotirea in continuare, cilindrul de blocare nu mai obstructioneaza LED-ul. Lumina ajunge la ambii fototranzistori, determinand activarea lor. Rezultatul: Ambii pini GPIO genereaza un semnal HIGH.
Blocare partiala inversa: Rotirea suplimentara inverseaza situatia din Starea 2. Fototranzistorul inferior devine activ (ON), iar cel superior este blocat (OFF). Rezultatul: Semnalele GPIO se inverseaza fata de Starea 2 – pinul care era HIGH devine LOW si viceversa.
Specificatii modul senzor de unghi RPI-1031, 4DOF:
Tehnologie: Detectie optica cu LED si fototranzistori
Numar de directii detectate: 4 (4DOF)
Alimentare: Compatibil cu tensiuni standard pentru microcontrolere
Semnale de iesire: Digital, compatibil GPIO
Moduri de functionare: Blocare completa, blocare partiala, iluminare completa
Aplicatii: Robotica, controlul stabilitatii, monitorizare unghiulara
Idee de proiect:
In Atelierul Bitmi gasesti toate detaliile, click AICI
Ce contine cutia?
1 x Modul senzor de unghi RPI-1031, 4DOF
