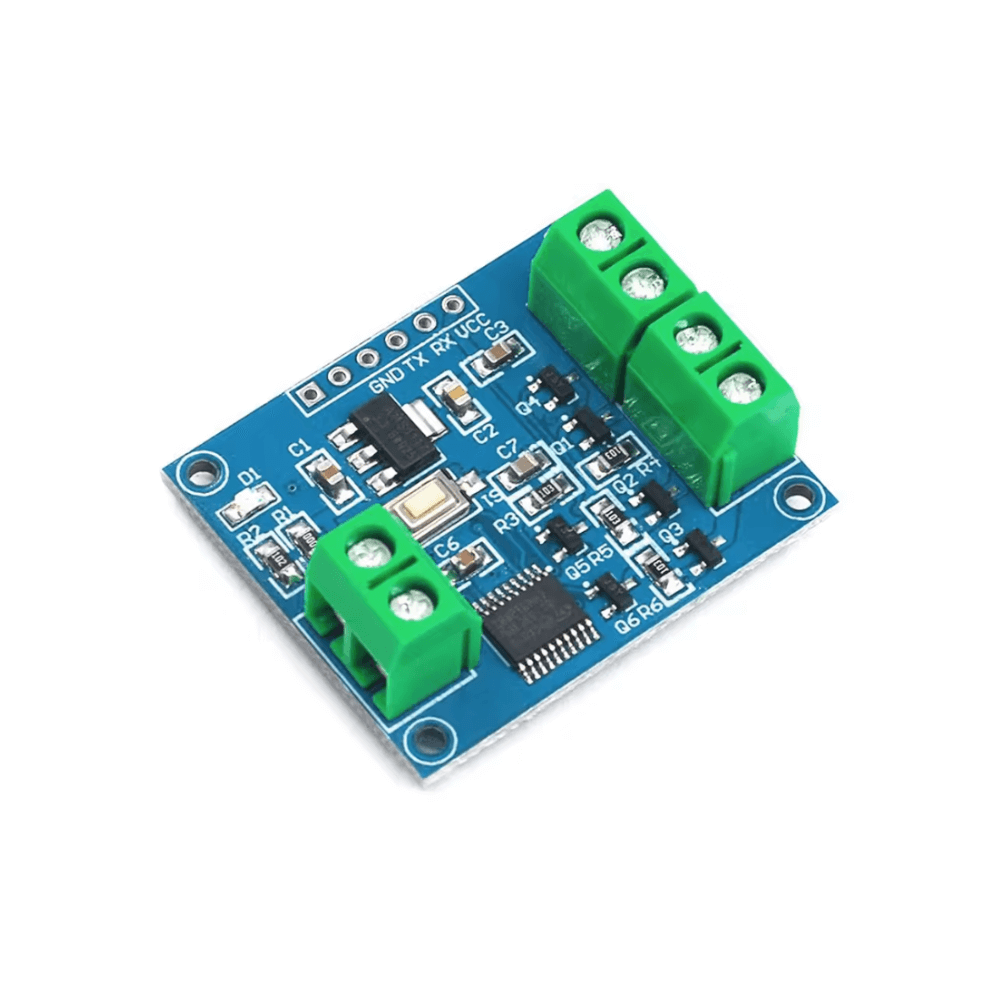

Modul driver banda LED RGB 3.3V-5V
![Modul driver banda LED RGB 3.3V-5V [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-control-rgb-led-compatibil-3-3v-5v-795418.png "Modul driver banda LED RGB 3.3V-5V [1]")
![Modul driver banda LED RGB 3.3V-5V [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-controler-rgb-led-pentru-benzi-cu-comenzi-seriale-307234.png "Modul driver banda LED RGB 3.3V-5V [2]")
![Modul driver banda LED RGB 3.3V-5V [3]](https://gomagcdn.ro/domains/bitmi.ro/files/product/original/bitmi-modul-driver-banda-led-pentru-proiecte-arduino-095099.png "Modul driver banda LED RGB 3.3V-5V [3]")
![Modul driver banda LED RGB 3.3V-5V [0]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-control-rgb-led-compatibil-3-3v-5v-795418.png "Modul driver banda LED RGB 3.3V-5V [0]")
![Modul driver banda LED RGB 3.3V-5V [1]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-controler-rgb-led-pentru-benzi-cu-comenzi-seriale-307234.png "Modul driver banda LED RGB 3.3V-5V [1]")
![Modul driver banda LED RGB 3.3V-5V [2]](https://gomagcdn.ro/domains/bitmi.ro/files/product/medium/bitmi-modul-driver-banda-led-pentru-proiecte-arduino-095099.png "Modul driver banda LED RGB 3.3V-5V [2]")
Modulul controleaza intensitatea si culoarea luminilor LED RGB folosind semnale PWM trimise prin port serial.
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
12135
- Descriere
- Review-uri (0)
Modulul driver banda LED este un controler compact si eficient pentru controlul benzilor sau LED-urilor RGB cu catod comun. Functioneaza la tensiuni de 3.3V pana la 5V si comunica prin interfata seriala TTL la viteza de 9600bps, fiind compatibil cu placi Arduino, STM32, ESP si alte microcontrolere. Acest driver permite reglajul precis al culorilor si intensitatii luminoase pentru fiecare canal RGB folosind semnale PWM si comenzi seriale in format hexazecimal. La pornire, modulul intra automat in modul flash (lumina intermitenta), dar poate fi trecut in mod de control manual prin trimiterea de comenzi specifice. Fiecare comanda seriala este formata din 4 biti hex, dupa structura: [1] cod pornire (0x1F) + [2] canal culoare (0x01=roșu, 0x02=verde, 0x03=albastru) + [3] intensitate (0x00-0x64) + [4] checksum (suma primilor 3 octeti).
Informatii conformitate produs
Specificatii modul driver banda LED RGB 3.3V-5V:
Tensiune alimentare: 3.3V - 5V DC
Baud rate: 9600bps (TTL Serial)
Semnale de iesire: PWM pe canalele R, G, B
Tip LED suportat: RGB cu catod comun
Control intensitate: 0% - 100% prin comenzi hexazecimale
Comanda formata din 4 octeti: start (0x1F), canal, intensitate, checksum
Mod flash automat la pornire
Dimensiuni PCB: 37.2mm x 22.5mm
Exemple de comenzi seriale:
Aprindere rosu la 1%: 1F 01 01 21
Rosu la 50%: 1F 01 32 52
Rosu la 99%: 1F 01 63 83
Verde la 75%: 1F 02 4B 6C
Albastru la 100%: 1F 03 64 86
Activare mod flash automat: 1F 00 00 1F
Ce contine cutia?
1 x Modul driver banda LED RGB 3.3V-5V
