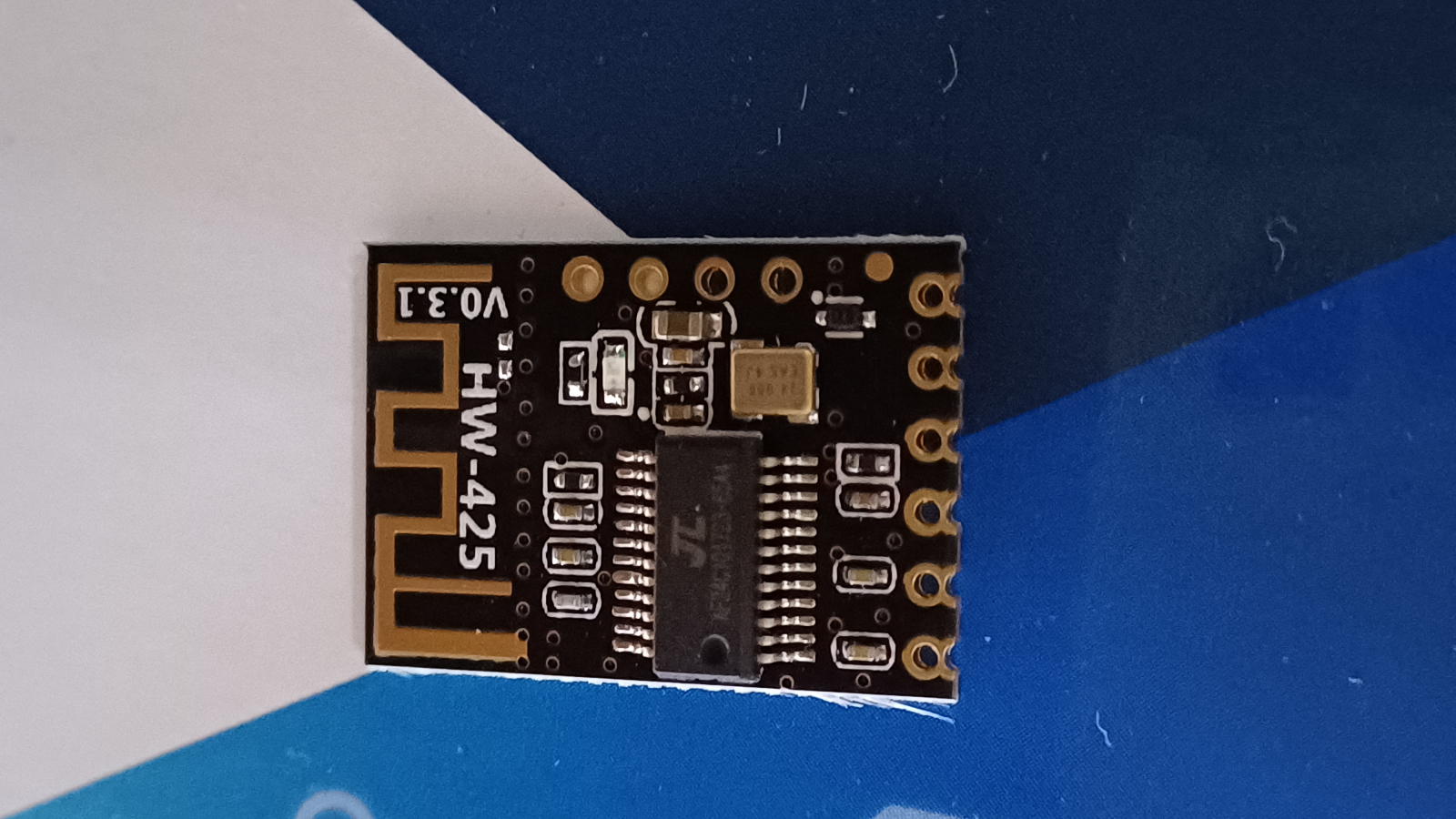

Modul audio Bluetooth 4.2 BLE, MH-M18

Specificatii modul audio Bluetooth 4.2 BLE, MH-M18

Versiune Bluetooth: 4.2, cu suport pentru reconectare automata
Redare audio lossless: Suporta formatele WAV, WMA, FLAC, APE si MP3
Iesire stereo: Pe doua canale (stanga si dreapta)
Retinerea volumului: Pastreaza setarile volumului dupa oprire

Indicator LED albastru
Clipeste rapid cand Bluetooth nu este conectat
Ramane aprins cand Bluetooth este conectat
Clipeste lent cand reda muzica

Conexiuni ale modulului
KEY: Terminal de control pentru butoane (4 functii, necesita rezistori suplimentari)
MUTE: Terminal pentru controlul modului mute (3.3V cand este mut, 0V cand reda)
VCC: Alimentare pozitiva (5V; pentru alimentare cu baterie litiu 3.7V, se inlocuieste dioda)
GND: Polul negativ al sursei de alimentare
L: Iesire pentru canalul stang
R: Iesire pentru canalul drept

Recomandari de utilizare
Alimentare
Se alimenteaza cu 5V. Pentru utilizarea cu baterie litiu de 3.7V, dioda trebuie inlocuita cu o rezistenta 0-ohm.
Filtru de alimentare
Adaugati un circuit de filtrare LC pentru a imbunatati calitatea audio, mai ales daca folositi surse de alimentare comutative (ex.: incarcatoare de telefon)
Port MUTE
In modul MUTE, portul emite un semnal de 3.3V (nivel high)
Cand reda audio, portul emite 0V (nivel low)
Daca amplificatorul este controlat de nivelul high, portul MUTE poate fi conectat direct. Pentru control low level, este necesar un circuit inversor

Ce contine cutia?

1x Modul receptor audio BT 4.2 MH-M18
