Modulul GY-87 se bazeaza pe accelerometrul si giroscopul MPU6050, pe magnetometru HMC5883L si pe senzorul de presiune BMP180 pentru oferirea de informatii utile
Modulul GY-87 este un modul de foarte mare precizie in comparatie cu modele similare si poate oferi informatii despre acceleratie, modificarea unghiului si intensitatea campului magnetic in trei axe x, y si z. Acest modul este de fapt o combinatie de 3 senzori: MPU6050, HMC5883L si un senzor barometric de temperatura si presiune BMP180. Pentru a accesa toti senzorii din modulul GY-87, trebuie sa utilizati bibliotecile corespunzatoare. Acesta incorporeaza un regulator LDO. Comunica cu un microcontroler prin interfata I2C. Este potrivit pentru majoritatea sistemelor de control datorita dimensiunii mici.
Specificatii modul GY-87 IMU:

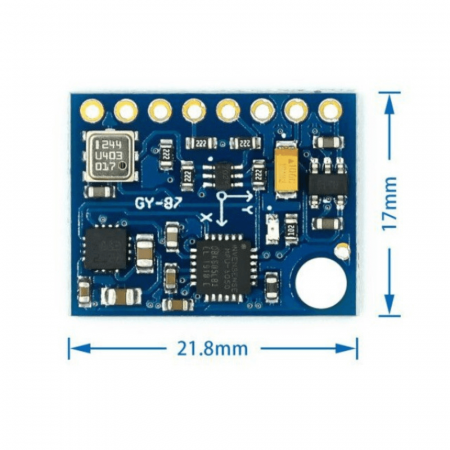

Cip: MPU6050, HMC5883L, BMP180 Module 10DOF: giroscop cu trei axe, accelerometru cu trei axe, magnetometru cu trei axe, presiune atmosferica Tensiunea de operare: 3V - 5V DC Inferfata de comunicare: IIC Dimensiuni: 22 x 17 mm Greutate totala: 0,003 kg
INFORMARE: Acest modul este insotit de o bareta cu pini de tip tata care este inclusa, insa nu este lipita!

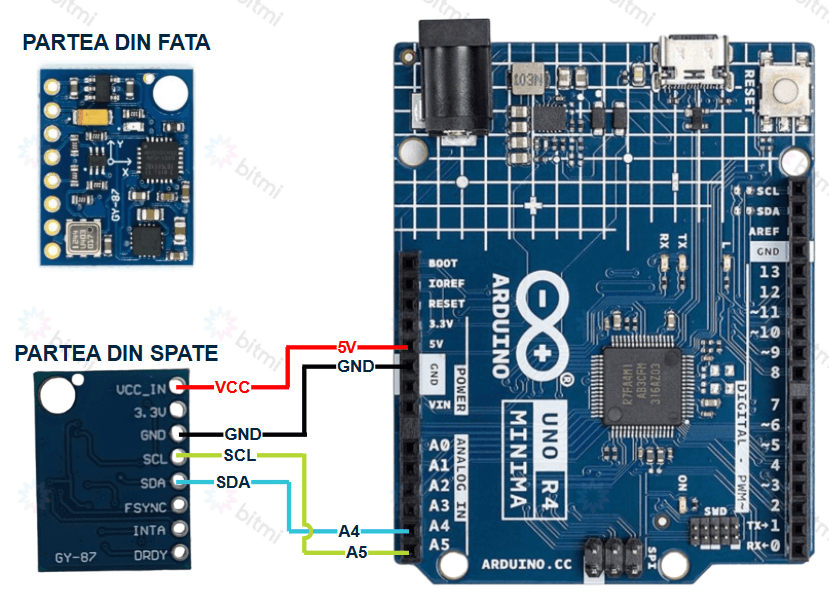

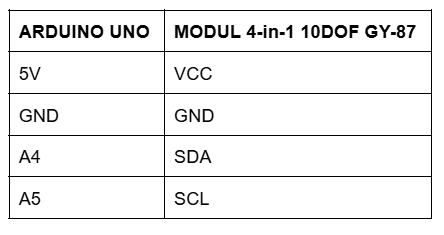

Exemplu schema conectare 10DOF GY-87 :
Ce contine cutia?

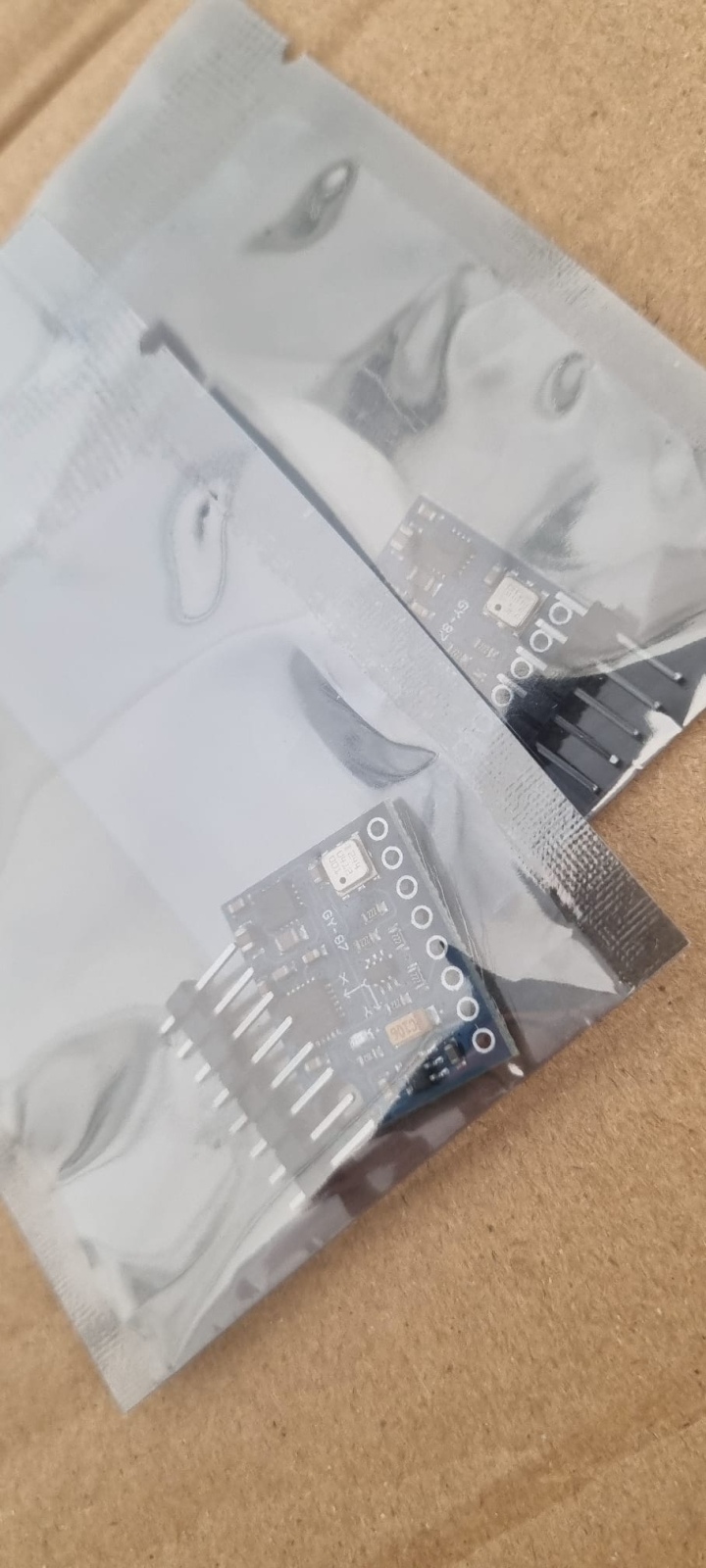

1x Modul 4-in-1 GY-87
