Placa de expansiune cu driver L293D pentru motoare compatibila Arduino este potrivita pentru controlul a 4 motoare DC, a 2 motoare pas cu pas sau a 2 servomotoare.
Durata de livrare: 1-2 zile lucratoare
Cod Produs:
10376
- Descriere
- Review-uri (10)

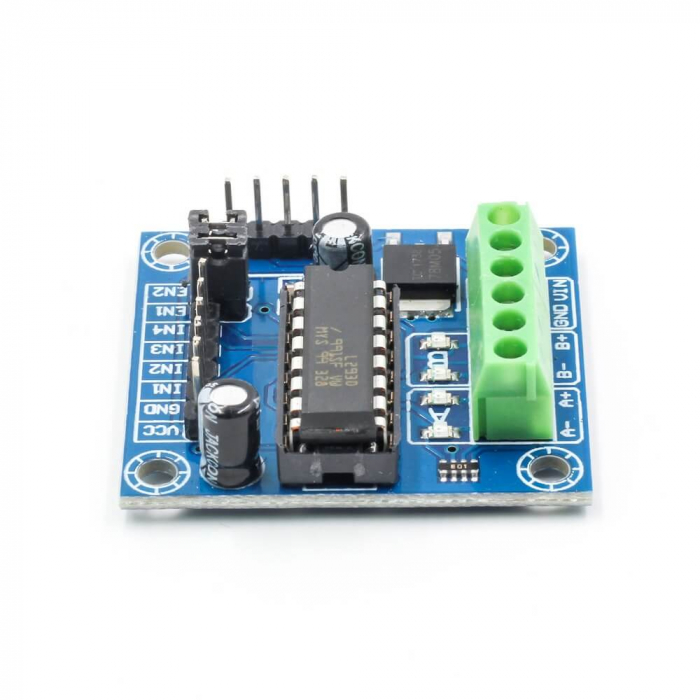

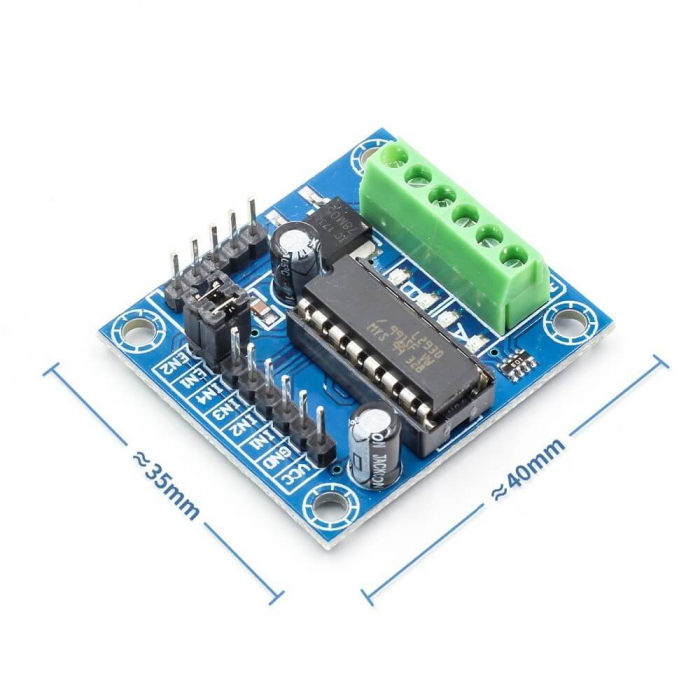

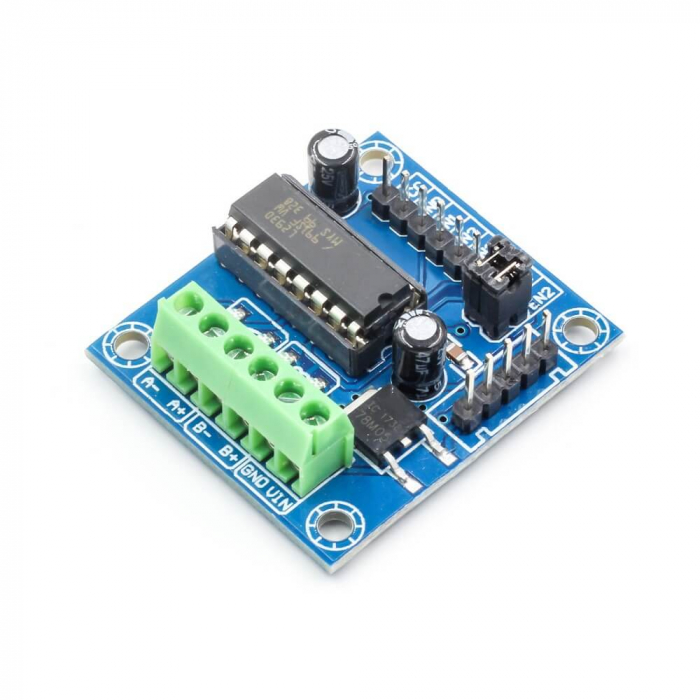

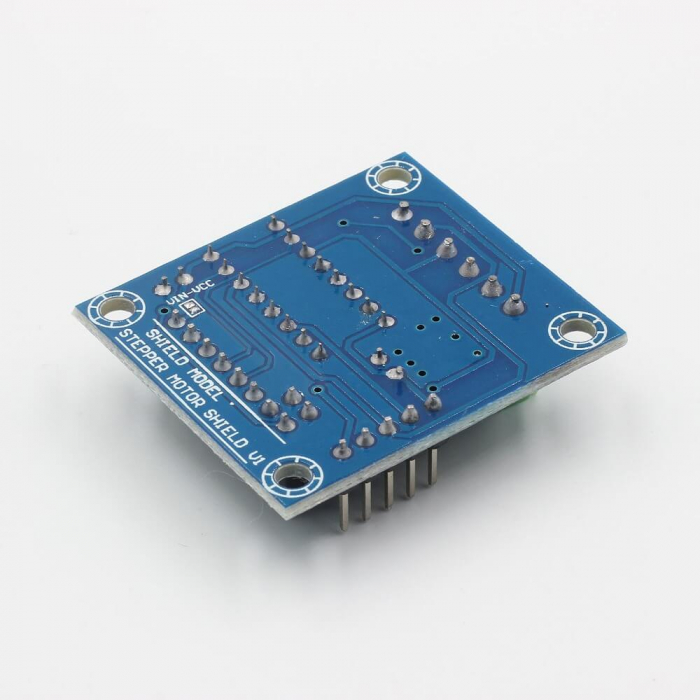

Mini shield-ul cu driver L293D pentru motoare este compatibil cu Arduino Uno R3, Mega2560, Diecimila si Duemilanove. Este un shield potrivit pentru a controla in ambele directii 4 motoare DC de mici dimensiuni cu selectie individuala a vitezei pe 8 biti, 2 motoare pas cu pas (unipolare sau bipolare, cu o singura bobina, bobina dubla sau trepte intercalate) sau 2 motoare de tip servo. Placa contine un shift-register de tip 74HC595 pentru a fi mai usor de controlat. L293D este un driver monolitic integrat, cu tensiune inalta, curent inalt, 4 canale si 4 punti H, iar prin intermediul lui poti utiliza motoare DC si surse de alimentare de pana la 36V.
Model driver: L293D
Stabilizator de tensiune: 78M05
Nr. punti H: 4
Compatibilitate: Arduino Uno R3, Mega2560, Diecimila si Duemilanove
Tensiune de alimentare circuite logice: 5V;
Tensiune de alimentare motoare: 4.5V - 36V;
Curent motoare in mod continuu: 0.6A;
Curent motoare peak: 1.2A;
Greutate totala: 0.016 Kg
INFORMARE: Aceasta placa de expansiune este furnizata cu pini de tip tata care sunt lipiti!
Schema de conectare mini placa de expansiune cu driver L293D pentru motoare:
Pentru codul sursa, click AICI
Ce contine cutia?
1x Mini shield cu driver L293D
Informatii conformitate produs
Specificatii mini driver L293D pentru motoare:
Model driver: L293D
Stabilizator de tensiune: 78M05
Nr. punti H: 4
Compatibilitate: Arduino Uno R3, Mega2560, Diecimila si Duemilanove
Tensiune de alimentare circuite logice: 5V;
Tensiune de alimentare motoare: 4.5V - 36V;
Curent motoare in mod continuu: 0.6A;
Curent motoare peak: 1.2A;
Greutate totala: 0.016 Kg
INFORMARE: Aceasta placa de expansiune este furnizata cu pini de tip tata care sunt lipiti!
Schema de conectare mini placa de expansiune cu driver L293D pentru motoare:
Pentru codul sursa, click AICI
Ce contine cutia?
1x Mini shield cu driver L293D
