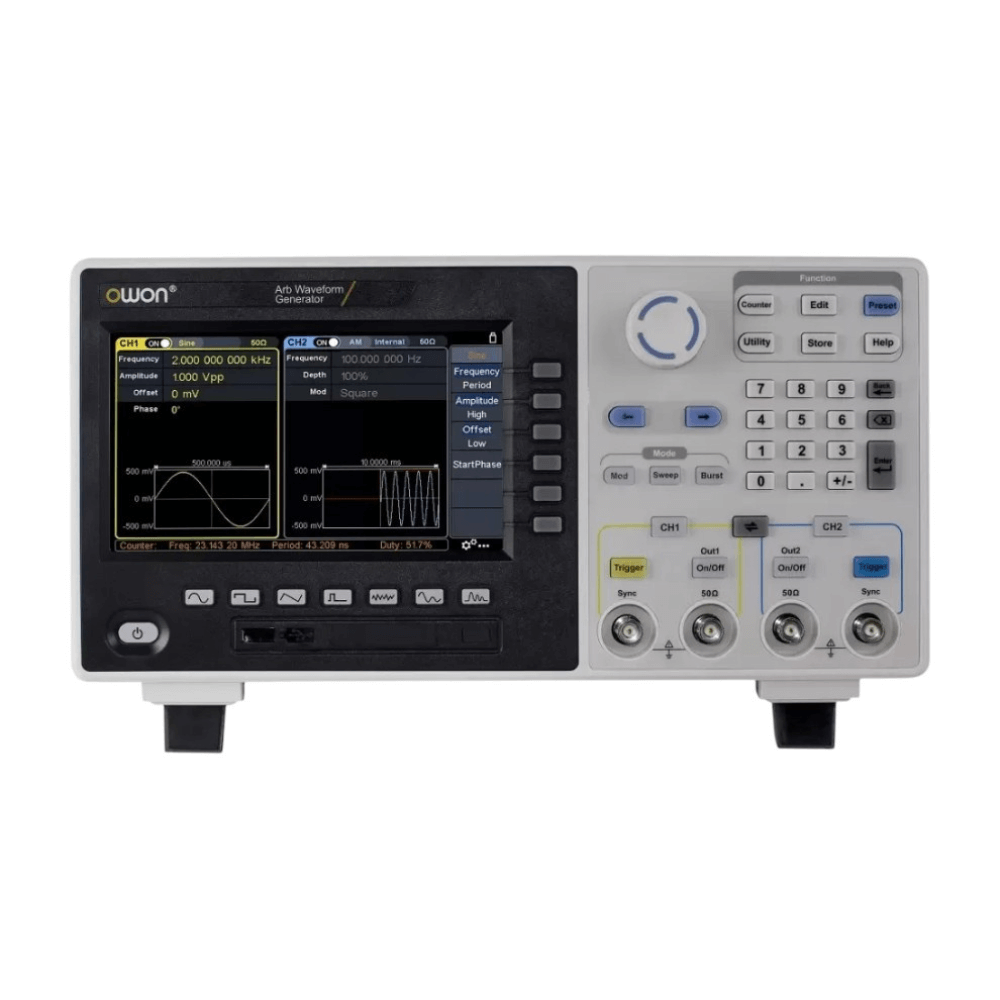

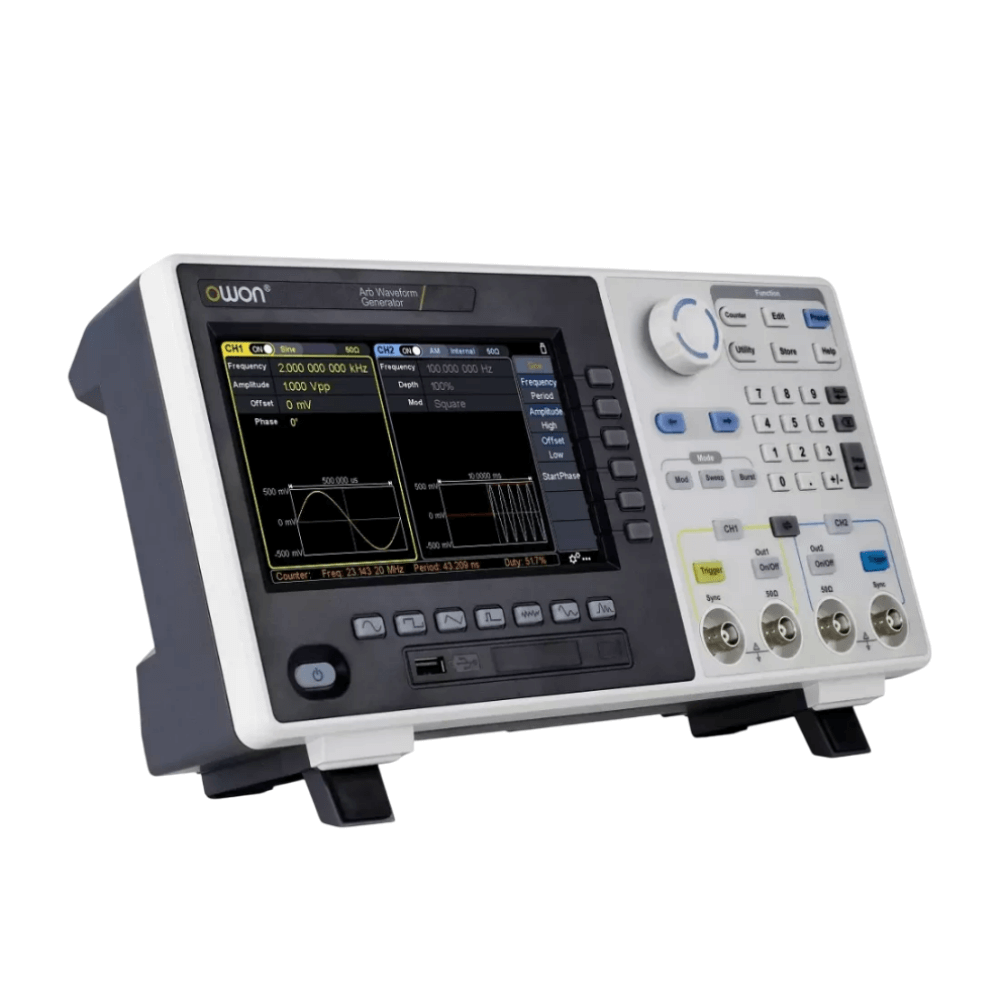

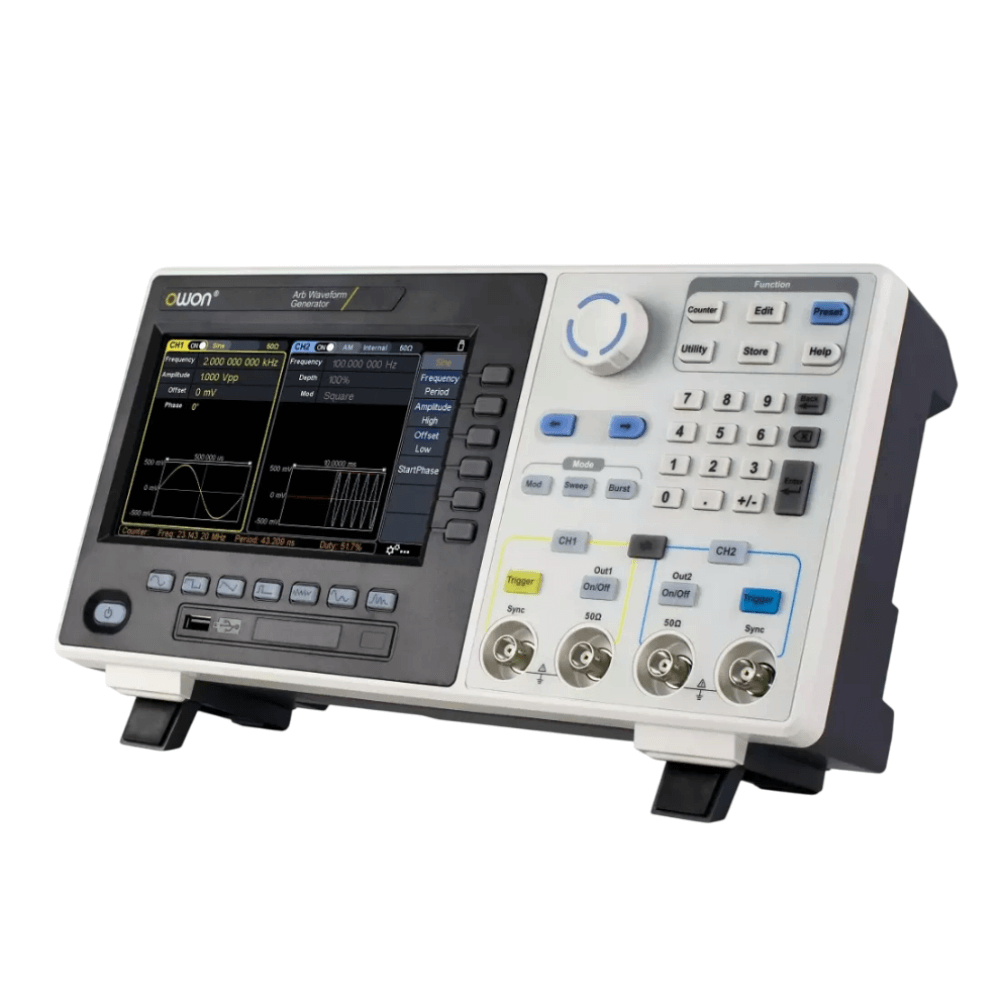

Generator de semnal, 2 canale, 100MHz, 500MS/s, OWON XDG2100

Beneficii generator de semnal OWON XDG2100:

• Frecventa maxima de semnal de 100 MHz permite generarea unui spectru larg de semnale pentru testari in domeniul electronicii si al telecomunicatiilor
• Rezolutia verticala de 14 biti asigura o calitate excelenta a semnalelor, permitand analize precise ale formei de unda
• Modurile de modulare AM, FM, FSK si PM permit testarea semnalelor modulate, utile in cercetarea si dezvoltarea sistemelor de comunicatii
• Ecranul LCD de 7" cu rezolutie 800x480 ofera o interfata clara si usor de utilizat pentru monitorizarea semnalelor generate
• Cele doua canale de iesire permit generarea simultana a semnalelor, economisind timp in testarea circuitelor complexe
• Memoria de 10 Mpts ofera capacitatea de a stoca semnale complexe pentru analize detaliate in timpul testelor
• Interfetele multiple (LAN, RS232, USB) asigura conectivitatea usoara cu diverse sisteme de testare si software
• Functia de frecventa de masurare ofera precizie in determinarea caracteristicilor semnalelor, esentiala pentru testele avansate

Specificatii generator de semnal OWON XDG2100:

Numar canale: 2
Frecventa de iesire: pana la 100 MHz
Rezolutie verticala: 14 biti
Rata de esantionare: 500 MSa/s
Forme de unda:
Standard: Sinus, dreptunghiulara, impuls, rampa, zgomot, armonica
Arbitrare: Crestere exponentiala, scadere exponentiala, sin(x)/x, treapta si alte 150 de forme predefinite, plus forme definite de utilizator
Frecventa (Rezolutie 1 μHz):
Sinus:1 μHz – 100 MHz
Dreptunghiulara: 1 μHz – 30 MHz
Impuls: 1 μHz – 25 MHz
Rampa: 1 μHz – 3 MHz
Armonica: 1 μHz – 50 MHz
Zgomot (-3 dB, tipic): pana la 100 MHz
Arbitrare: 1 μHz – 15 MHz
Acuratete si lungime:  ±2 ppm (25°C ±5°C) / 2 puncte – 10M puncte
Amplitudine in sarcina de 50Ω: 1 mVpp – 10 Vpp (≤25 MHz) / 1 mVpp – 5 Vpp (≤60 MHz) / 1 mVpp – 2.5 Vpp (≤100 MHz)
Tipuri de modulatii: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
Functie contor frecventa: Parametrii masurati: Frecventa, perioada, latime +, latime -, factor de umplere +, factor de umplere - / Interval frecventa: 100 mHz – 200 MHz / Rezolutie frecventa: 7 cifre semnificative
Moduri intrare: Contor frecventa, Intrare modulatie externa, Intrare declansare externa, Iesire ceas intern, Intrare/iesire ceas de referinta externa

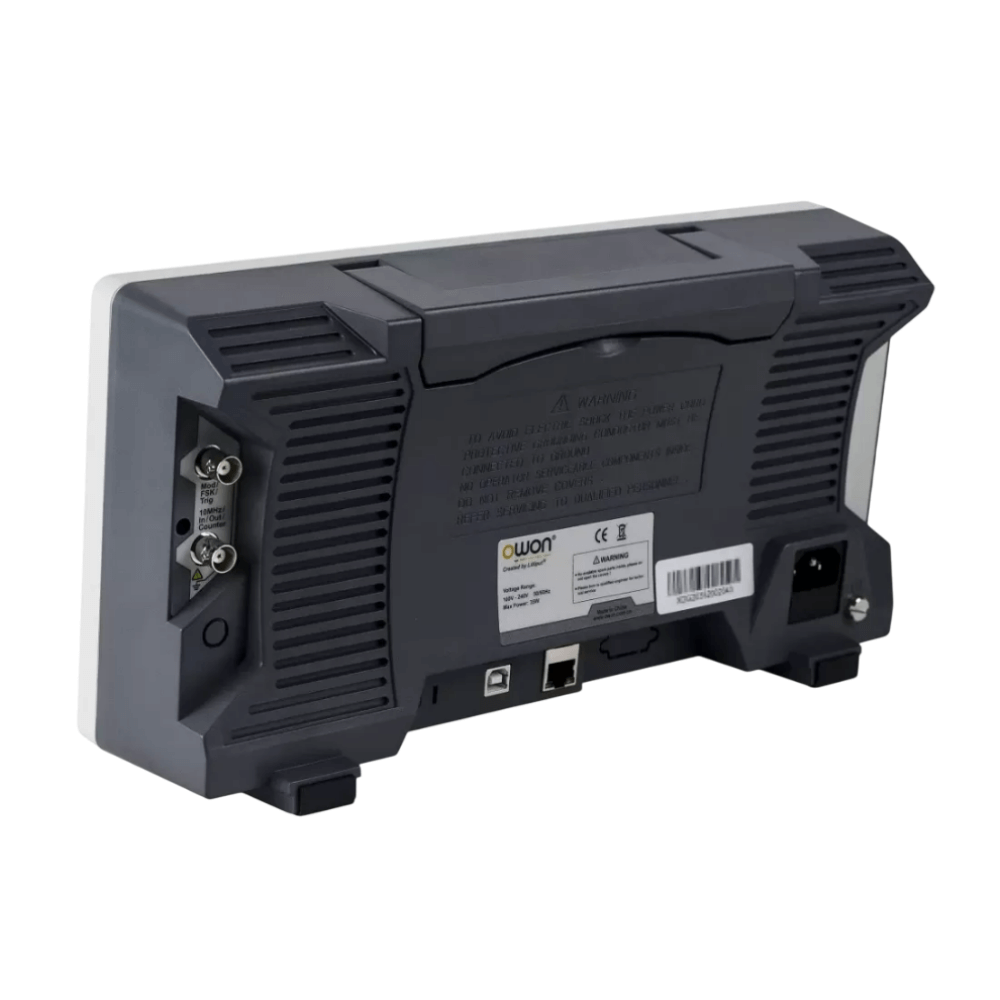

Interfata de comunicare: USB Host, USB Device, LAN, RS232 (optional)
Dimensiuni: 340 mm × 177 mm × 90 mm
Greutate: 2.3 kg
